Krabice do dutých stěn pro elektronické komponenty HW 74, vzduchotěsná, s elastomerovým pouzdrem 77 | 68 | 68 | 20/25 mm | 8

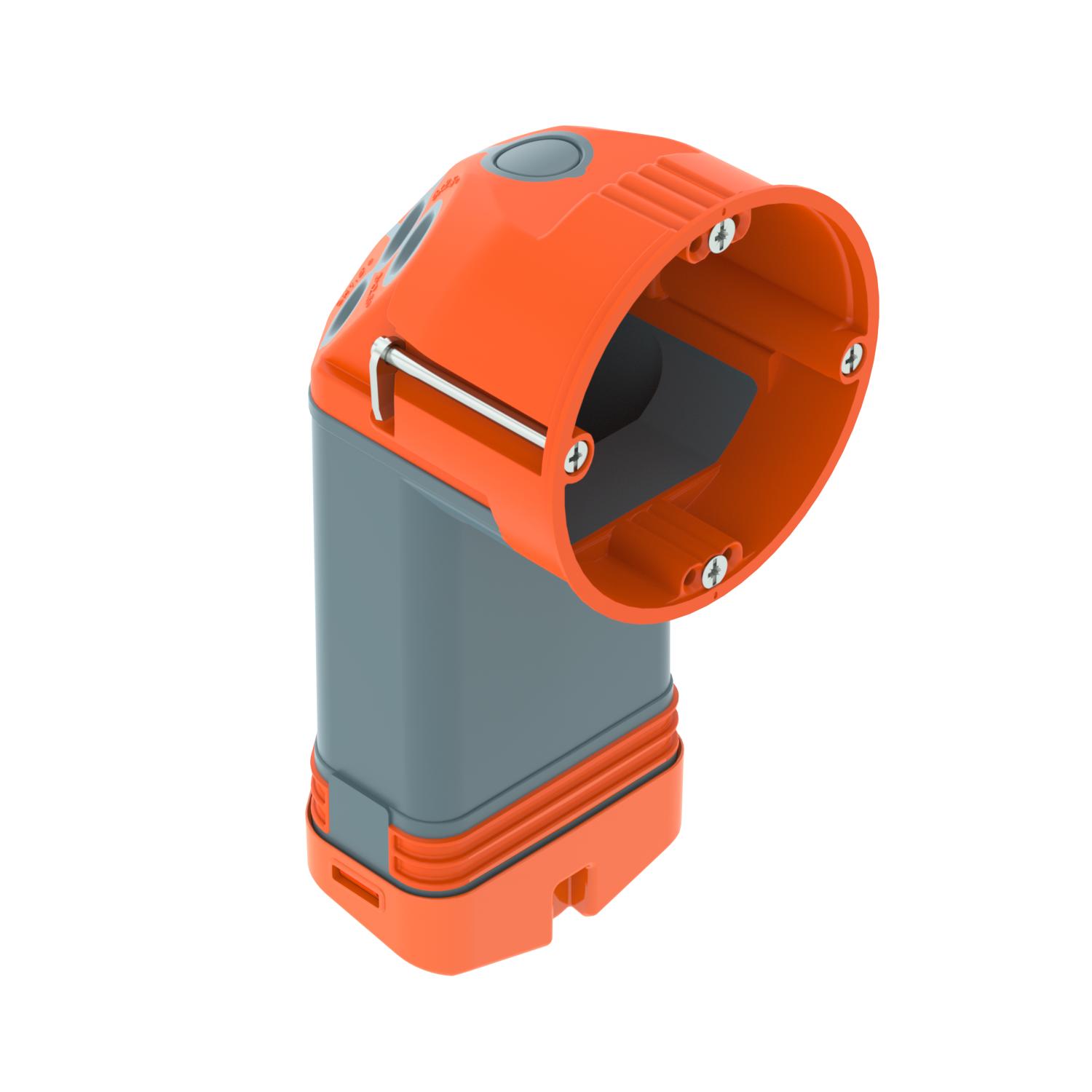

Krabice do dutých stěn pro elektronické komponenty HW 74, vzduchotěsná, s elastomerovým pouzdrem

Obj. č. 2003828 | EAN 4012197276676

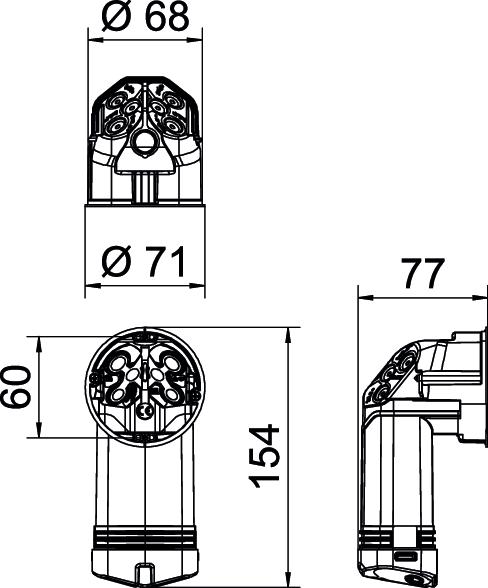

Obj. č. / Typ	2003828 / HE 74-L

Výška	77 mm

Průměr	68 mm

Průměr vyfrézovaného otvoru	68 mm

Pro průměr trubky	20/25 mm

Počet vstupů	8

Popis výrobku

Popis výrobku

Krabice do dutých stěn pro elektronické komponenty s membránovými vývody a dodatečným zapojovacím prostorem, pro použití v dutých stěnách s montážní hloubkou nejméně 75 mm a tloušťkou desek 5–35 mm.

• 2× 3 nálitky pro šrouby
• Přístrojové šrouby, upevňovací třmeny
• 2 vstupy pro vedení NYM 3× 1,5 mm²
• 2 vstupy pro vedení NYM 3× 2,5 mm² nebo 5× 1,5 mm²
• 2 vstupy pro vedení NYM 5× 2,5 mm² nebo 7× 1,5 mm²
• 2 kombinované otvory pro trubky Ø 20 a 25 mm ve dně zapojovacího prostoru
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.

Technické údaje

Technické údaje

Barva	oranžová/šedá
Bez obsahu halogenů	Ano
CO₂ stopa (GWP) od kolébky po bránu	0,2939 kg CO₂e / 1 Kus
Délka	154 mm
Druh průchodky pouzdra	Vstupní membrána
Jmenovité napětí	400 V
Jmenovitý průřez, max.	2,5 mm²
Jmenovitý průřez, min.	1,5 mm²
Kombinované vývody Ø 20/25 mm	2
Materiál	Polypropylén / termoplastický elastomer
Nárazuvzdorný	Ano
odolné proti šíření plamene	podle VDE 0471 / IEC 60695-2-11, zkušební teplota 850 °C
Počet vložek	1
Počet vstupů	8
Pro průměr trubky	20/25 mm
Průměr	68 mm

Průměr vyfrézovaného otvoru	68 mm
Se šrouby	Ano
Šířka	71 mm
Spojovací nálitek	Spojovací prvek
Stupeň krytí	IP30
Tvar	Ostatní
Upevnění přístrojů	Šrouby
Upevnění víka	Šrouby
Vhodné pro tloušťku desky max.	35 mm
Vhodné pro tloušťku desky min.	5 mm
Vstupy pro vedení 3 × 1,5 mm²	2
Vstupy pro vedení 3 × 2,5 mm² / 5 × 1,5 mm²	2
Vstupy pro vedení 5 × 2,5 mm² / 7 × 1,5 mm²	2
Výška	77 mm
Vzdálenost mezi šrouby víka	61 mm
Vzduchotěsné	Ano
