Krabice pro elektronické komponenty pod omítku 66, dodatečný prostor pro svorky 66 | 60 | 20/25 mm | 22

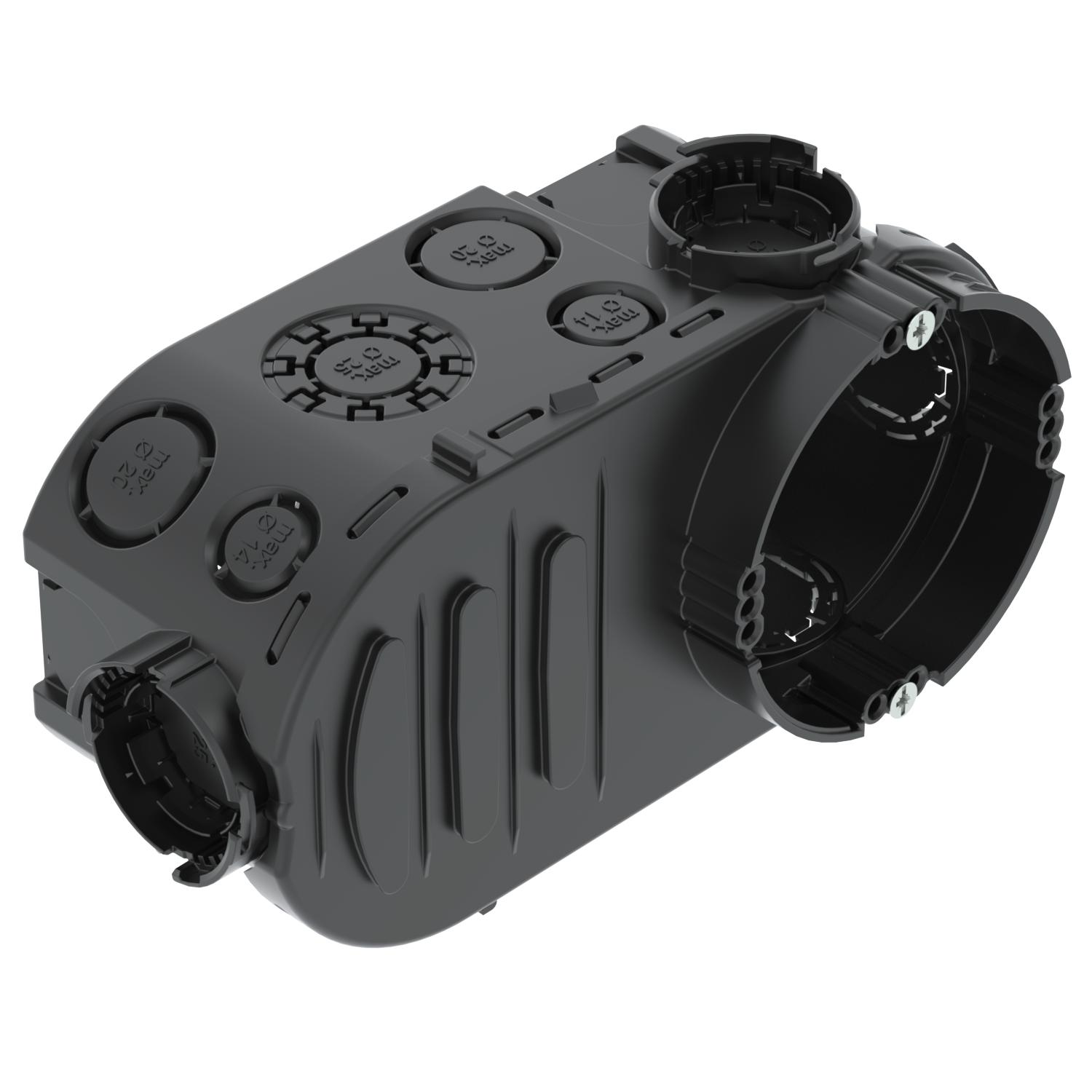

Krabice pro elektronické komponenty pod omítku 66, dodatečný prostor pro svorky

Obj. č. 2003726 | EAN 4012196856565

Obj. č. / Typ	2003726 / UE 66

Výška	66 mm

Průměr	60 mm

Pro průměr trubky	20/25 mm

Počet vstupů	22

Popis výrobku

Popis výrobku

Krabice pod omítku pro elektronické komponenty s dodatečným prostorem pro svorky, pro použití ve zdivu s montážní hloubkou nejméně 66 mm.

• se 4 spojovacími díly s bajonetovým uzávěrem
• 6 kombi - otvorů pro trubku Ø 20 a 25 mm
• 8 otvorů do Ø 20 mm
• 6 otvorů do Ø 14 mm
• 2 otvory do Ø 20 mm ve dně
• Dělicí přepážka pro různá napětí, s vylamovacími otvory
• 4 x 3 nálitky pro šrouby
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.

Technické údaje

Technické údaje

Barva	sytě černá
Bez obsahu halogenů	Ano
Druh průchodky pouzdra	Vylamovací otvor
Druh vývodů	Vedení NYM, datová vedení a chráničky
Jmenovité napětí	400 V
Jmenovitý průřez, max.	2,5 mm²
Jmenovitý průřez, min.	1,5 mm²
Kombinované vývody Ø 20/25 mm	6
Materiál	Polypropylén
Max. Průřez vodiče	2,5 mm²
Nárazuvzdorný	Ne
odolné proti šíření plamene	podle VDE 0471 / IEC 60695-2-11, zkušební teplota 650 °C
Otvory pro trubky Ø 20 mm	10

Počet vstupů	22
Pro průměr trubky	20/25 mm
Průměr	60 mm
Rozměr	Ø60xH66x148
S hřebíkovou páskou	Ne
Se šrouby	Ano
Stupeň krytí	IP30
Tvar	oválný
Upevnění přístrojů	Šrouby
Upevnění víka	Šrouby
Vrchní díl	bez
Vstup zezadu	Ano
Vzduchotěsné	Ne

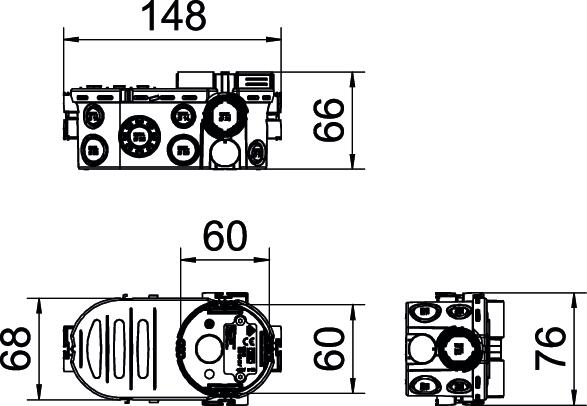

Rozměry

Délka	148 mm
Šířka	76 mm

Výška	66 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	0,2232 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	0,2232 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Množství
Declared Unit Quantity (LCA)	1

Všechny typy

Všechny typy

Typ	Výška	Průměr	Pro průměr trubky	Počet vstupů	Obj. č.	Množství	Nejm. prod. jedn.
UE 66	66 mm	60 mm	20/25 mm	22	2003726	Kus	10 Kus

Příslušenství

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podomítkový vyrovnávací kroužek 12 mm, přístrojová krabice	ZU 12-PR	2003742	Kus	25 Kus
Podomítkový vyrovnávací kroužek 24 mm, přístrojová krabice	ZU 24-PR	2003744	Kus	25 Kus
Signální víko pro krabice pod omítku, jednoduché	ZU 60-SD	2003760	Kus	50 Kus
