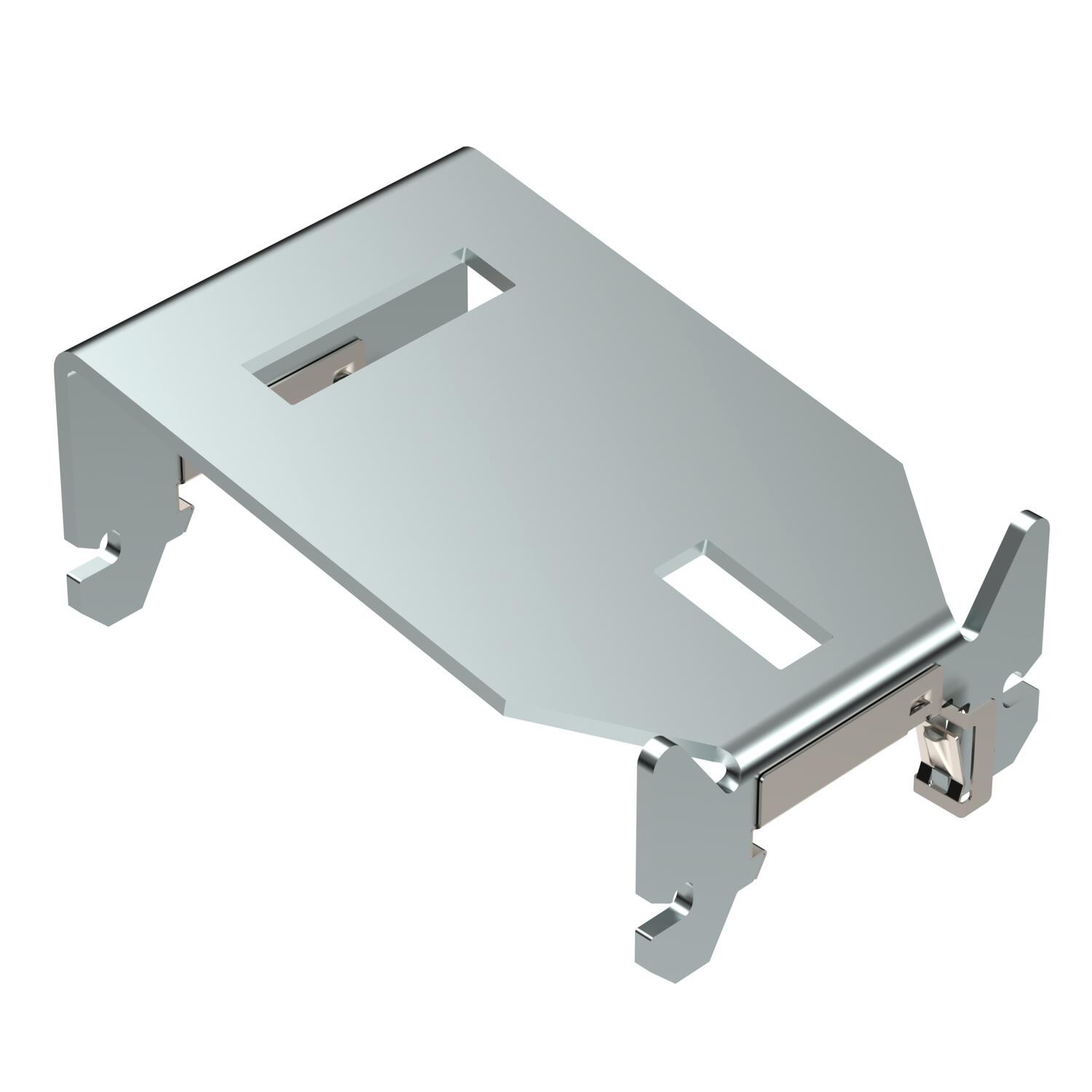

Krátká podpěra pro montáž FV modulu, 10°, plochá střecha
Obj. č. 5901660 | EAN 4012197512408
- Popis výrobku
-
Popis výrobkuKrátká podpěra pro montáž fotovoltaických modulů na ploché střechy. Montáž v kombinaci s nosným profilem TPF 35 a univerzální svorkou KLU nebo koncovými a mezilehlými svorkami s pružinami (KLE F / KLZ F). Úhel sklonu 10°. Upevnění na nosný profil naklapnutím.
- Technické údaje
-
Technické údaje
Barva pozinkováno Materiál Ocel Nastavitelný Ne Povrch Pásově zinkováno, zinek/hliník, double dip Provedení FV spojovacího a upevňovacího prvku Other Rozměr 126,6x51,7x80 Úhel náklonu, max. 10 ° Úhel náklonu, min. 10 ° With module earthing Ne Rozměry
Délka 126,6 mm Šířka 80 mm Výška 51,7 mm - Všechny typy
- Ke stažení
-
Datový list STK AD DD / 5901660 , 0.16MB , pdfNávod k montáži PV mounting systems Magic PV Flat Basic , 3.93MB , pdfPro tento výrobek nejsou k dispozici žádné popisné texty
