Mezilehlá svorka s pružinou pro montáž FV modulu 55 | 35

morepic-1

morepic-2

Mezilehlá svorka s pružinou pro montáž FV modulu

Obj. č. 5901064 | EAN 4012197434304

Obj. č. / Typ

Výška

Pro min. výšku rámu

Popis výrobku

Popis výrobku

Mezilehlá svorka s pružinou pro upevnění FV modulů k nosným profilům. Vhodná pro šířku výřezu 10 mm. Šroubové upevnění FV modulu imbusovým klíčem vel. 6.

Technické údaje

Technické údaje

Barva	ocelová
Hloubka	50 mm
Materiál	Nerez ocel, materiál 1.4307
Nastavitelný	Ano

Pro min. výšku rámu	35 mm
Provedení FV spojovacího a upevňovacího prvku	Centre clamp
Rozměr	50x40x58
With module earthing	Ano

Rozměry

Šířka	46 mm

Výška	55 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	0,4661 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	0,4661 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-21T00:00:00.000+0200

Declared Unit (LCA)	Množství
Declared Unit Quantity (LCA)	1

Všechny typy

Všechny typy

Typ	Výška	Pro min. výšku rámu	Obj. č.	Množství	Nejm. prod. jedn.
KLZ F 25 A2	46 mm	25 mm	5901062	Kus	50 Kus
KLZ F 30 A2	50 mm	30 mm	5901063	Kus	50 Kus
KLZ F 35 A2	55 mm	35 mm	5901064	Kus	50 Kus
KLZ F 40 A2	60 mm	40 mm	5901065	Kus	50 Kus

Ke stažení

Datový list KLZ F 35 A2 / 5901064 , 0.19MB , pdf

Brožura Magic PV solution mounting systems , 2.70MB , pdf

Katalog Solutions for photovoltaic systems , 29.05MB , pdf

Stáhnout

Návod k montáži PV mounting systems Magic PV Flat Glue , 3.57MB , pdf

Stáhnout

Návod k montáži PV mounting systems Magic PV Flat Basic , 3.93MB , pdf

Stáhnout

Návod k montáži PV mounting systems Magic PV Field , 3.72MB , pdf

Stáhnout

Návod k montáži PV mounting systems Magic PV Flat Pro , 5.26MB , pdf

Stáhnout

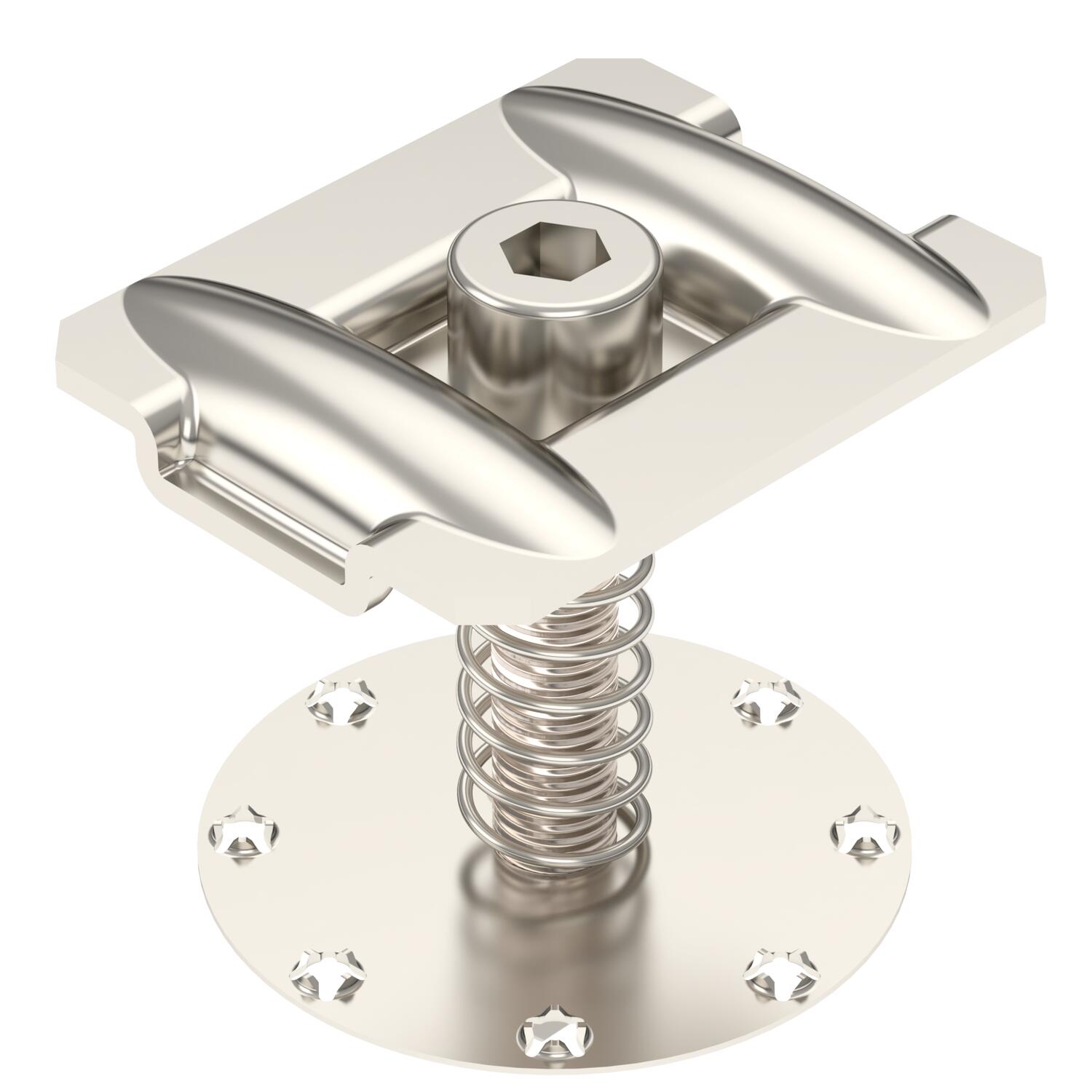

Výrobková grafika KLZ F 35 A2 / 5901064, 98.10 kB, jpg

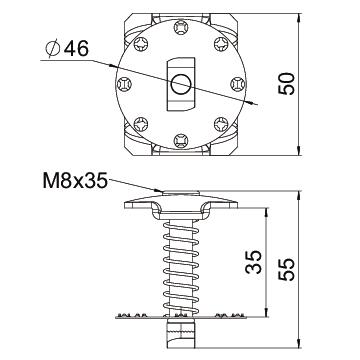

Rozměrový výkres KLZ F 35 A2 / 5901064, 17.45 kB, jpg
