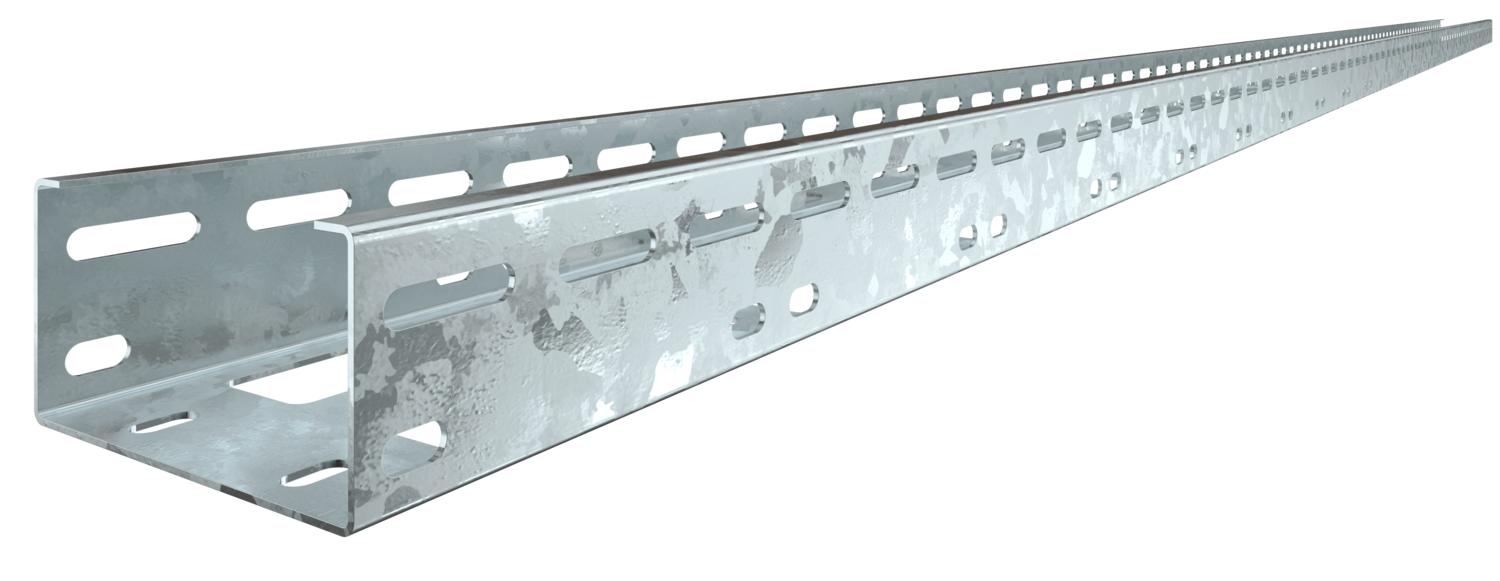

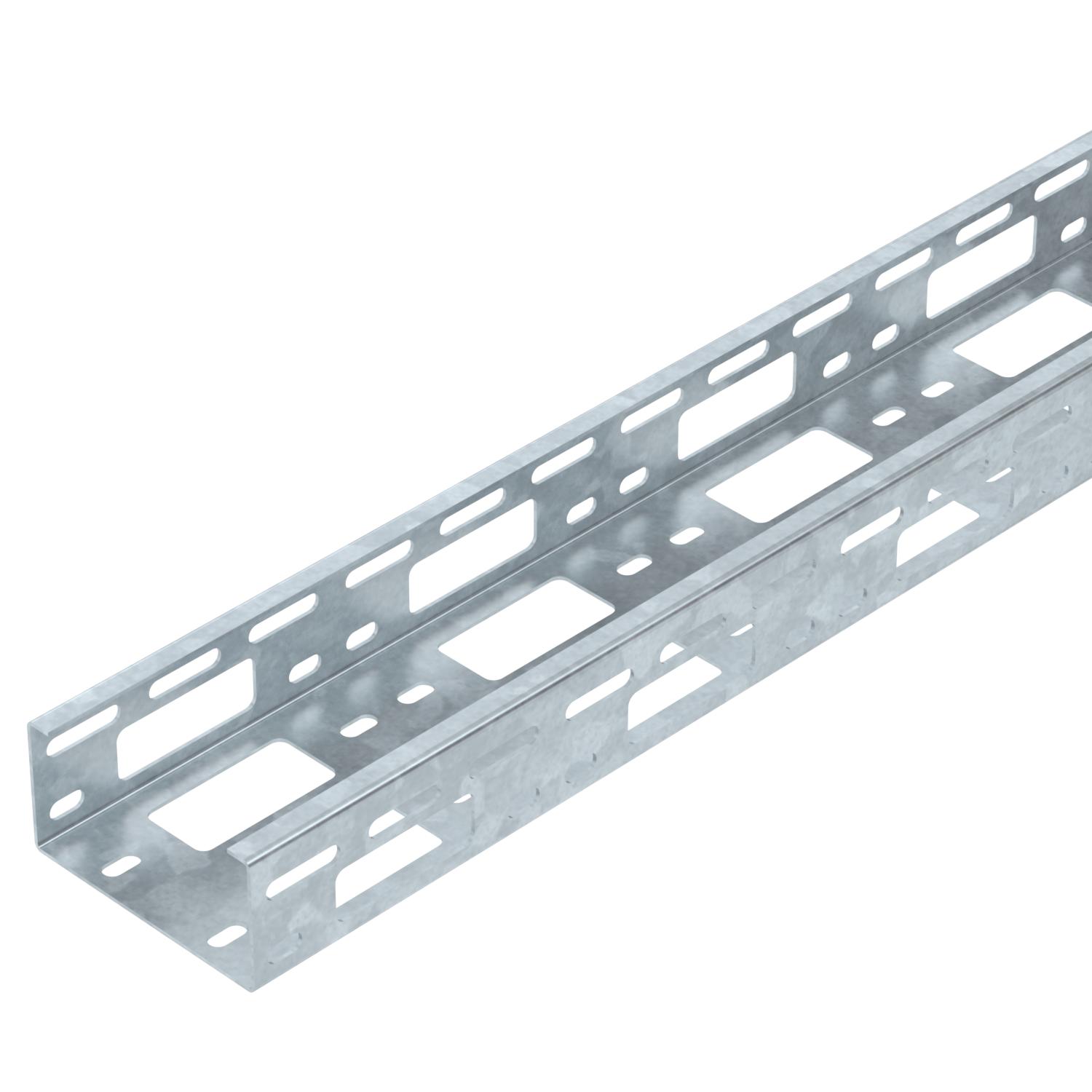

Minikanál AZ 100 FT
Obj. č. 6075258 | EAN 4012196069194
- Popis výrobku
-
Popis výrobkuMinikanál AZ s výškou bočnice 50 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-
Technické údaje

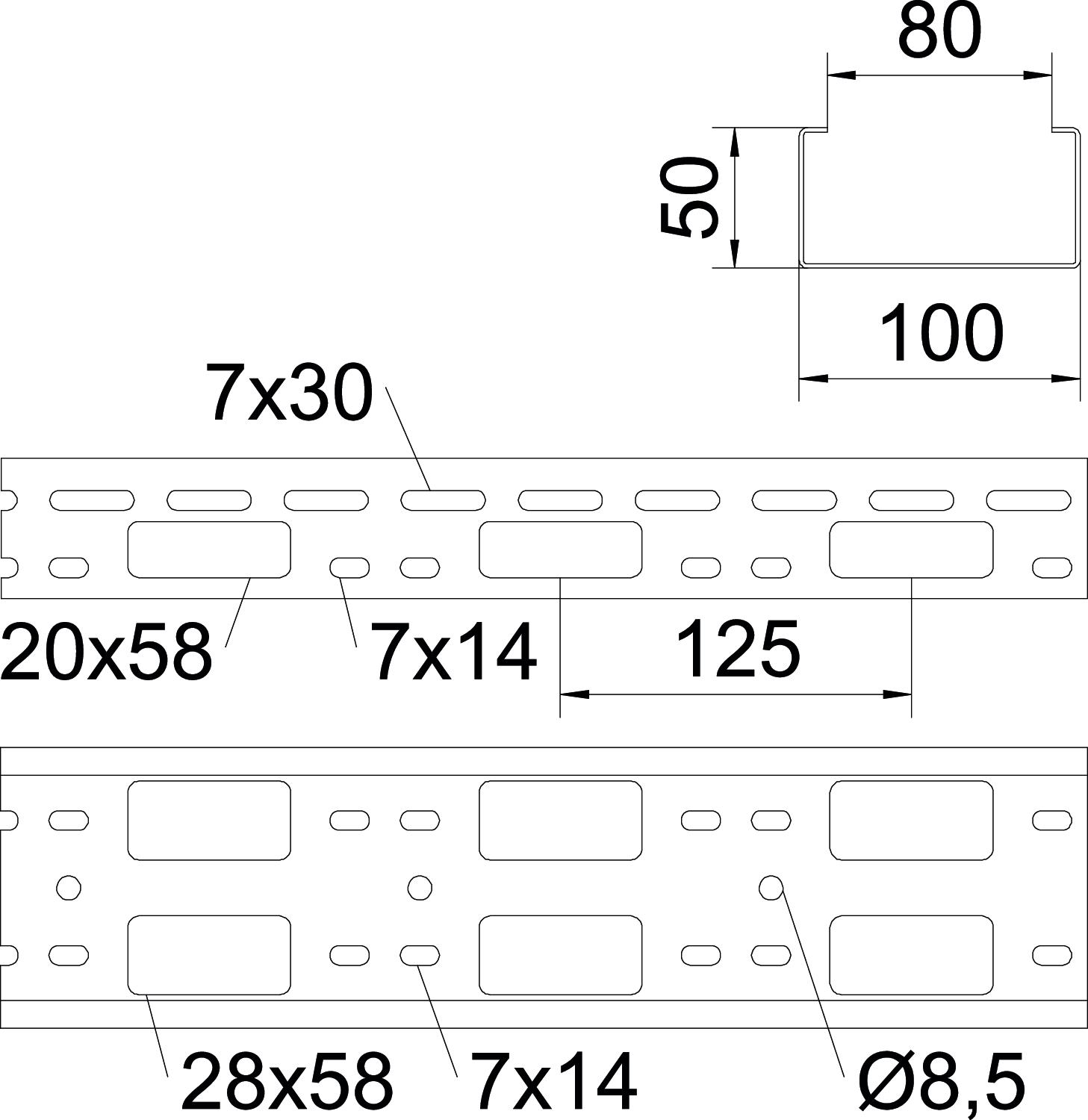

Barva pozinkováno Děrování bočnice Ano Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 100 x 50 x 1,5 Rozměr 50x100x3000 Rozmístění otvorů NATO Ne Tloušťka plechu 1,5 mm Užitečný průřez 5000 mm² Užitečný průřez 50 cm² Zachování funkčnosti Ne Rozměry
Délka 3000 mm Šířka 100 mm Výška 50 mm Zatížení
Vzdálenost podpěr 1,0 m 1,7 kN/m Vzdálenost podpěr 1,5 m 1,5 kN/m Vzdálenost podpěr 2,0 m 1 kN/m Vzdálenost podpěr 2,5 m 0,8 kN/m Vzdálenost podpěr 3,0 m 0,25 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 4,4695 kg CO2e / 1 metr CO₂ Footprint (GWP) 4,4695 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram minikanálu AZ
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná a úhlová spojka 50 FT
VF AZK FT 6066550 25 Kus
Ochranný kroužek 915 PE
KSR-915 PE 6066704 25 Kus
Ochranný kroužek 910 PE
KSR-910 PE 6066712 25 Kus
Víko s otočnou západkou, DD
AZDMD 100 DD 6080235 3 m Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Závěsný úhelník 100 FT
AHB 100 D5 FT 6066510 50 Kus - Ke stažení
-
Datový list AZK 100 FT / 6075258 , 0.30MB , pdfEU prohlášení o shodě AZK 100 FT / 6075258 , 0.12MB , pdfREACH Prohlášení o shodě AZK 100 FT / 6075258 , 0.12MB , pdfRoHS Prohlášení o shodě AZK 100 FT / 6075258 , 0.12MB , pdfEnvironmentální prohlášení o produktu (EPD) AZK 100 FT / 6075258 , 2.03MB , pdfSchvalovací značka Certifikát UL pro minikanál AZ , 0.26MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdfNávod k montáži Návod k montáži stavebnicových systémů , 0.05MB , pdf
