Minirozváděč, 3× jednotka dělení, se svorkovnicí, polykarbonát 191 | 151 | 126 | Zásuvné

Minirozváděč, 3× jednotka dělení, se svorkovnicí, polykarbonát

Obj. č. 2008840 | EAN 4012196465743

Obj. č. / Typ	2008840 / SDB 03 PC

Délka	191 mm

Šířka	151 mm

Výška	126 mm

Svorky	Zásuvné

Popis výrobku

Popis výrobku

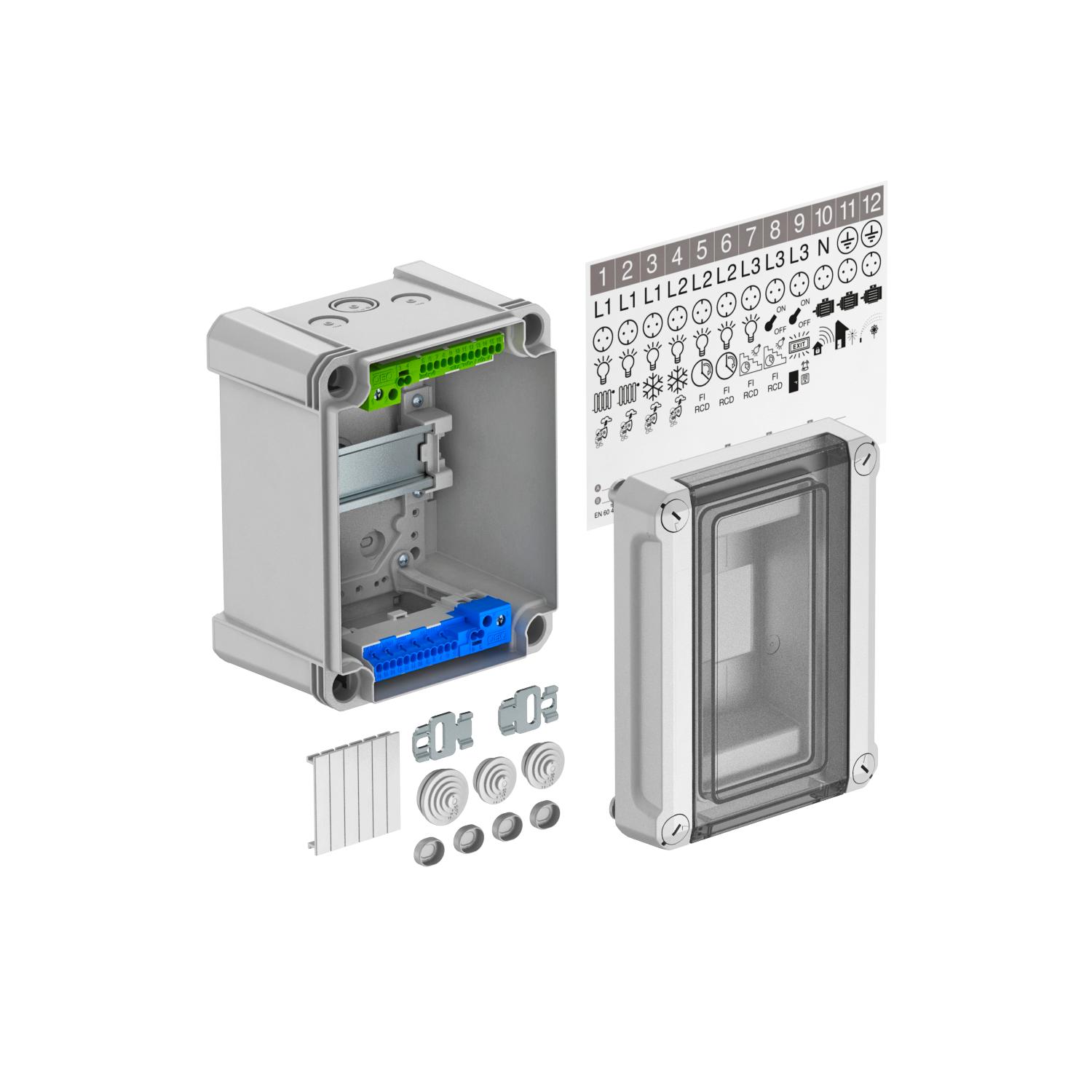

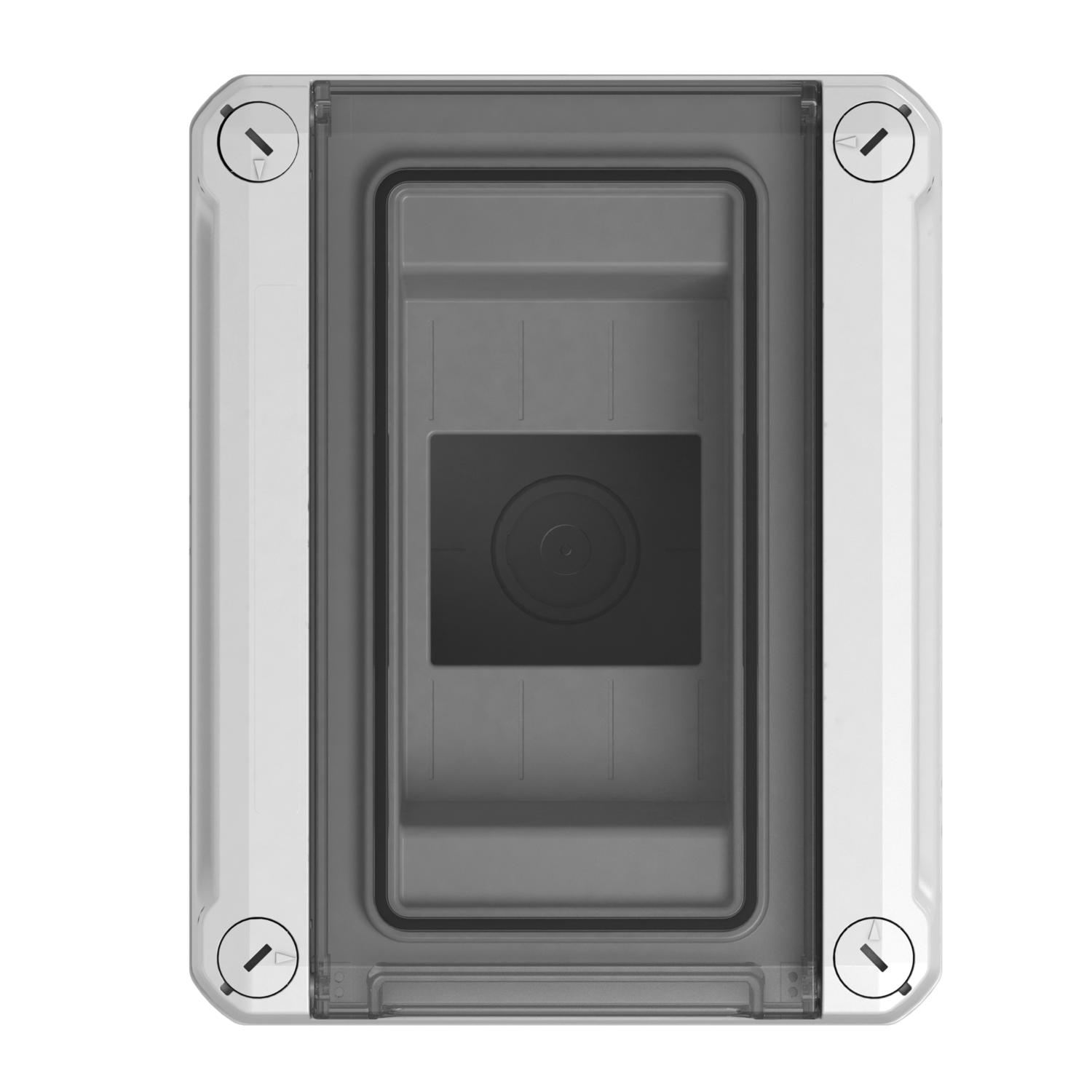

Minirozváděč se svorkovnicí pro montáž na omítku, pro podružný rozvod elektrického proudu v interiéru i ve venkovním prostoru, podle IEC 439-3. S předem namontovanou 35mm přístrojovou lištou. Stupeň krytí IP66 a stupeň ochrany IK06. Transparentní víko k přišroubování, s výřezem.

- Plně izolované pro maximálně 3 dílčí jednotky
- Sada svorkovnic skládající se z: jedna PE/N svorka (1x25 mm² a 1x16 mm² šroubové svorky, zásuvné svorky 2x4 mm² a 12x2,5 mm²), mini profilová lišta, montážní návod a upevňovací sada
- Identifikační štítky pro připojené spotřebiče
- 2 elastické vstupy pro kabely a vodiče Ø 20 mm pro kabely o průměru 0-17 mm
- 1 elastický vstup pro kabely a vodiče Ø25 mm pro kabely o průměru 0-22 mm
- 2 vylamovací otvory Ø 20 mm nahoře a dole
- 1 kombinovaný vylamovací otvor Ø 20/25 mm nahoře a dole
- 4 šroubovací krytky
- 2 vnější upevňovací prvky z nerezové oceli
- Krycí lišty pro nepoužité dílčí jednotky
Vhodný pro montáž do interiéru i venkovních prostor;
Otestován VDE podle EN 61439;
Příslušenství:
· Sada svorkovnic sestávající z: jedné svorky PE/N (šroubovací kontaktní místa 1× 25 mm² a 1× 16 mm²; násuvné svorky 2× 4 mm² a 12× 2,5 mm²), přístrojové minilišty, návodu k montáži a upevňovací sady
· Samolepicí piktogramy k označení instalace;
· Dva elastické otvory pro kabely a vedení Ø 20 mm pro kabely o průměru 0–17 mm
· Jeden elastický otvor pro kabely a vedení Ø 25 mm pro kabely o průměru 0–22 mm
· Dva vnější upevňovací prvky z ušlechtilé oceli
· Krycí pásky k uzavření nepoužívaných dílčích jednotek

Jmenovitý proud 40 A
Ztrátový výkon při 40 K 17 W
Jmenovité napětí Un: 400 V
Jmenovité provozní napětí Ue: 400 V
Odolnost proti rázovému proudu kat. III Uimp: 4 kV

Minirozváděč na omítku, ochranná izolace pro max. 3 dílčí jednotky, na horní a dolní straně je po 3 vylamovacích otvorech (2× Ø 20 a 1× Ø 20/25) vč. předem namontované 35mm nosné profilové lišty. Čtyři dodávané šroubovací krytky zamezují nechtěnému „zavlečení napětí“.

Technické údaje

Technické údaje

Barva	světle šedá; RAL 7035
Druh krytu	Vrchní díl
Elektromagneticky kompatibilní provedení	Ne
Jmenovité napětí	400 V
Jmenovitý proud	40 A
Lišta DIN	Ano
Materiál	Polykarbonát
Možnost montáže	Ano
Počet řad	1
Provedení víka, minirozváděč	s výřezem

Rozměr	150x190x125
Se zámkem	Ne
Šířka v jednotkách dělení	3
Stupeň krytí	IP66
Stupeň ochrany – kód IK	IK08
Svorky	Zásuvné
S montážní deskou	Ne
Transparentní víko	Ano
Způsob montáže instalačního minirozváděče	Konstrukce

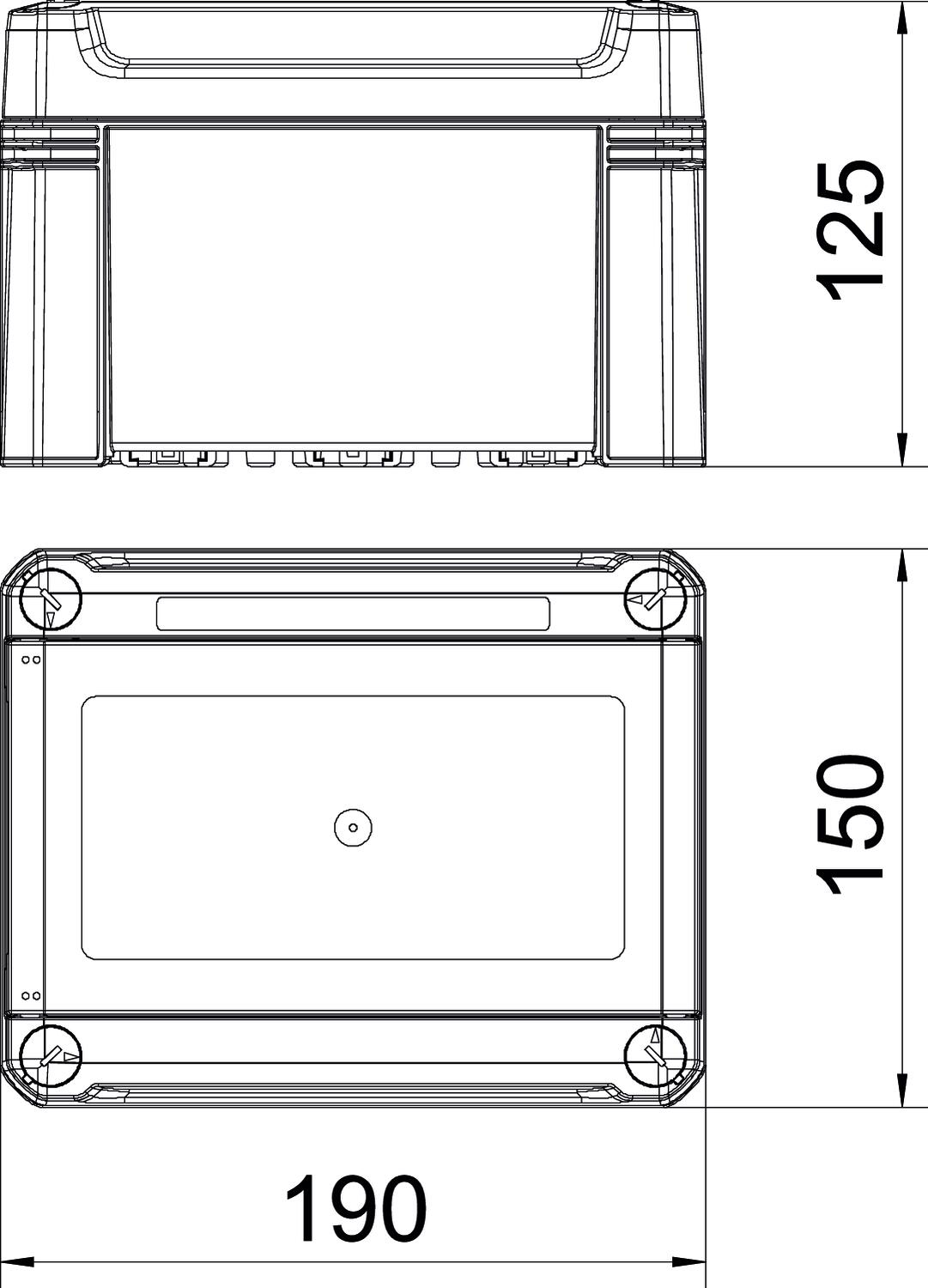

Rozměry

Délka	191 mm
Šířka	151 mm

Výška	126 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	3,8843 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	3,8843 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200
