Minirozváděč, 5× jednotka dělení, se svorkovnicí, polykarbonát 191 | 151 | 126 | Zásuvné

Minirozváděč, 5× jednotka dělení, se svorkovnicí, polykarbonát

Obj. č. 2008844 | EAN 4012196465750

Obj. č. / Typ	2008844 / SDB 05 PC

Délka	191 mm

Šířka	151 mm

Výška	126 mm

Svorky	Zásuvné

Popis výrobku

Popis výrobku

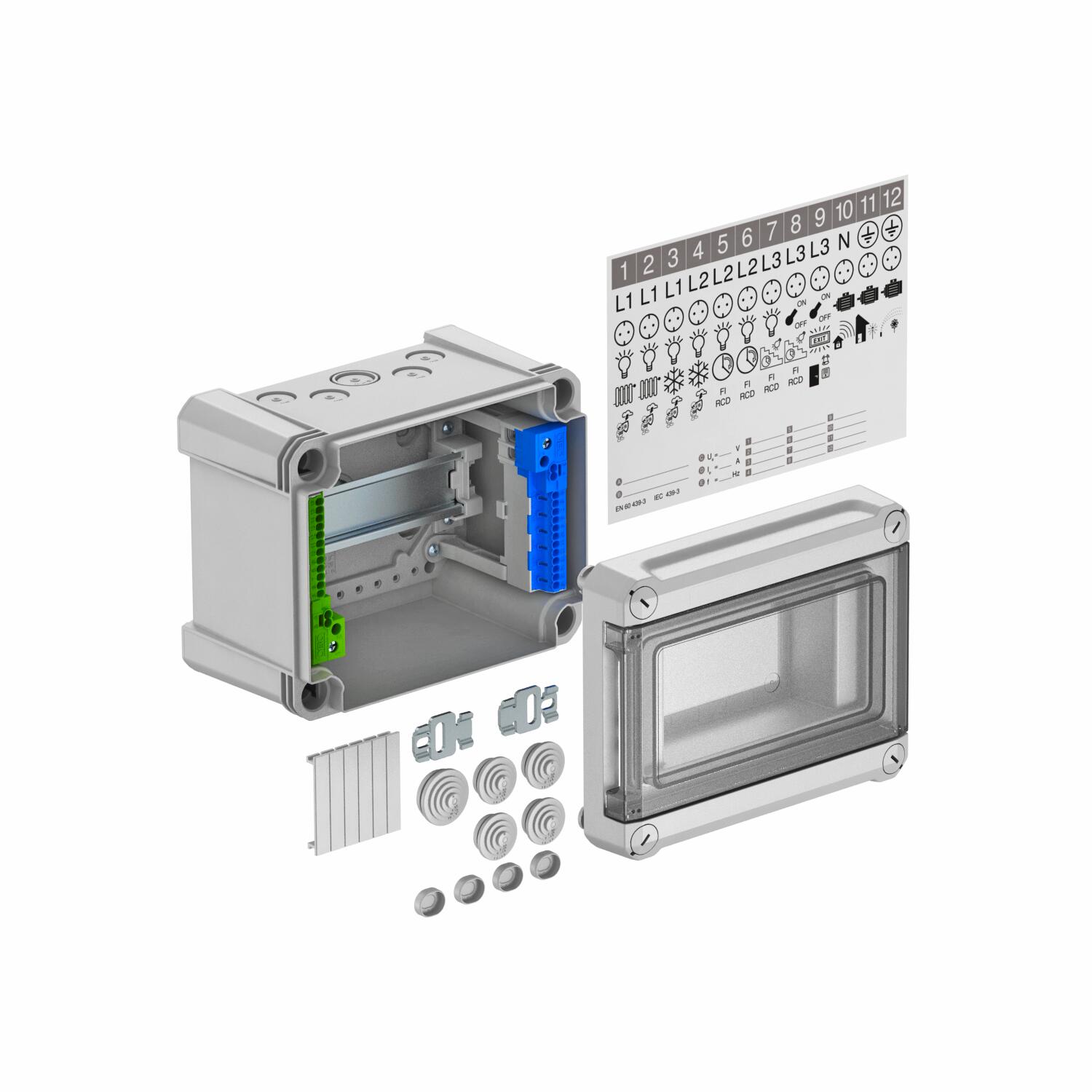

Minirozváděč se svorkovnicí pro montáž na omítku, pro podružný rozvod elektrického proudu v interiéru i ve venkovním prostoru, podle IEC 439-3. S předem namontovanou 35mm přístrojovou lištou. Stupeň krytí IP66 a stupeň ochrany IK06. Transparentní víko k přišroubování, s výřezem.

- Plně izolované pro maximálně 5 dílčích jednotek
- Sada svorkovnic skládající se z: jedna PE/N svorka (1x25 mm² a 1x16 mm² šroubové svorky, zásuvné svorky 2x4 mm² a 12x2,5 mm²), mini profilová lišta, montážní návod a upevňovací sada
- Identifikační štítky pro připojené spotřebiče
- 4 elastické vstupy pro kabely a vodiče Ø 20 mm pro kabely o průměru 0-17 mm
- 1 elastický vstup pro kabely a vodiče Ø 25 mm pro kabely o průměru 0-22 mm
- 4 vylamovací otvory Ø 20 mm nahoře a dole
- 1 kombinovaný vylamovací otvor Ø 20/25 mm nahoře a dole
- 4 šroubovací krytky
- 2 vnější upevňovací prvky z nerezové oceli
- Krycí lišty pro nepoužité dílčí jednotky
Vhodný pro montáž do interiéru i venkovních prostor;
Otestován VDE podle EN 61439;
Příslušenství:
· Sada svorkovnic sestávající z: jedné svorky PE/N (šroubovací kontaktní místa 1× 25 mm² a 1× 16 mm²; násuvné svorky 2× 4 mm² a 12× 2,5 mm²), přístrojové minilišty, návodu k montáži a upevňovací sady
· Samolepicí piktogramy k označení instalace;
· Čtyři elastické otvory pro kabely a vedení Ø 20 mm pro kabely o průměru 0–17 mm
· Jeden elastický otvor pro kabely a vedení Ø 25 mm pro kabely o průměru 0–22 mm
· Dva vnější upevňovací prvky z ušlechtilé oceli
· Krycí pásky k uzavření nepoužívaných dílčích jednotek
Jmenovitý proud 40 A
Ztrátový výkon při 40 K 19 W

Minirozváděč na omítku, ochranná izolace pro max. 5 dílčích jednotek, na horní a dolní straně je po 5 vylamovacích otvorech (4× Ø 20 a 1× Ø 20/25) vč. předem namontované 35mm nosné profilové lišty. Čtyři dodávané šroubovací krytky zamezují nechtěnému „zavlečení napětí“.

Technické údaje

Technické údaje

Barva	světle šedá; RAL 7035
Druh krytu	Vrchní díl
Elektromagneticky kompatibilní provedení	Ne
Jmenovité napětí	400 V
Jmenovitý proud	40 A
Lišta DIN	Ano
Materiál	Polykarbonát
Možnost montáže	Ano
Počet řad	1
Provedení víka, minirozváděč	s výřezem

Rozměr	190x150x125
Se zámkem	Ne
Šířka v jednotkách dělení	5
Stupeň krytí	IP66
Stupeň ochrany – kód IK	IK08
Svorky	Zásuvné
S montážní deskou	Ne
Transparentní víko	Ano
Způsob montáže instalačního minirozváděče	Konstrukce

Rozměry

Délka	191 mm
Šířka	151 mm

Výška	126 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	3,8802 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	3,8802 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200
