Minirozváděč, 5× jednotka dělení, se svorkovnicí, polystyren 191 | 151 | 126 | Zásuvné

Minirozváděč, 5× jednotka dělení, se svorkovnicí, polystyren

Obj. č. 2008804 | EAN 4012196465675

Obj. č. / Typ	2008804 / SDB 05 PS

Délka	191 mm

Šířka	151 mm

Výška	126 mm

Svorky	Zásuvné

Popis výrobku

Popis výrobku

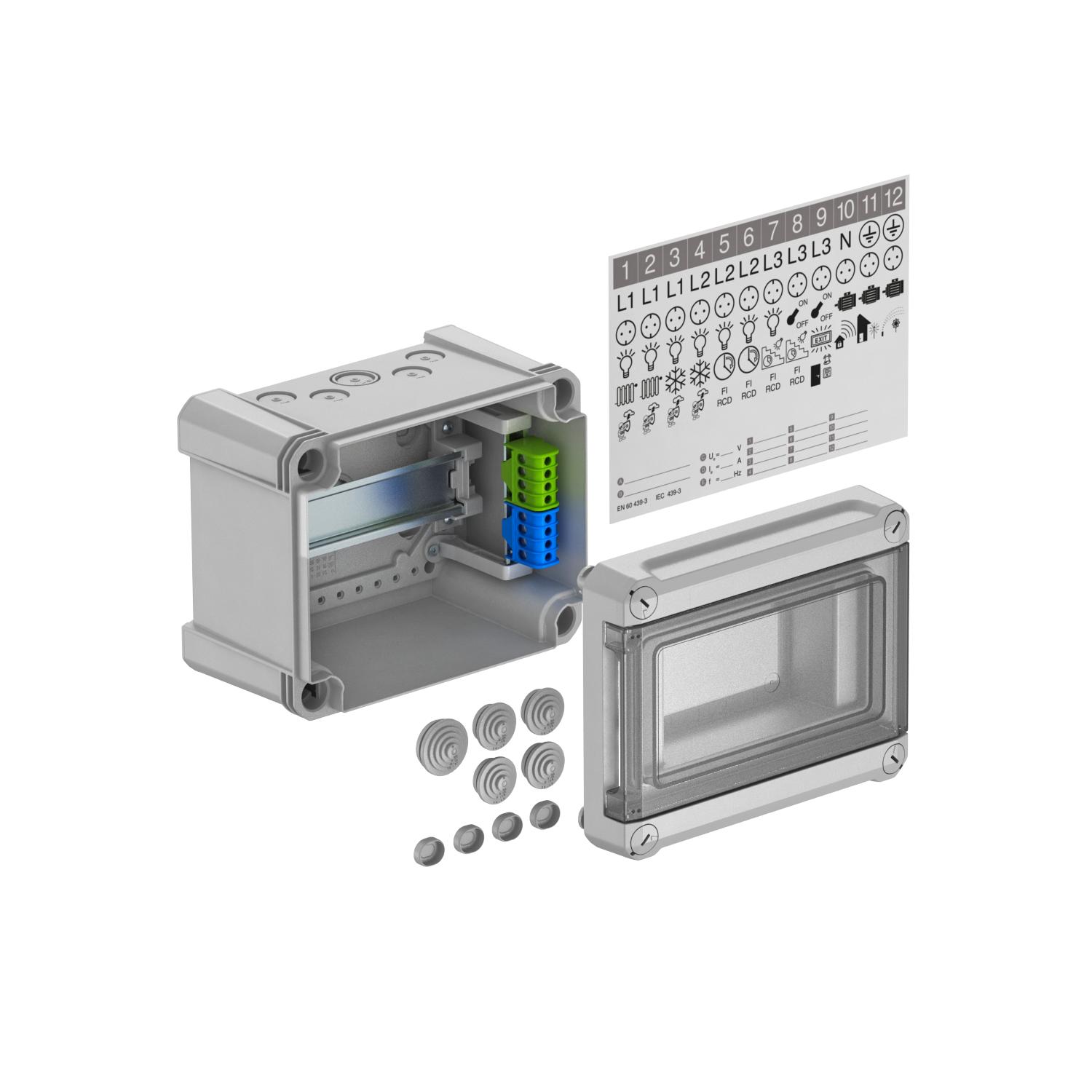

Minirozváděč se svorkovnicí pro montáž na omítku, pro podružný rozvod elektrického proudu v interiéru a v chráněném venkovním prostoru, podle IEC 439-3. S předem namontovanou 35mm přístrojovou lištou. Stupeň krytí IP66 a rázová odolnost IK07. Transparentní víko k přišroubování, s výřezem.
- Ochranná izolace pro maximálně 5 modulárních jednotek
- Sada svorkovnic sestávající z: jedné svorkovnice PE/N se 4 šroubovacími spojovacími místy 16 mm², mini profilové lišty DIN, montážního návodu a montážní sady
- Identifikační štítky pro připojené spotřebiče
- 4 elastické kabelové a trubkové vstupy Ø20 mm pro průměry kabelů 0-17 mm
- 1 elastický kabelový a trubkový vstup Ø25 mm pro průměry kabelů 0-22 mm
- 4 vylamovací otvory o průměru 20 mm nahoře a dole
- 1 kombinovaný vylamovací otvor Ø 20/25 mm nahoře a dole
- 4 krytky šroubů
Vhodný pro montáž do interiéru a chráněných venkovních prostor;

Příslušenství:

· Sada svorkovnic sestávající z: jedné svorky PE/N, 4× 16mm² šroubovacích svorek, přístrojové minilišty, návodu k montáži a upevňovací sady

· Samolepicí piktogramy k označení a popisu připojených spotřebičů;

· Čtyři elastické otvory pro kabely a vedení Ø 20 mm pro kabely o průměru 0–17 mm

· Jeden elastický otvor pro kabely a vedení Ø 25 mm pro kabely o průměru 0–22 mm
Jmenovitý proud 40 A
Ztrátový výkon při 40 K 19 W

Minirozváděč na omítku, ochranná izolace pro max. 5 dílčích jednotek, na horní a dolní straně je po 5 vylamovacích otvorech (4× Ø 20 a 1× Ø 20/25) vč. předem namontované 35mm nosné profilové lišty. Čtyři dodávané šroubovací krytky zamezují nechtěnému „zavlečení napětí“.

Technické údaje

Technické údaje

Barva	světle šedá; RAL 7035
Druh krytu	Vrchní díl
Elektromagneticky kompatibilní provedení	Ne
Jmenovité napětí	400 V
Jmenovitý proud	40 A
Lišta DIN	Ano
Materiál	Polystyrol
Možnost montáže	Ano
Odpovídá požadavkům ROHS	Osvobozeno
Počet řad	1
Produktová řada	minirozváděčích

Provedení víka, minirozváděč	s výřezem
Rozměr	190x150x125
Se zámkem	Ne
Šířka v jednotkách dělení	5
Stupeň krytí	IP66
Stupeň ochrany – kód IK	IK07
Svorky	Zásuvné
S montážní deskou	Ne
Transparentní víko	Ano
Způsob montáže instalačního minirozváděče	Konstrukce

Rozměry

Délka	191 mm
Šířka	151 mm

Výška	126 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	2,8487 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	2,8487 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200
