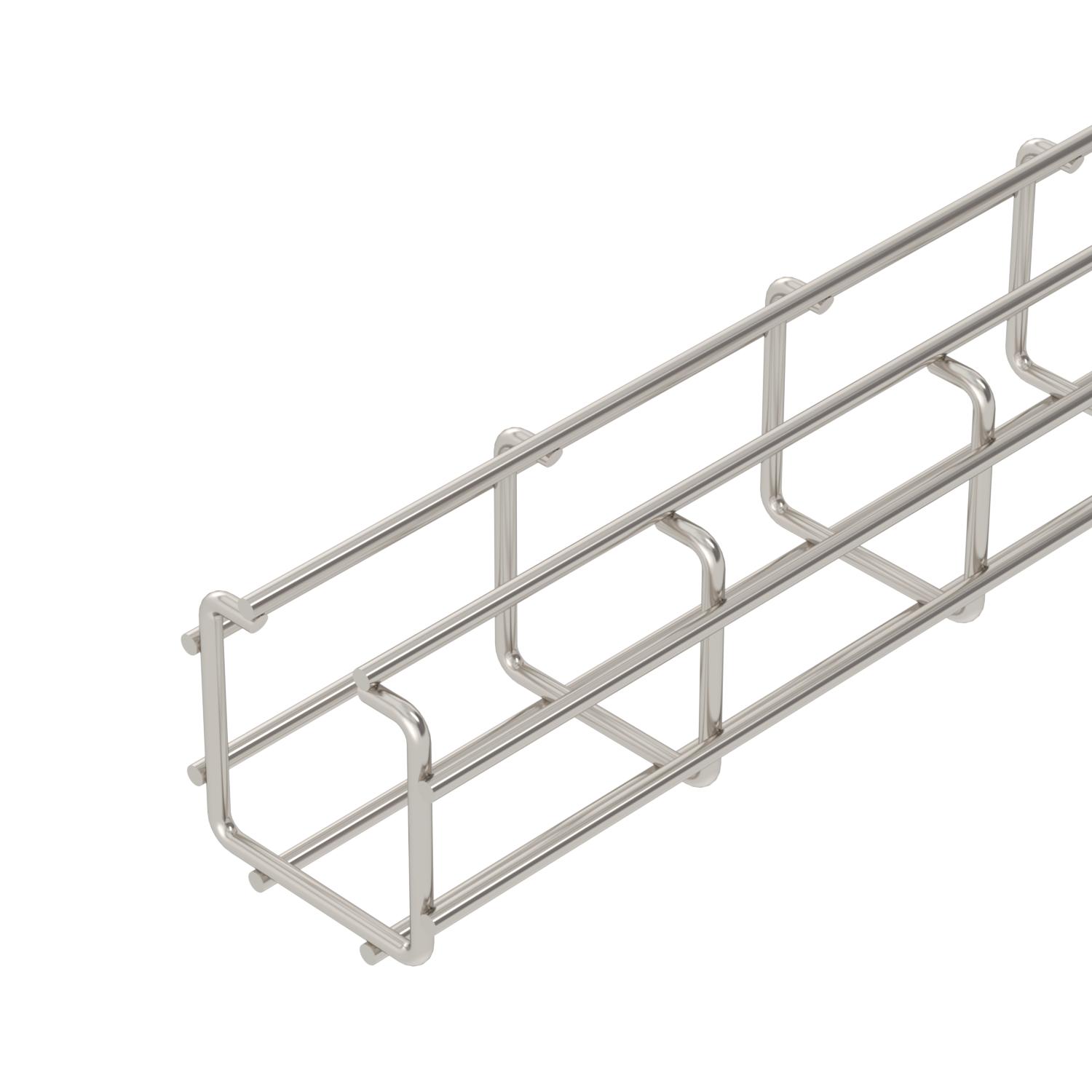

Mřížový žlab C CGR 50 A2

Obj. č. / Typ

Délka	3000 mm

Šířka

Výška	50 mm

Průměr drátu	4,5 mm

Užitečný průřez

Zachování funkčnosti	Ne

Popis výrobku

Popis výrobku

Mřížový žlab ve tvaru C z bodově svařovaného ocelového drátu s výškou bočnice 50 mm.
Magnetický útlum stínění 15 dB.

Technické údaje

Barva	ocelová
Druh spojky kabelového nosného systému	šroubovaný
Integrovaná přepážka	bez
Materiál	Nerez ocel, materiál 1.4307
Nerezová ocel, mořená	Ano
Odpovídá požadavkům ROHS	Ano
Povrch	Holé, dodatečně ošetřeno
Produktová řada	Řada CGR
Provedení pro velká rozpětí	Ne

Provedení spojky	bez spojky
Průměr drátu	4,5 mm

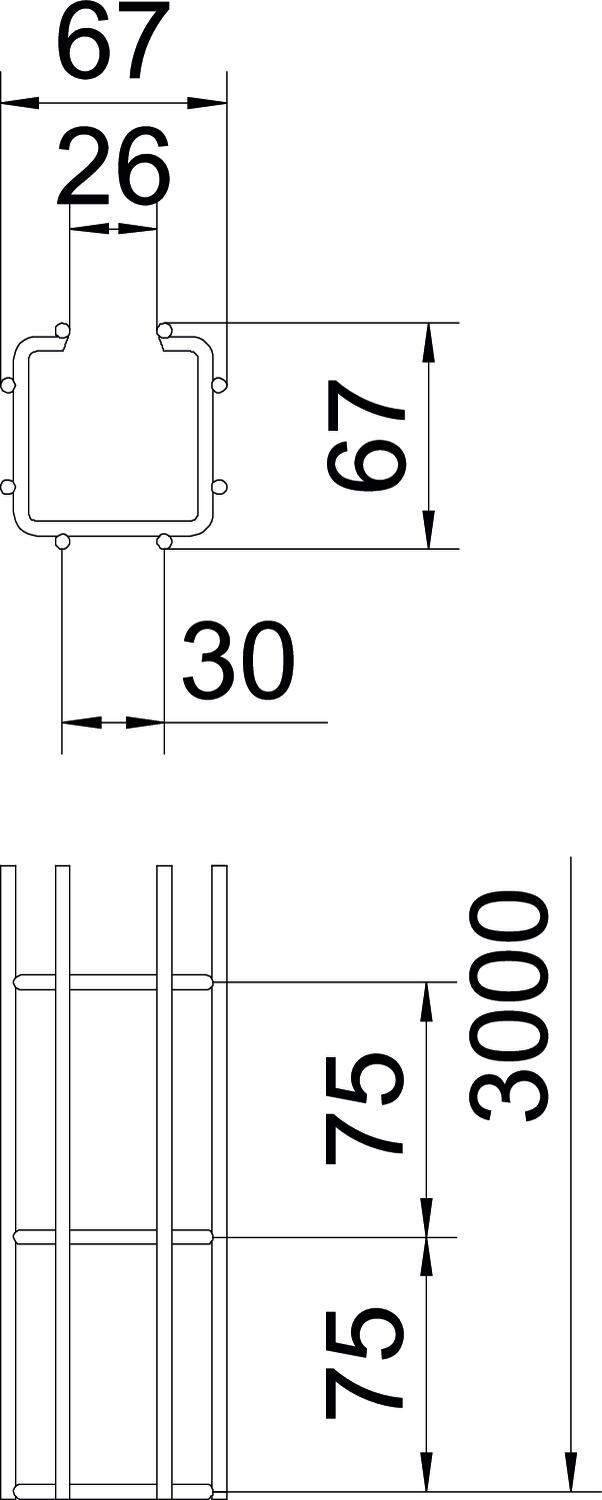

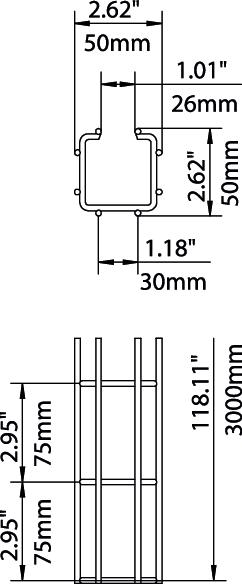

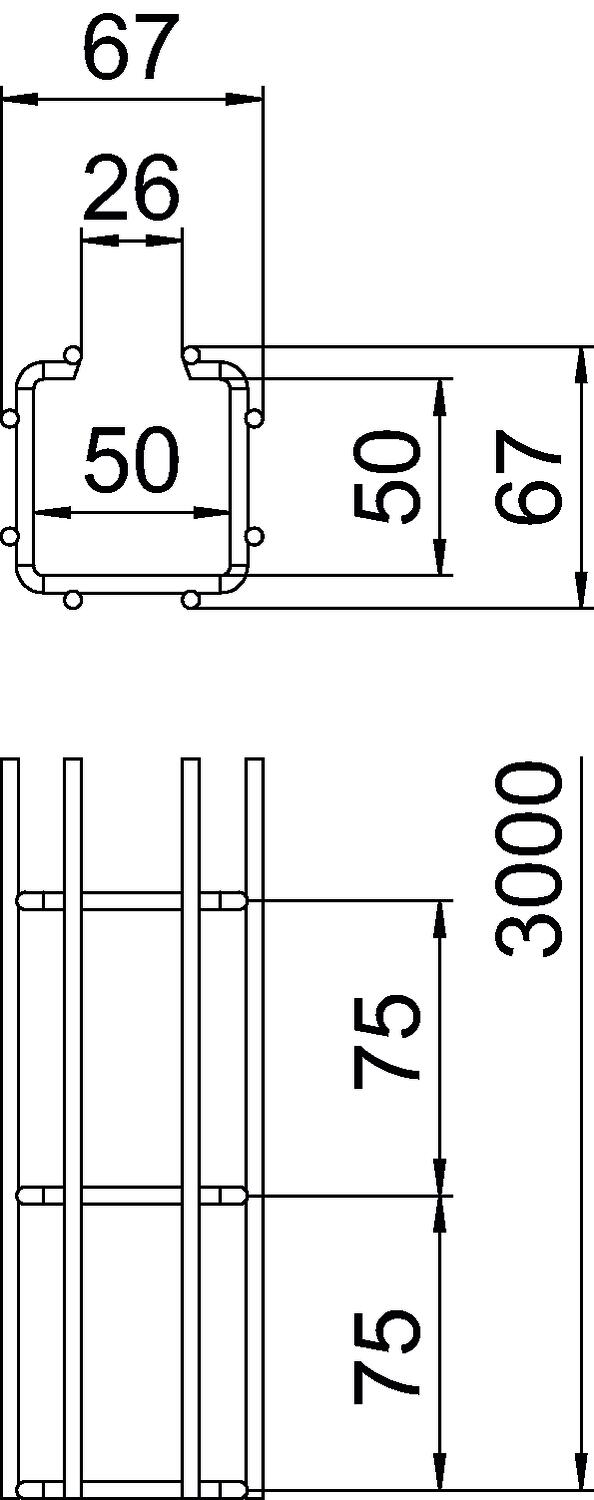

Rozměr	50x50x3000
Tvar profilu	Tvar C
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	1300 mm²
Užitečný průřez	13 cm²
Zachování funkčnosti	Ne

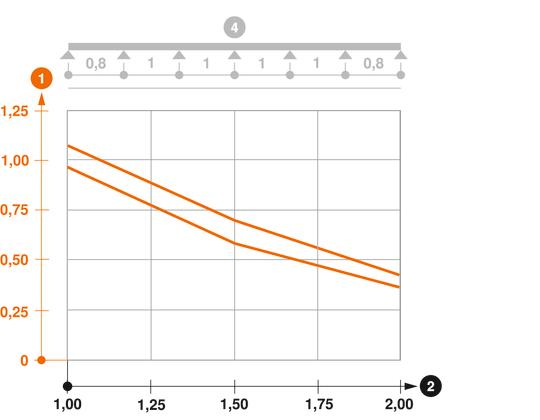

Vzdálenost podpěr 1,0 m	0,95 kN/m
Vzdálenost podpěr 1,5 m	0,6 kN/m

Vzdálenost podpěr 2,0 m	0,35 kN/m

CO2 stopa (GWP) od kolébky po bránu	6,8716 kg CO2e / 1 metr
CO₂ Footprint (GWP)	6,8716 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Všechny typy

Typ	Délka	Šířka	Výška	Průměr drátu	Užitečný průřez	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
CGR 50 50 A2	3000 mm	50 mm	50 mm	4,5 mm	13 cm²	Ne	6016200	m	3 m
CGR 50 100 A2	3000 mm	100 mm	50 mm	4,5 mm	33 cm²	Ne	6016235	m	3 m
CGR 50 200 A2	3000 mm	200 mm	50 mm	4,5 mm	74 cm²	Ne	6016251	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Montážní úhelník 90° A2	MW 90 SL17 A2	6016278	Kus	20 Kus

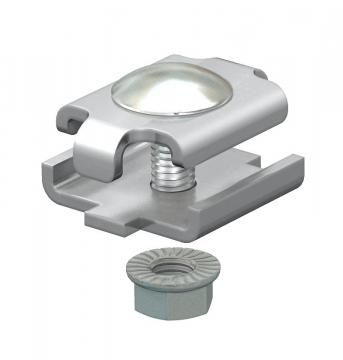

Spojka A2	GSV 34 A2	6016642	Kus	20 Kus

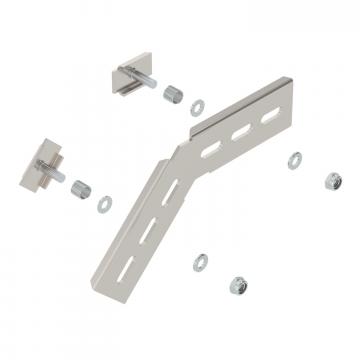

Montážní úhelník 45° A2	MW 45 SL10 A2	6017339	Kus	20 Kus

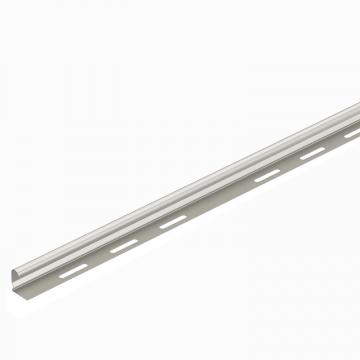

Přepážka 30 A2	TSG 30 A2	6062052	m	3 m

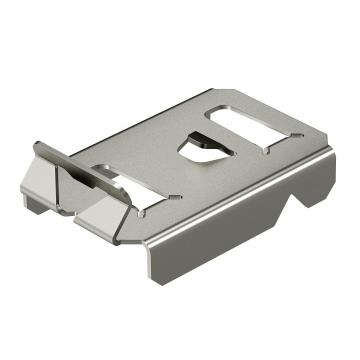

Svorka pro upevnění přepážky	KS GR A2	6062282	Kus	30 Kus
