Mřížový žlab GR-Magic® 105 FT
Obj. č. 6002439 | EAN 4012196021710
- Popis výrobku
-

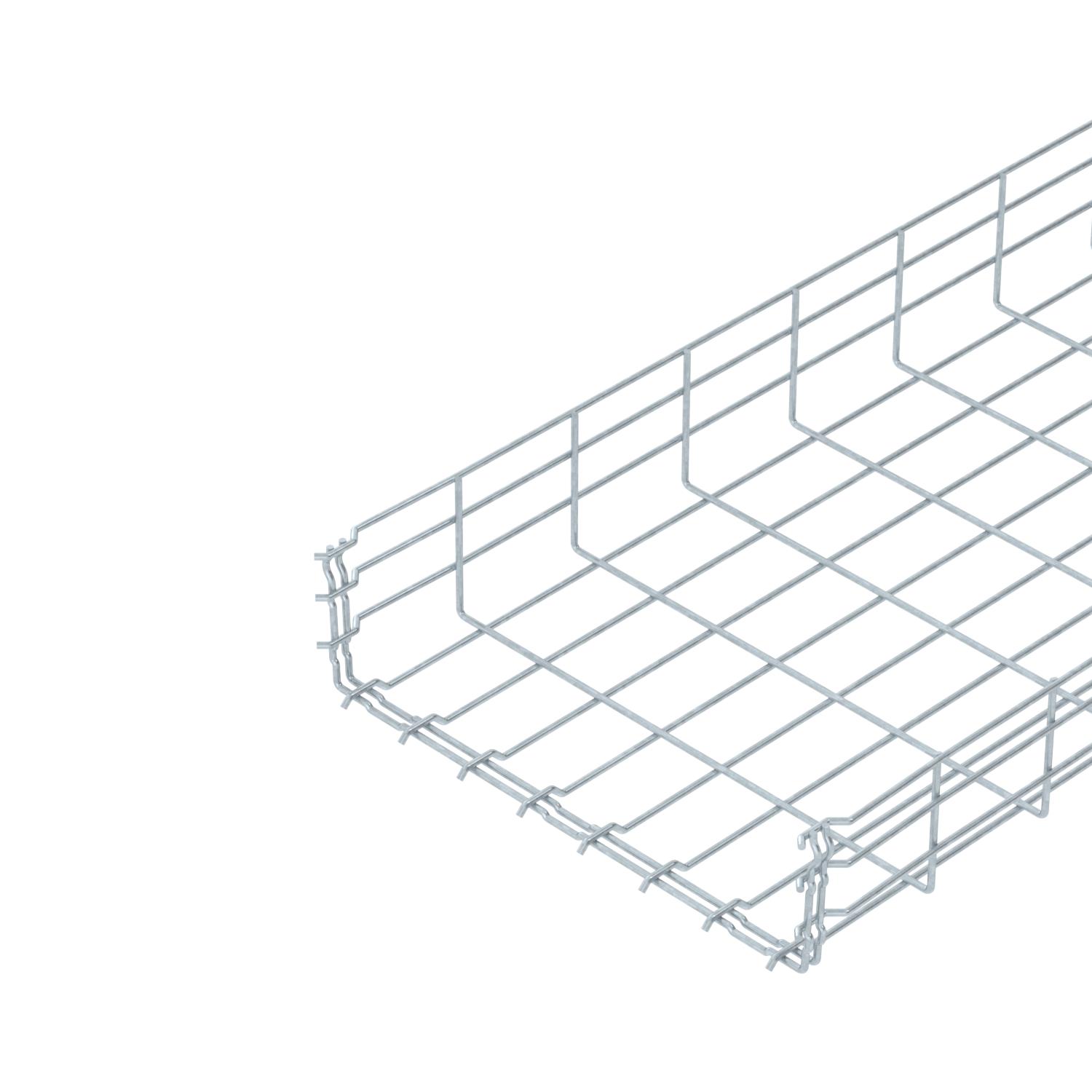

Popis výrobkuMřížový žlab s vytvarovanou integrovanou spojkou s výškou bočnice 105 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
Pro mřížový žlab nejsou nutné žádné další spojovací prvky, díly se jednoduše navzájem zasunou. Rozměr ok je 50 x 100 mm.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Bezšroubové spojky Ano Druh spojky kabelového nosného systému Upevnění naklapnutím Integrovaná přepážka bez Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Průměr drátu 4,8 mm Rozměr 105x400x3000 Tvar profilu Tvar U Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 363 cm² Užitečný průřez 36300 mm² Zachování funkčnosti Ne Rozměry

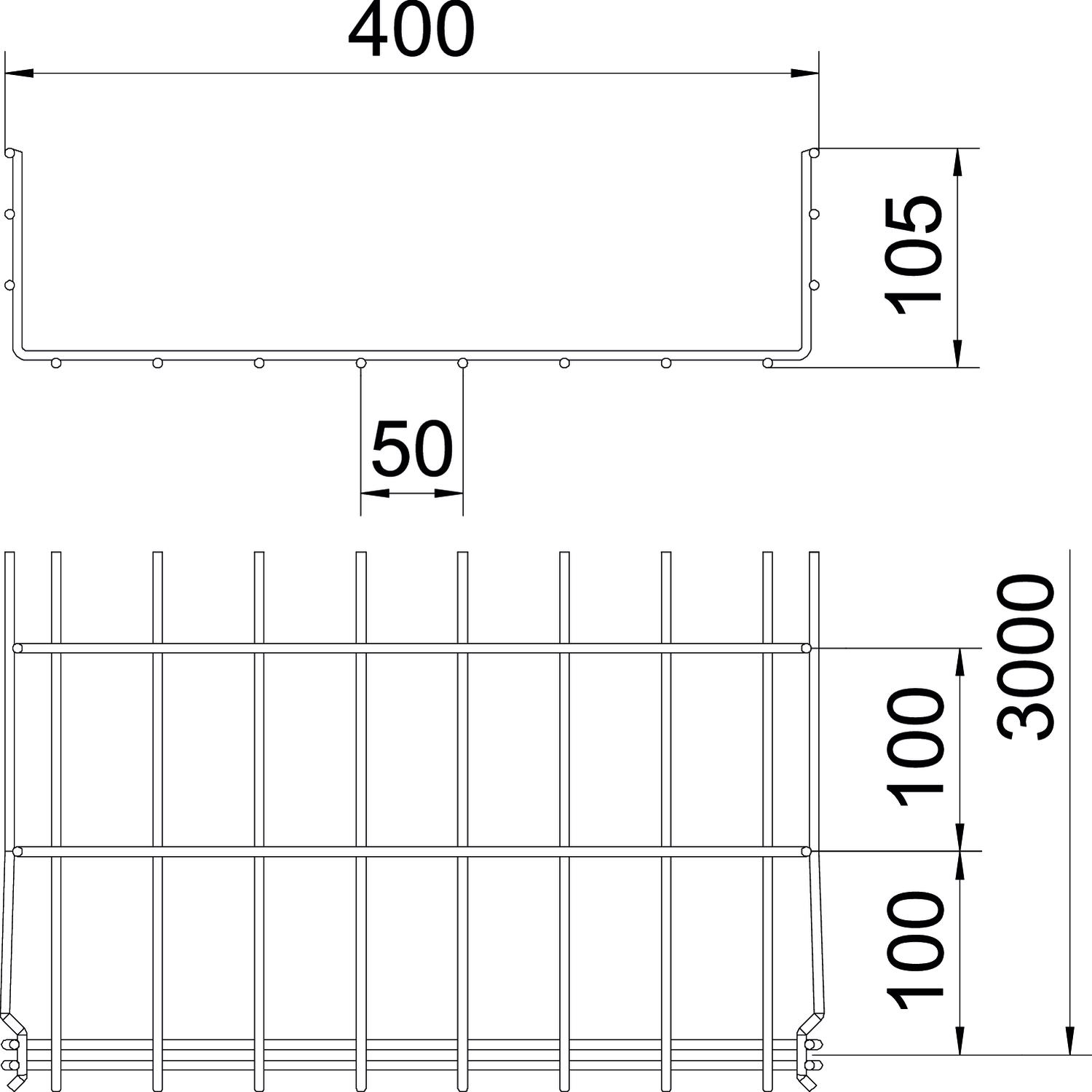

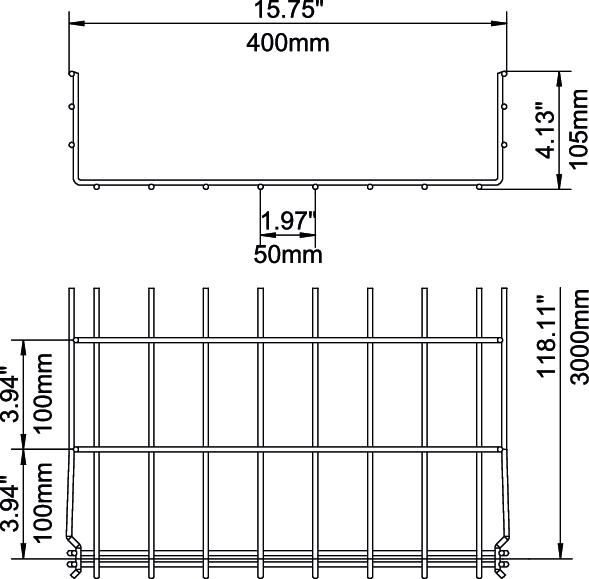

Délka 3000 mm Rozměr H 108 mm Rozměr B 400 mm Šířka 400 mm Šířka 15,75 in Výška 105 mm Výška 4,13 in Zatížení
Vzdálenost podpěr 1,0 m 1,6 kN/m Vzdálenost podpěr 1,5 m 0,8 kN/m Vzdálenost podpěr 2,0 m 0,5 kN/m Vzdálenost podpěr 2,5 m 0,33 kN/m Vzdálenost podpěr 3,0 m 0,3 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 5,8492 kg CO2e / 1 metr CO₂ Footprint (GWP) 5,8492 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram mřížového žlabu GR-Magic typu GRM 105
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Rohová spojka FT
GEV 36 FT 6016723 20 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Svorka pro upevnění přepážky
KS GR A2 6062282 30 Kus
Přepážka 85 DD
TSG 85 DD 6062331 3 m
Kabelový odbočný plech FT
KAB GR FT 6220142 10 Kus - Ke stažení
-
Datový list GRM 105 400 FT / 6002439 , 0.29MB , pdfEU prohlášení o shodě GRM 105 400 FT / 6002439 , 0.13MB , pdfREACH Prohlášení o shodě GRM 105 400 FT / 6002439 , 0.12MB , pdfRoHS Prohlášení o shodě GRM 105 400 FT / 6002439 , 0.13MB , pdfEnvironmentální prohlášení o produktu (EPD) GRM 105 400 FT / 6002439 , 2.03MB , pdfSchvalovací značka Povolení značky VDE GRM , 0.50MB , pdfSchvalovací značka Certifikát UL GRM35.., GRM55.., GRM105.. , 0.26MB , pdfSchvalovací značka Povolení značky RINA GRM , 0.61MB , pdfSchvalovací značka Certifikát ASTA pro mřížový žlab GR-Magic® , 0.37MB , pdfPomůcka pro výběr GR-Magic®. , 0.27MB , pdfNávod k montáži Návod k montáži systémů mřížových žlabů , 9.52MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdfNávod k montáži PV mounting systems Magic PV Flat Basic , 3.93MB , pdf
