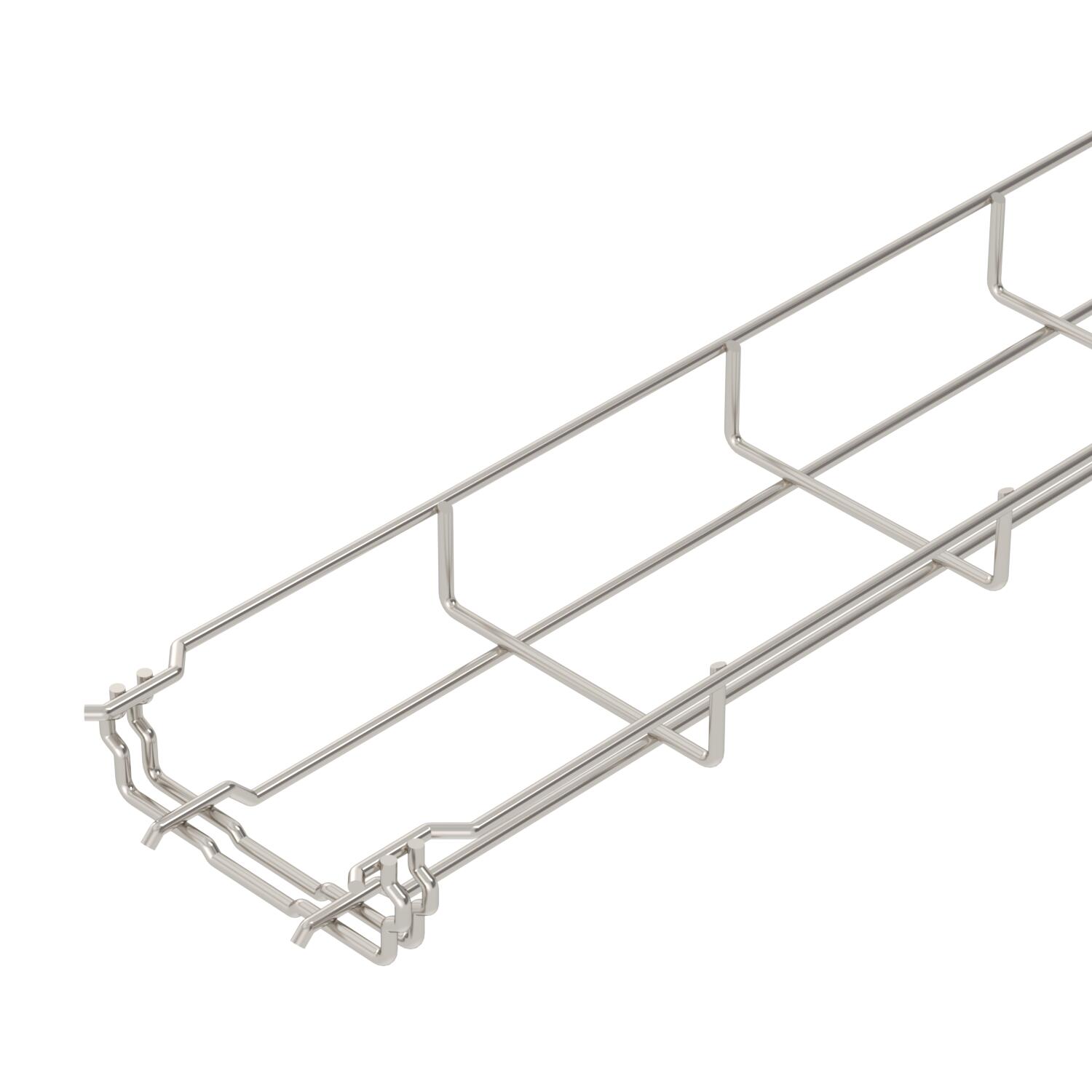

Mřížový žlab GR-Magic® 35 A4
Obj. č. 6000087 | EAN 4012195360759
- Popis výrobku
-

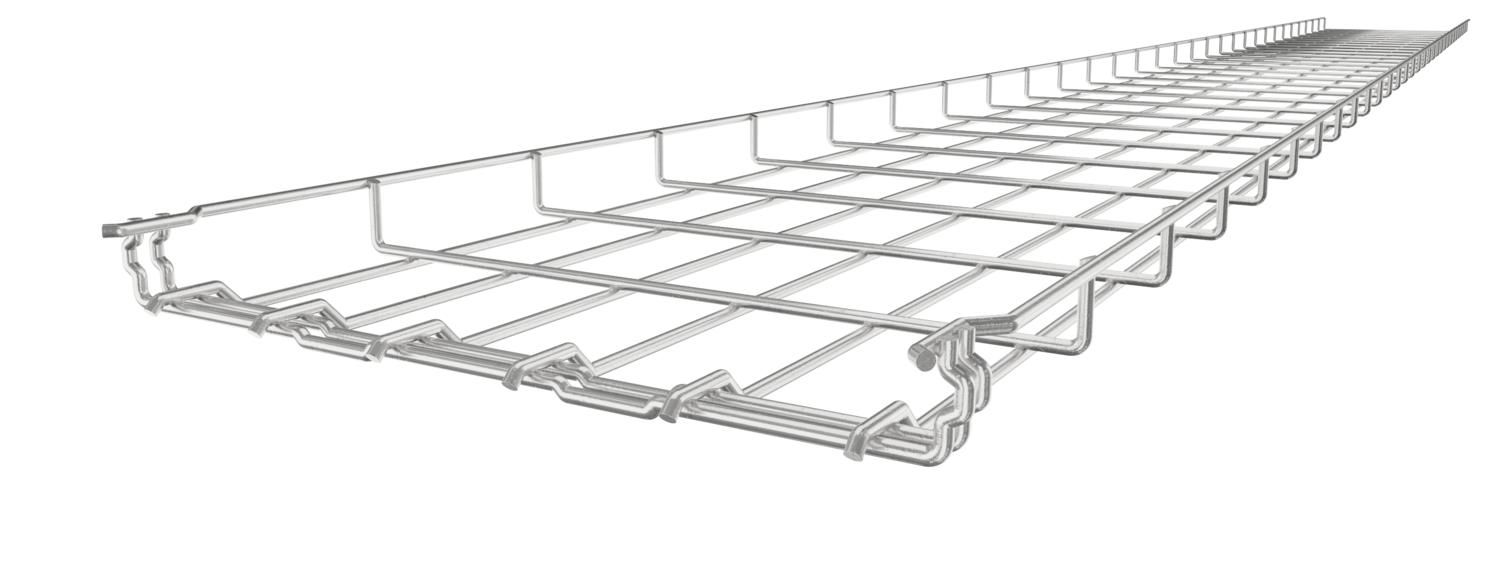

Popis výrobkuMřížový žlab s tvarovanou spojkou a výškou bočnice 35 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
Pro mřížový žlab nejsou nutné žádné další spojovací prvky. Díly se jednoduše navzájem zasunou. Velikost ok je 50 x 100 mm (výjimkou je GRM 35/50 = 20 x 100 mm).
-
- Technické údaje
-
Technické údaje
Barva ocelová Bezšroubové spojky Ano Druh spojky kabelového nosného systému Upevnění naklapnutím Integrovaná přepážka bez Materiál Nerez ocel, materiál 1.4401 Nerezová ocel, mořená Ano Povrch Holé, dodatečně ošetřeno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Průměr drátu 3,9 mm Rozměr 35x100x3000 Tvar profilu Tvar U Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 23 cm² Užitečný průřez 3500 mm² Zachování funkčnosti Ne Rozměry

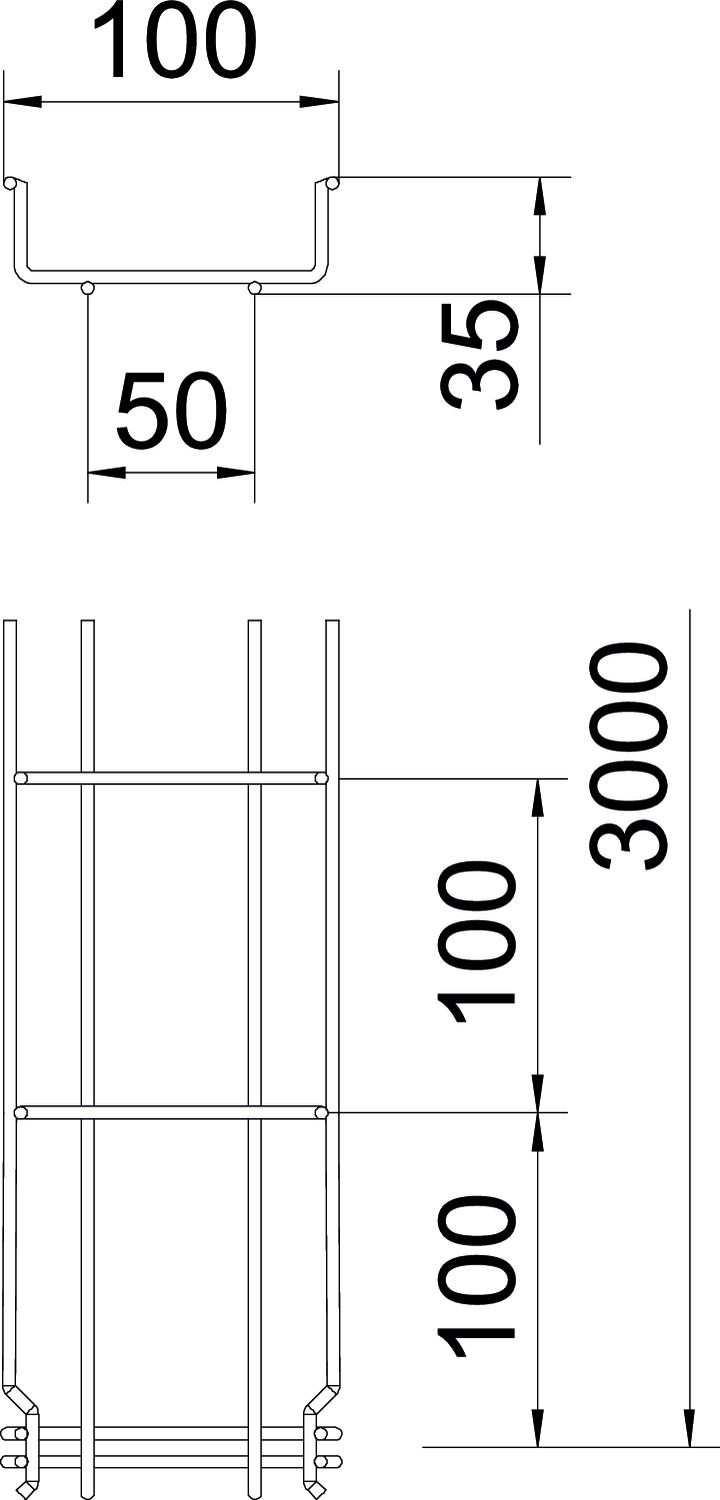

Délka 3000 mm Rozměr B 100 mm Šířka 100 mm Šířka 3,94 in Výška 1,38 in Výška 35 mm Zatížení
Vzdálenost podpěr 1,0 m 0,25 kN/m Vzdálenost podpěr 1,5 m 0,11 kN/m Vzdálenost podpěr 2,0 m 0,1 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 2,5442 kg CO2e / 1 metr CO₂ Footprint (GWP) 2,5442 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Technické údaje

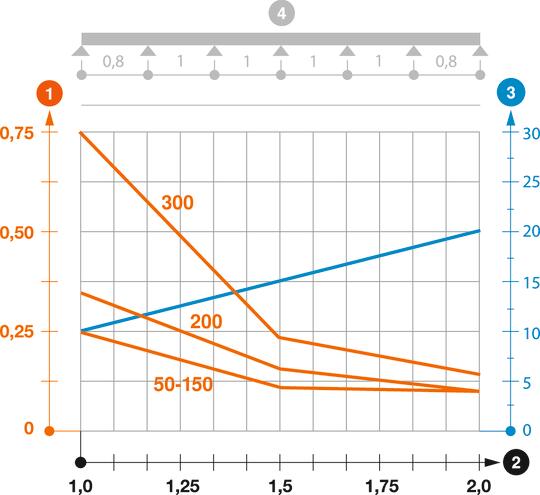

Zatěžovací diagram mřížového žlabu GR-Magic typu GRM 35
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko, neděrované, A4
DRLU 100 A4 6052991 3 m - Ke stažení
-
Datový list GRM 35 100 A4 / 6000087 , 0.27MB , pdfEU prohlášení o shodě GRM 35 100 A4 / 6000087 , 0.13MB , pdfREACH Prohlášení o shodě GRM 35 100 A4 / 6000087 , 0.12MB , pdfRoHS Prohlášení o shodě GRM 35 100 A4 / 6000087 , 0.13MB , pdfEnvironmentální prohlášení o produktu (EPD) GRM 35 100 A4 / 6000087 , 2.03MB , pdfSchvalovací značka Povolení značky VDE GRM , 0.50MB , pdfSchvalovací značka Povolení značky RINA GRM , 0.61MB , pdfPomůcka pro výběr GR-Magic®. , 0.27MB , pdfNávod k montáži Návod k montáži systémů mřížových žlabů , 9.52MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
