Mřížový žlab GR-Magic® 35 FT 3000 | 300 | 35 | 4,8 | 71,3 | Ne

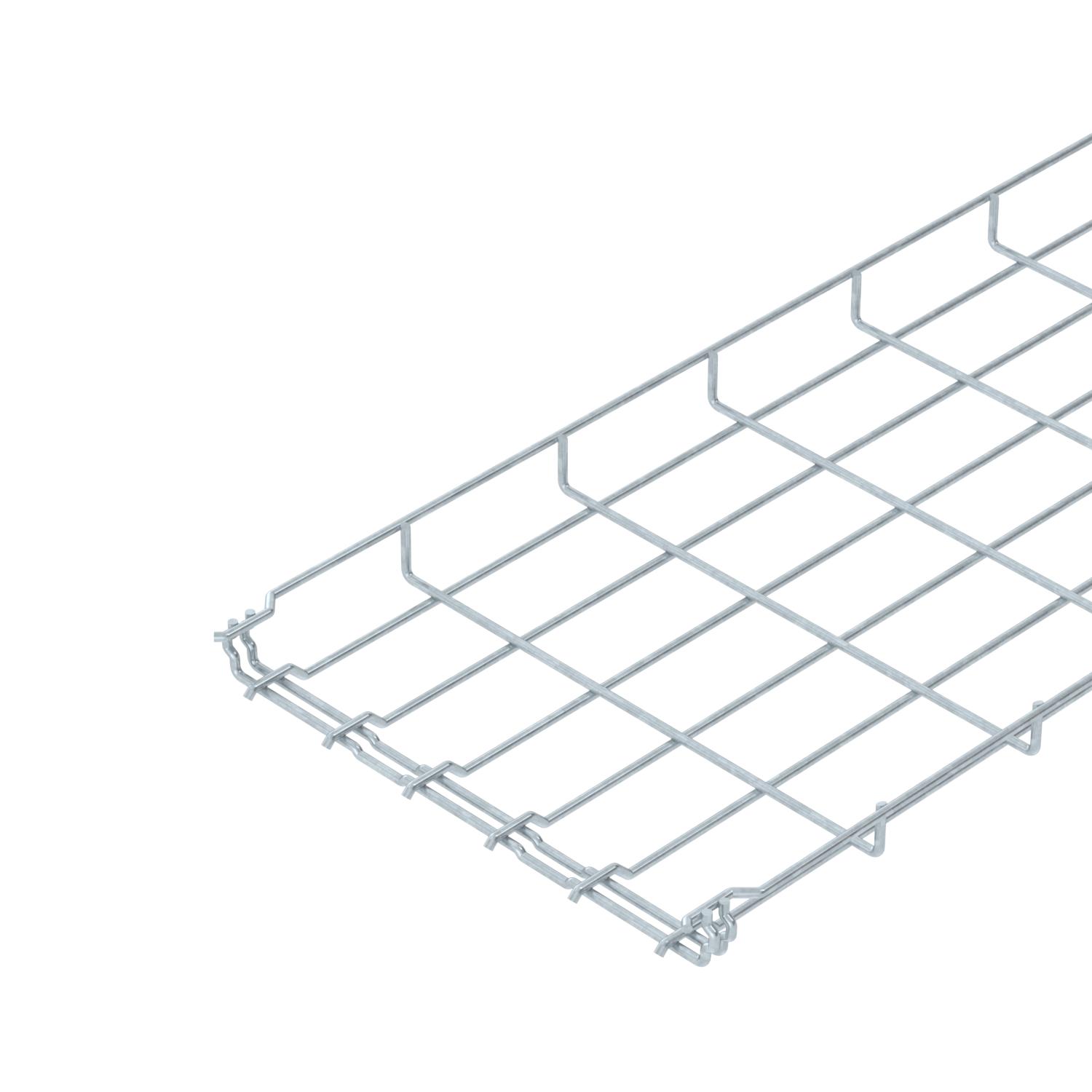

Mřížový žlab GR-Magic® 35 FT

Obj. č. 6000075 | EAN 4012195037255

Obj. č. / Typ

Délka	3000 mm

Šířka

Výška	35 mm

Průměr drátu

Užitečný průřez

Zachování funkčnosti	Ne

Popis výrobku

Popis výrobku

Mřížový žlab s tvarovanou spojkou a výškou bočnice 35 mm.

Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

Pro mřížový žlab nejsou nutné žádné další spojovací prvky. Díly se jednoduše navzájem zasunou. Velikost ok je 50 x 100 mm (výjimkou je GRM 35/50 = 20 x 100 mm).

Technické údaje

Technické údaje

Barva	pozinkováno
Bezšroubové spojky	Ano
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Integrovaná přepážka	bez
Materiál	Ocel
Nerezová ocel, mořená	Ne
Odpovídá požadavkům ROHS	Ano
Povrch	žárově zinkováno ponorem
Produktová řada	Řada GRM

Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka
Průměr drátu	4,8 mm

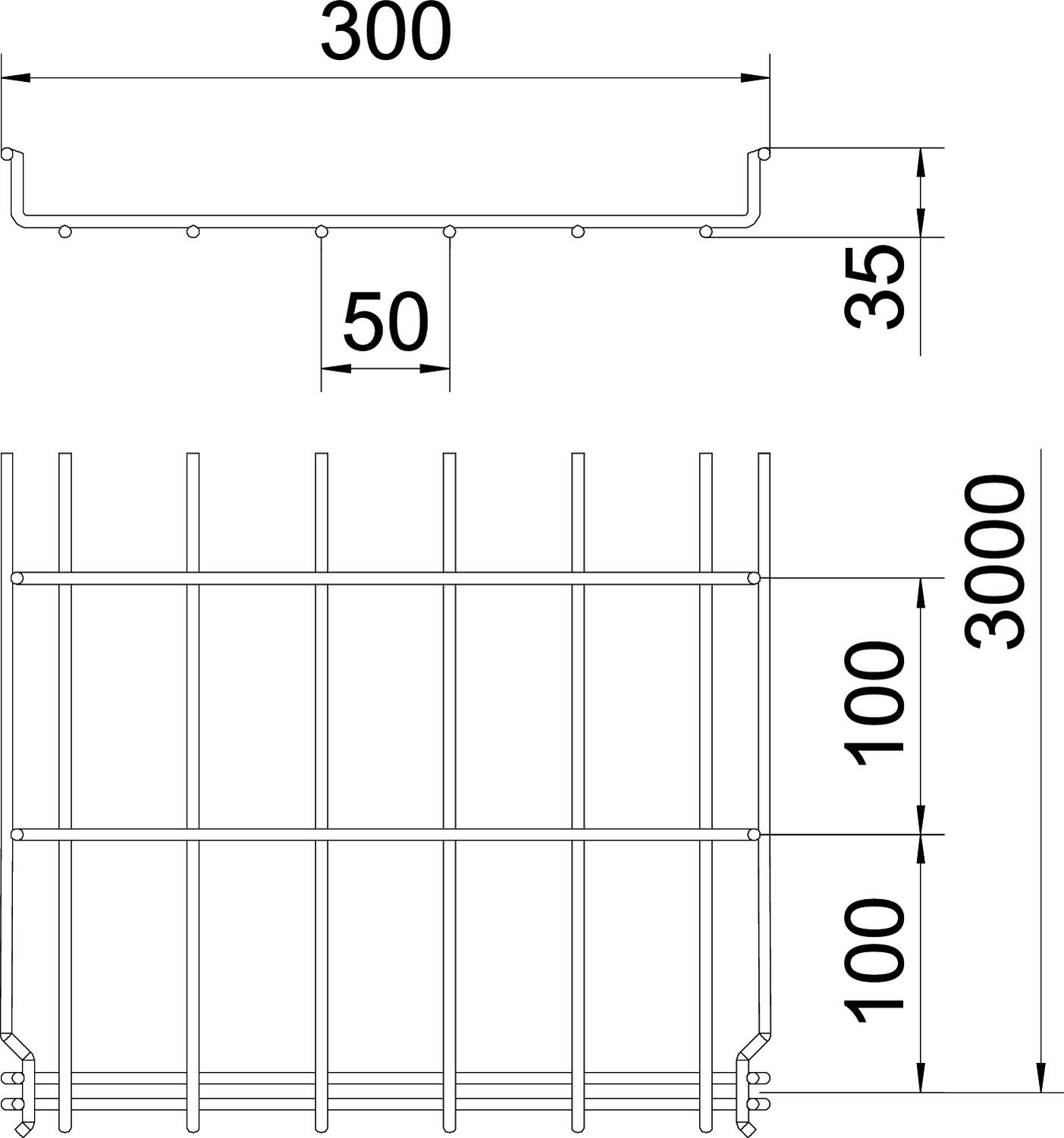

Rozměr	35x300x3000
Tvar profilu	Tvar U
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	10500 mm²
Užitečný průřez	71,3 cm²
Zachování funkčnosti	Ne

Rozměry

Délka	3000 mm
Rozměr B	300 mm
Šířka	11,81 in

Šířka	300 mm
Výška	1,38 in
Výška	35 mm

Zatížení

Vzdálenost podpěr 1,0 m	0,75 kN/m
Vzdálenost podpěr 1,5 m	0,22 kN/m

Vzdálenost podpěr 2,0 m	0,15 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	3,3754 kg CO2e / 1 metr
CO₂ Footprint (GWP)	3,3754 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Zatěžovací diagram mřížového žlabu GR-Magic typu GRM 35

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Průměr drátu	Užitečný průřez	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
GRM 35 50 FT	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	Ne	6000069	m	3 m
GRM 35 100 FT	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	Ne	6000071	m	3 m
GRM 35 150 FT	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	Ne	6000072	m	3 m
GRM 35 200 FT	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	Ne	6000073	m	3 m
GRM 35 300 FT	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	Ne	6000075	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Rohová spojka FT	GEV 36 FT	6016723	Kus	20 Kus

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Svorka pro upevnění přepážky	KS GR A2	6062282	Kus	30 Kus
Přepážka 30 DD	TSG 30 DD	6062314	m	3 m
Kabelový odbočný plech FT	KAB GR FT	6220142	Kus	10 Kus
Adaptér na mřížový žlab pro střešní držák vodiče	165 MBG HGRM	5218886	Kus	50 Kus
