Mřížový žlab GR-Magic® 35 G 3000 | 200 | 35 | 3,9 | 50,1 | Ne

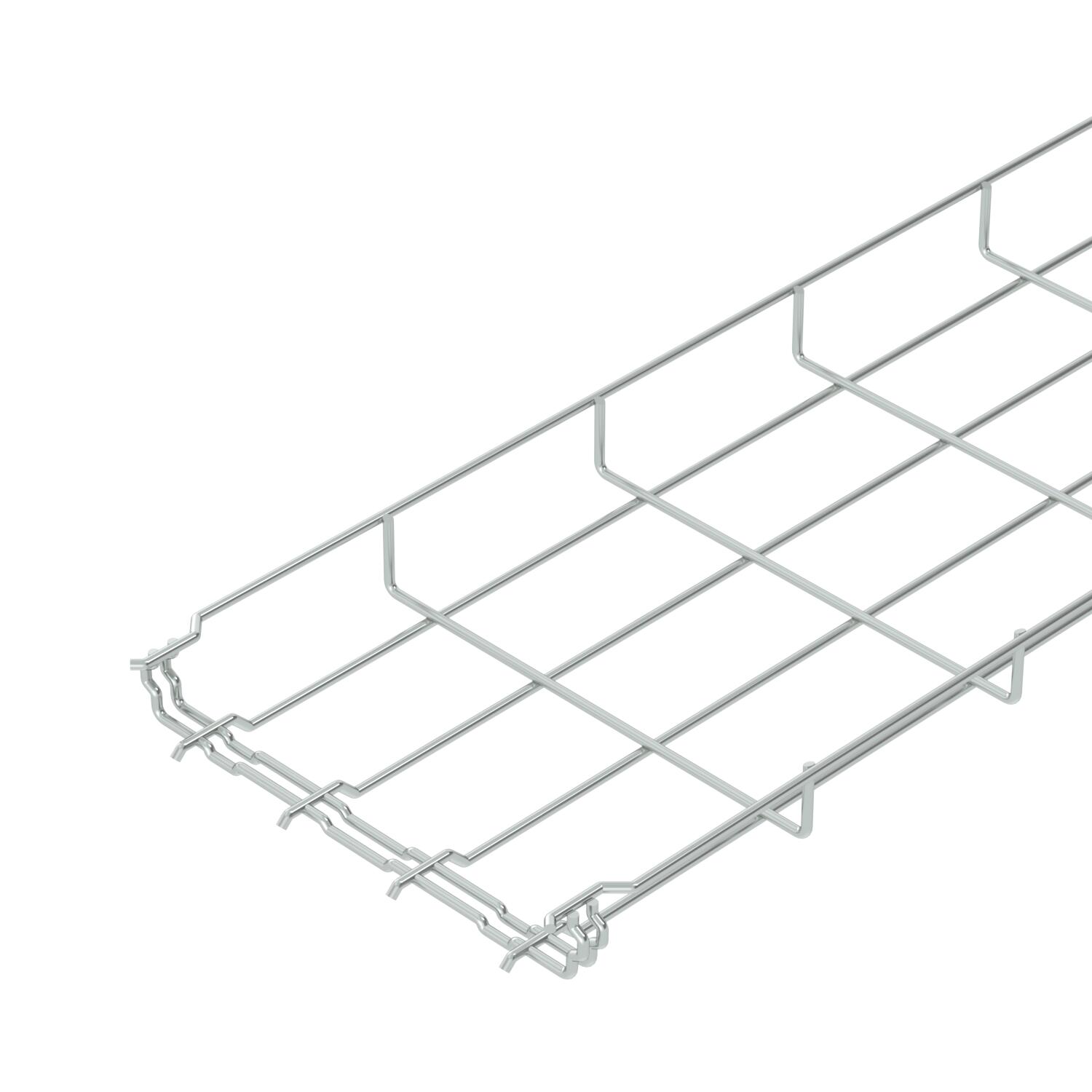

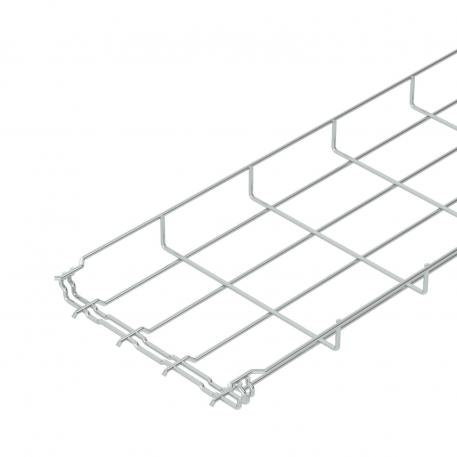

Mřížový žlab GR-Magic® 35 G

Obj. č. 6000064 | EAN 4012195037187

Obj. č. / Typ

Délka	3000 mm

Šířka

Výška	35 mm

Průměr drátu

Užitečný průřez

Zachování funkčnosti	Ne

Popis výrobku

Popis výrobku

Mřížový žlab s vytvarovanou integrovanou spojkou s výškou bočnice 35 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

Pro mřížový žlab nejsou nutné žádné další spojovací prvky. Díly se jednoduše navzájem zasunou. Velikost ok je 50 x 100 mm (výjimkou je GRM 35/50 = 20 x 100 mm).

Technické údaje

Technické údaje

Barva	pozinkováno
Bezšroubové spojky	Ano
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Integrovaná přepážka	bez
Materiál	Ocel
Nerezová ocel, mořená	Ne
Povrch	Galvanicky pozinkováno
Provedení pro velká rozpětí	Ne

Provedení spojky	Integrovaná spojka
Průměr drátu	3,9 mm
Rozměr	35x200x3000
Tvar profilu	Tvar U
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	7000 mm²
Užitečný průřez	50,1 cm²
Zachování funkčnosti	Ne

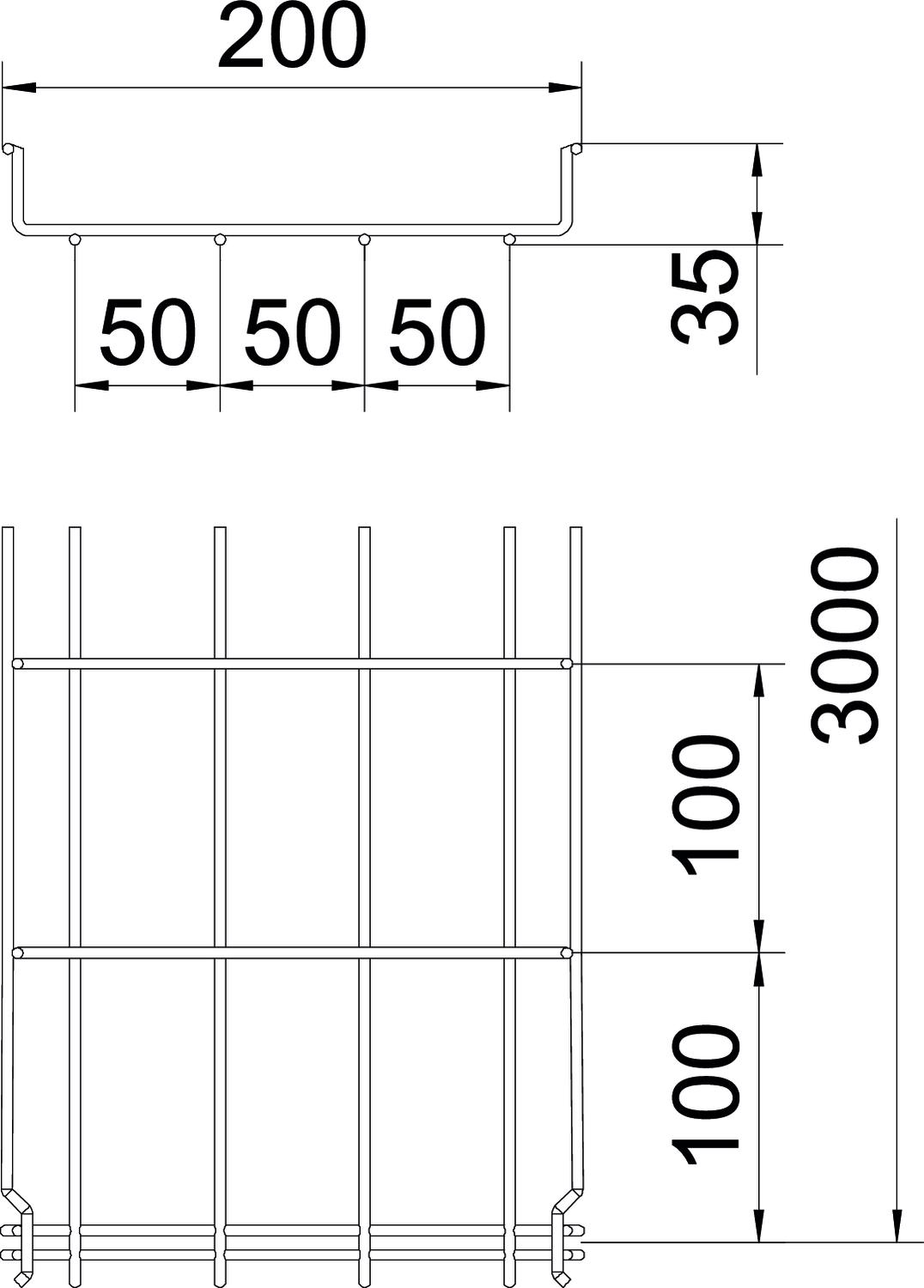

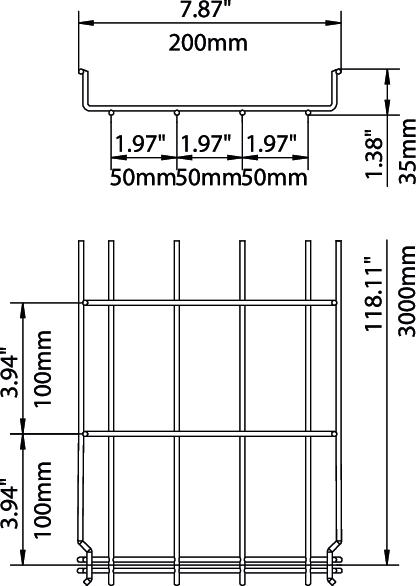

Rozměry

Délka	3000 mm
Rozměr B	200 mm
Šířka	200 mm

Šířka	7,87 in
Výška	1 in
Výška	35 mm

Zatížení

Vzdálenost podpěr 1,0 m	0,3 kN/m
Vzdálenost podpěr 1,5 m	0,14 kN/m

Vzdálenost podpěr 2,0 m	0,1 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	1,4518 kg CO2e / 1 metr
CO₂ Footprint (GWP)	1,4518 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Zatěžovací diagram mřížového žlabu GR-Magic typu GRM 35

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Průměr drátu	Užitečný průřez	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
GRM 35 50 G	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	Ne	6000060	m	3 m
GRM 35 100 G	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	Ne	6000062	m	3 m
GRM 35 150 G	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	Ne	6000063	m	3 m
GRM 35 200 G	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	Ne	6000064	m	3 m
GRM 35 300 G	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	Ne	6000066	m	3 m
