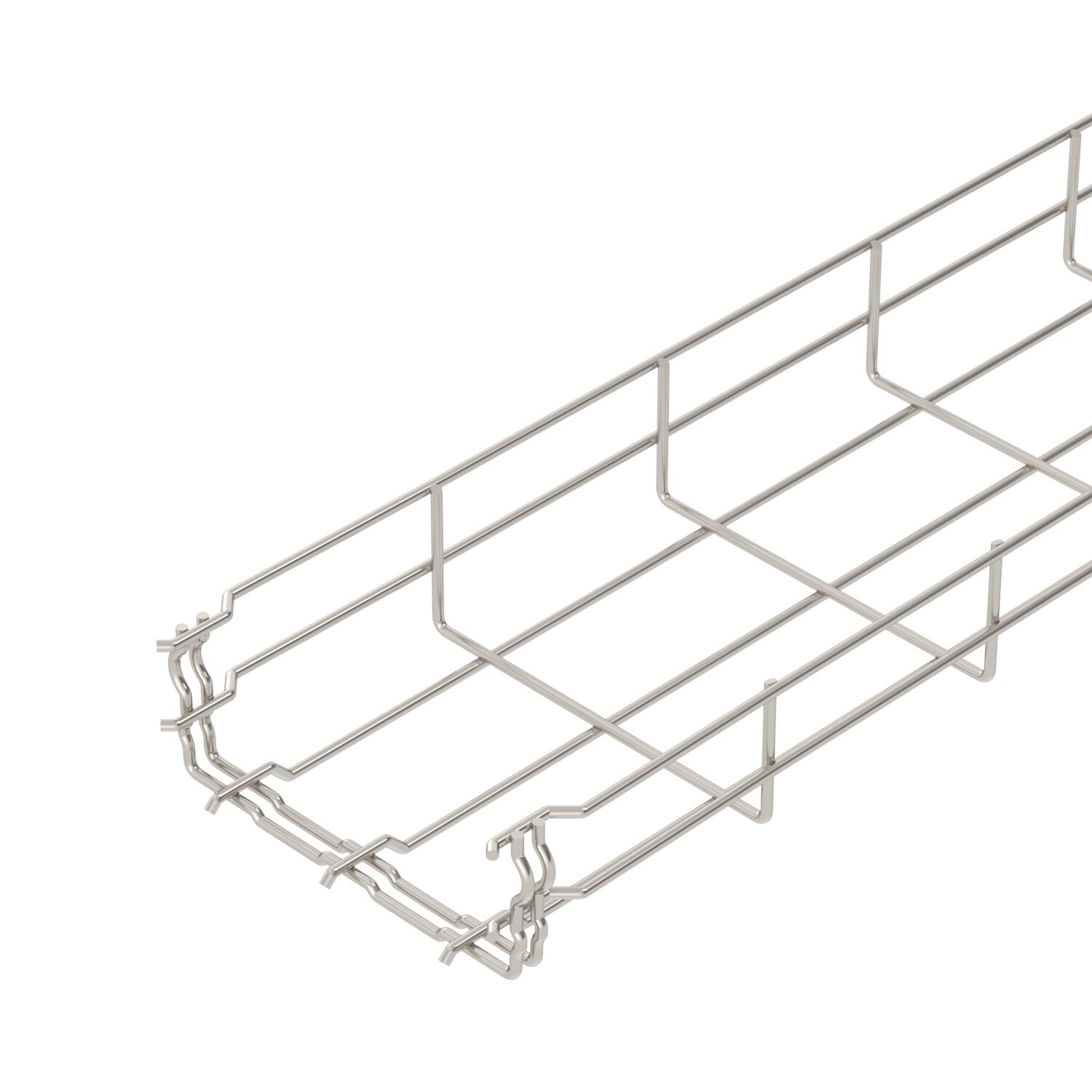

Mřížový žlab GR-Magic® 55 A4
Obj. č. 6001090 | EAN 4012195166023
- Popis výrobku
-
Popis výrobkuMřížový žlab s vytvarovanou integrovanou spojkou s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

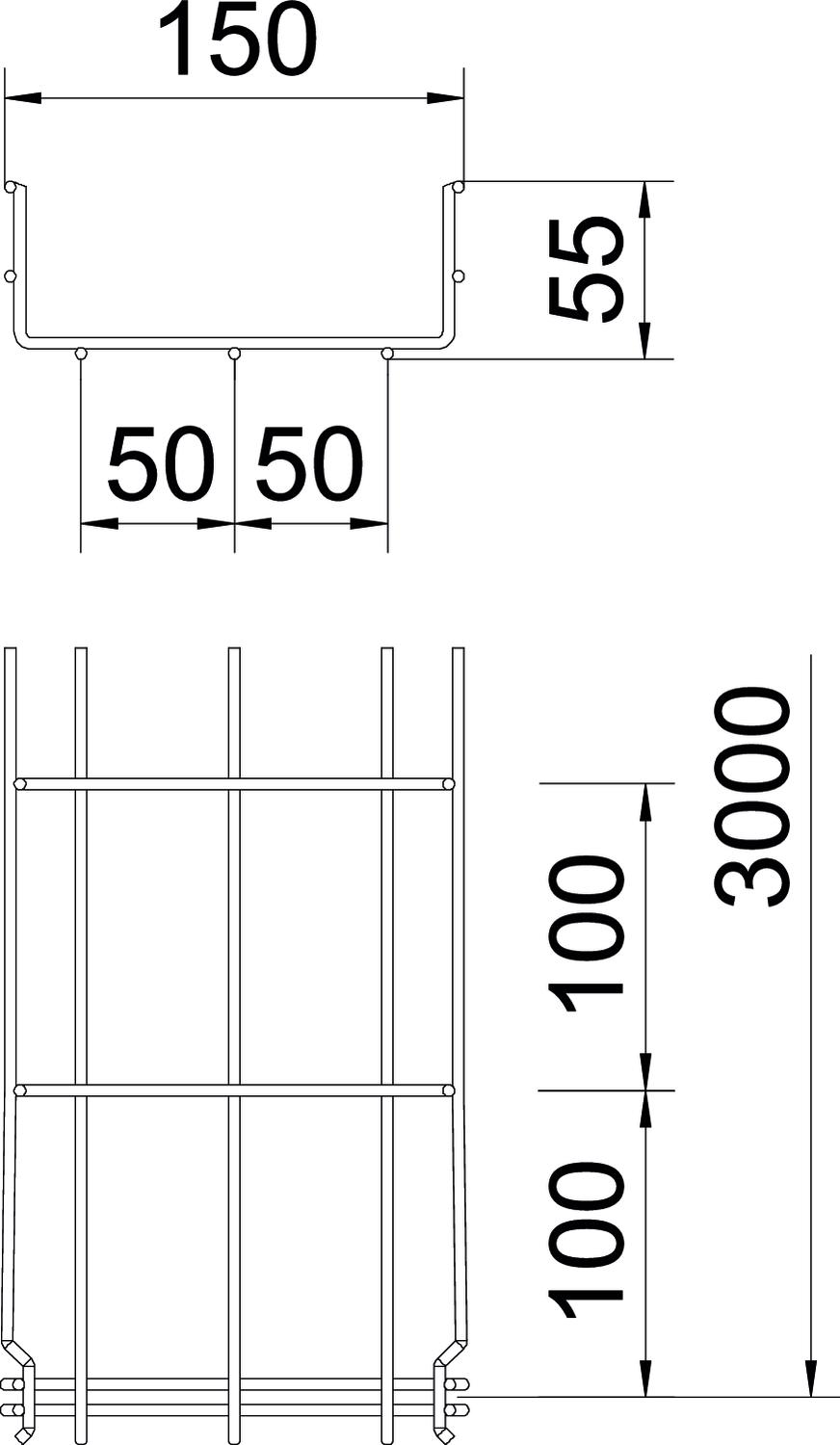

Pro mřížový žlab nejsou nutné žádné další spojovací prvky, díly se jednoduše navzájem zasunou. Rozměr ok je 50 x 100 mm (výjimka GRM 55/50 = 20 x 100 mm).
-
- Technické údaje
-
Technické údaje
Barva ocelová Bezšroubové spojky Ano Druh spojky kabelového nosného systému Upevnění naklapnutím Integrovaná přepážka bez Materiál Nerez ocel, materiál 1.4401 Nerezová ocel, mořená Ano Povrch Holé, dodatečně ošetřeno Požární ochrana Zachování funkčnosti, nenormové nosné konstrukce Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Průměr drátu 3,9 mm Rozměr 55x150x3000 Tvar profilu Tvar U Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 6300 mm² Užitečný průřez 63 cm² Zachování funkčnosti Ano Rozměry
Délka 3000 mm Rozměr H 58 mm Rozměr B 150 mm Šířka 5,91 in Šířka 150 mm Výška 55 mm Výška 2,17 in Zatížení
Vzdálenost podpěr 1,0 m 0,35 kN/m Vzdálenost podpěr 1,5 m 0,2 kN/m Vzdálenost podpěr 2,0 m 0,1 kN/m Vzdálenost podpěr 2,5 m 0,1 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 4,3273 kg CO2e / 1 metr CO₂ Footprint (GWP) 4,3273 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram mřížového žlabu typu GRM 55 VA
