Mřížový žlab GR-Magic® 55 FT 3000 | 500 | 55 | 4,8 | 220 | Ne

Mřížový žlab GR-Magic® 55 FT

Obj. č. 6001432 | EAN 4012196815173

Obj. č. / Typ

Délka	3000 mm

Šířka

Výška	55 mm

Průměr drátu

Užitečný průřez

Zachování funkčnosti

Popis výrobku

Popis výrobku

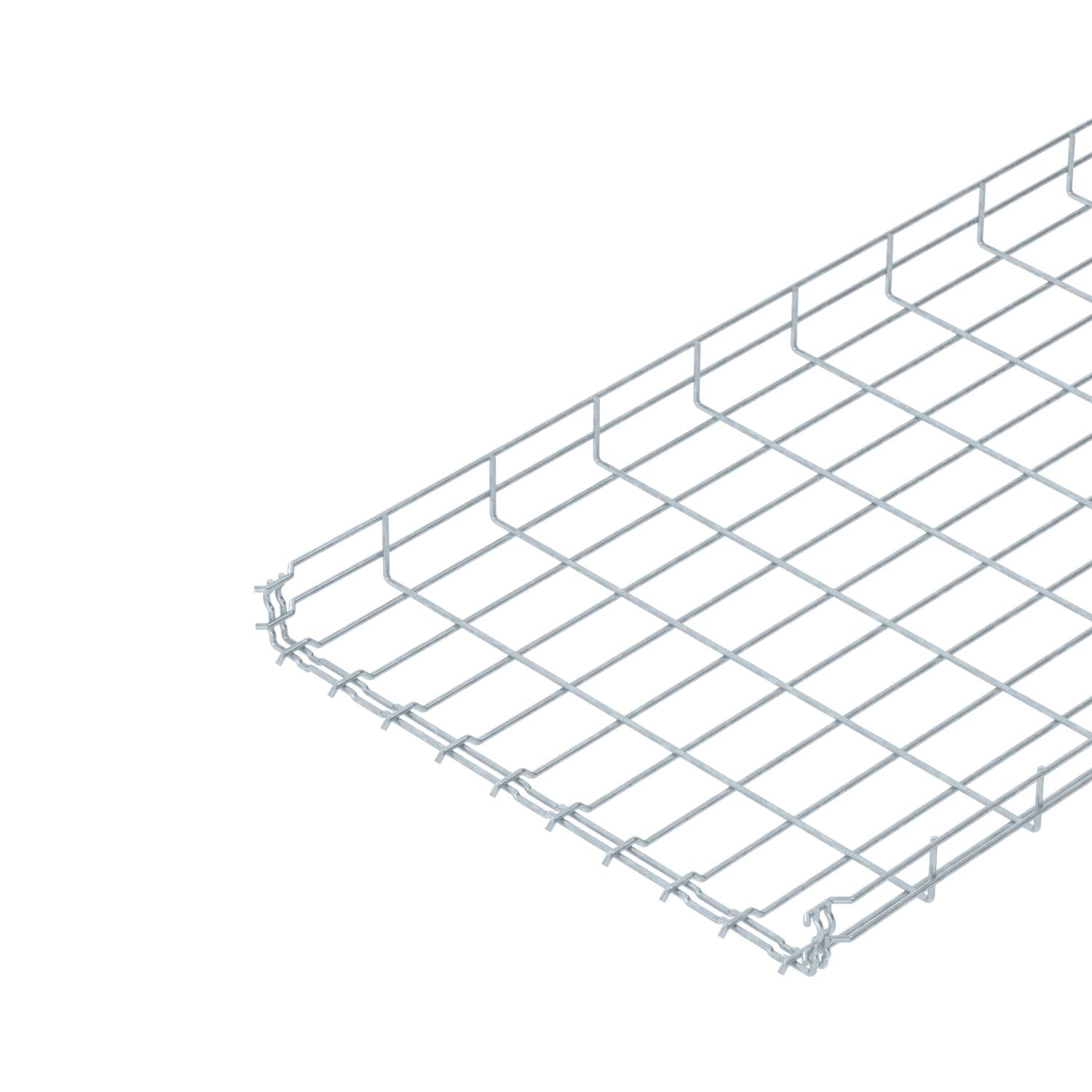

Mřížový žlab s vytvarovanou integrovanou spojkou s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
Přesné údaje o klasifikaci UL najdete v příslušném schválení.

Pro mřížový žlab nejsou nutné žádné další spojovací prvky, díly se jednoduše navzájem zasunou. Rozměr ok je 50 x 100 mm (výjimka GRM 55/50 = 20 x 100 mm).

Technické údaje

Technické údaje

Barva	pozinkováno
Bezšroubové spojky	Ano
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Integrovaná přepážka	bez
Materiál	Ocel
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne

Provedení spojky	Integrovaná spojka
Průměr drátu	4,8 mm
Rozměr	55x500x3000
Tvar profilu	Tvar U
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	22000 mm²
Užitečný průřez	220 cm²
Zachování funkčnosti	Ne

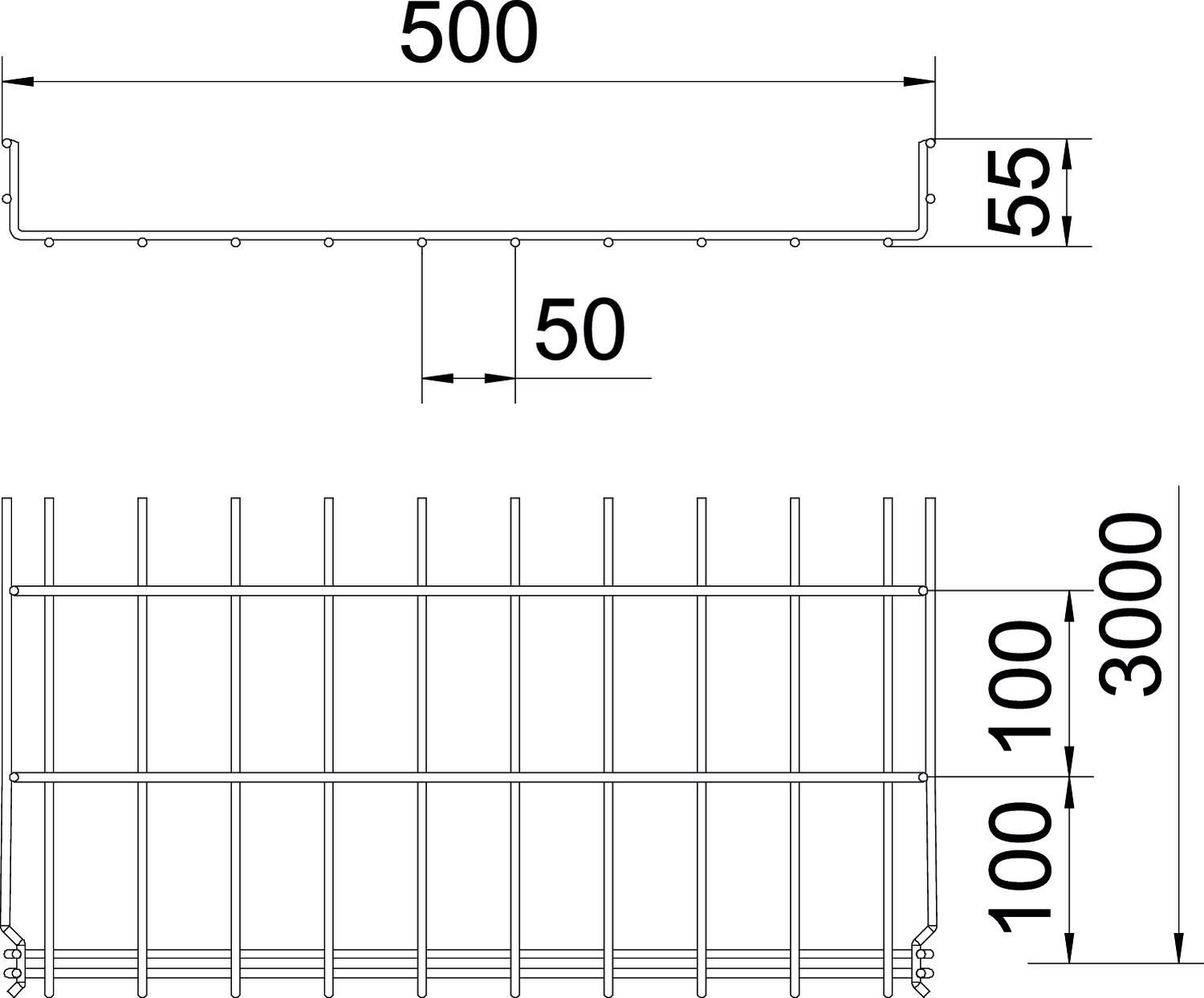

Rozměry

Délka	3000 mm
Rozměr H	58 mm
Rozměr B	500 mm
Šířka	500 mm

Šířka	19,69 in
Výška	2,17 in
Výška	55 mm

Zatížení

Vzdálenost podpěr 1,0 m	0,9 kN/m
Vzdálenost podpěr 1,5 m	0,6 kN/m

Vzdálenost podpěr 2,0 m	0,3 kN/m
Vzdálenost podpěr 2,5 m	0,25 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	5,8414 kg CO2e / 1 metr
CO₂ Footprint (GWP)	5,8414 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Zatěžovací diagram mřížového žlabu GR-Magic typu GRM 55

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Průměr drátu	Užitečný průřez	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	Ano	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	Ano	6001416	m	3 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	Ano	6001418	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	Ano	6001420	m	3 m
GRM 55 200 4.8FT	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	Ano	6001421	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	Ano	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	Ano	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	Ne	6001432	m	3 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	Ne	6001436	m	3 m
