Mřížový žlab GR-Magic® 55, s přepážkou
Obj. č. 6006457 | EAN 4012196151936
- Popis výrobku
-

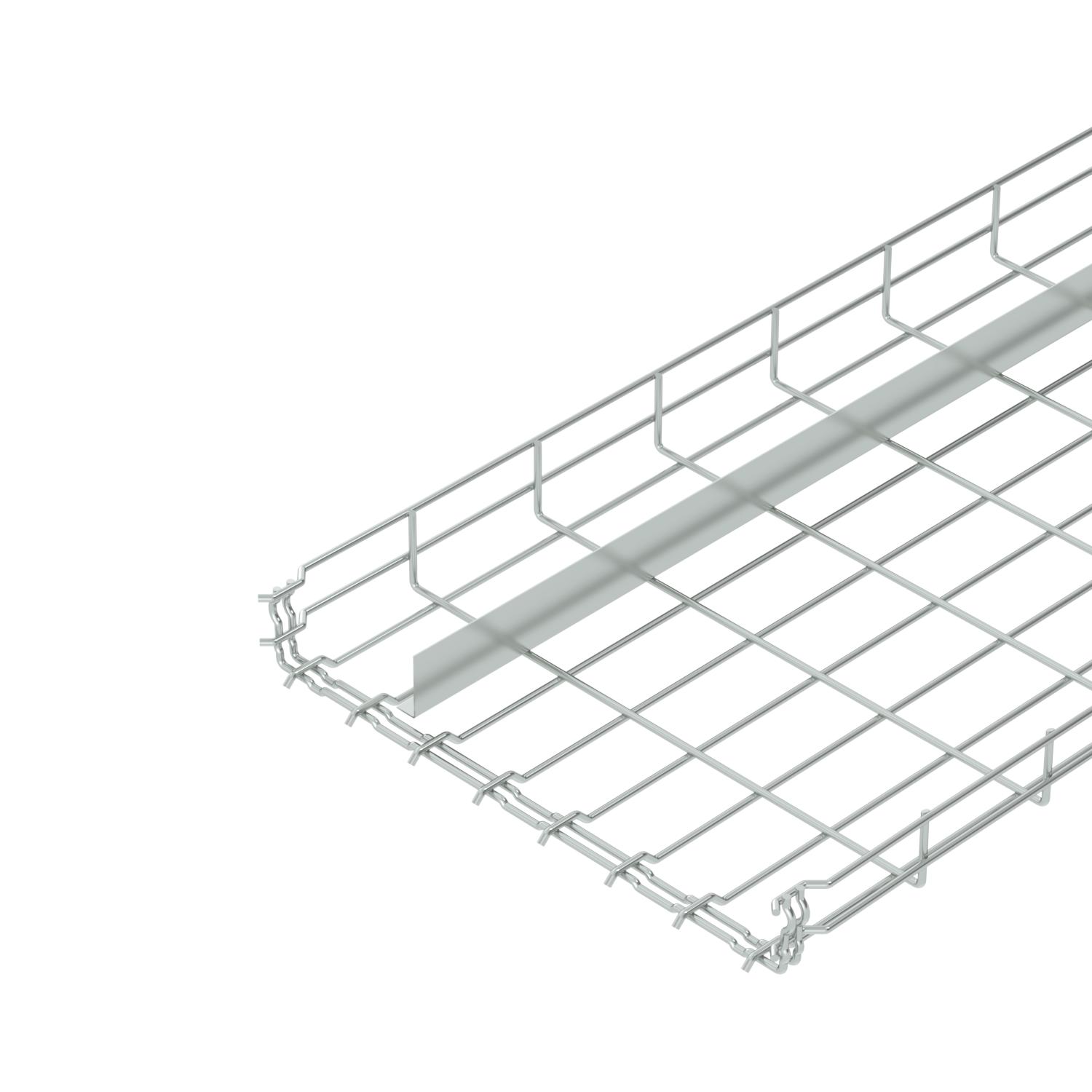

Popis výrobkuMřížový žlab s tvarovanou integrovanou spojkou a přivařenou přepážkou s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
Pro mřížový žlab nejsou nutné žádné další spojovací prvky, díly se jednoduše navzájem zasunou. Rozměr ok je 50 x 100 mm.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Bezšroubové spojky Ano Druh spojky kabelového nosného systému Upevnění naklapnutím Integrovaná přepážka jedna Materiál Ocel Nerezová ocel, mořená Ne Povrch Galvanicky pozinkováno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Průměr drátu 4,8 mm Rozměr 55x400x3000 Tvar profilu Tvar U Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 175 cm² Užitečný průřez 17500 mm² Zachování funkčnosti Ne Rozměry

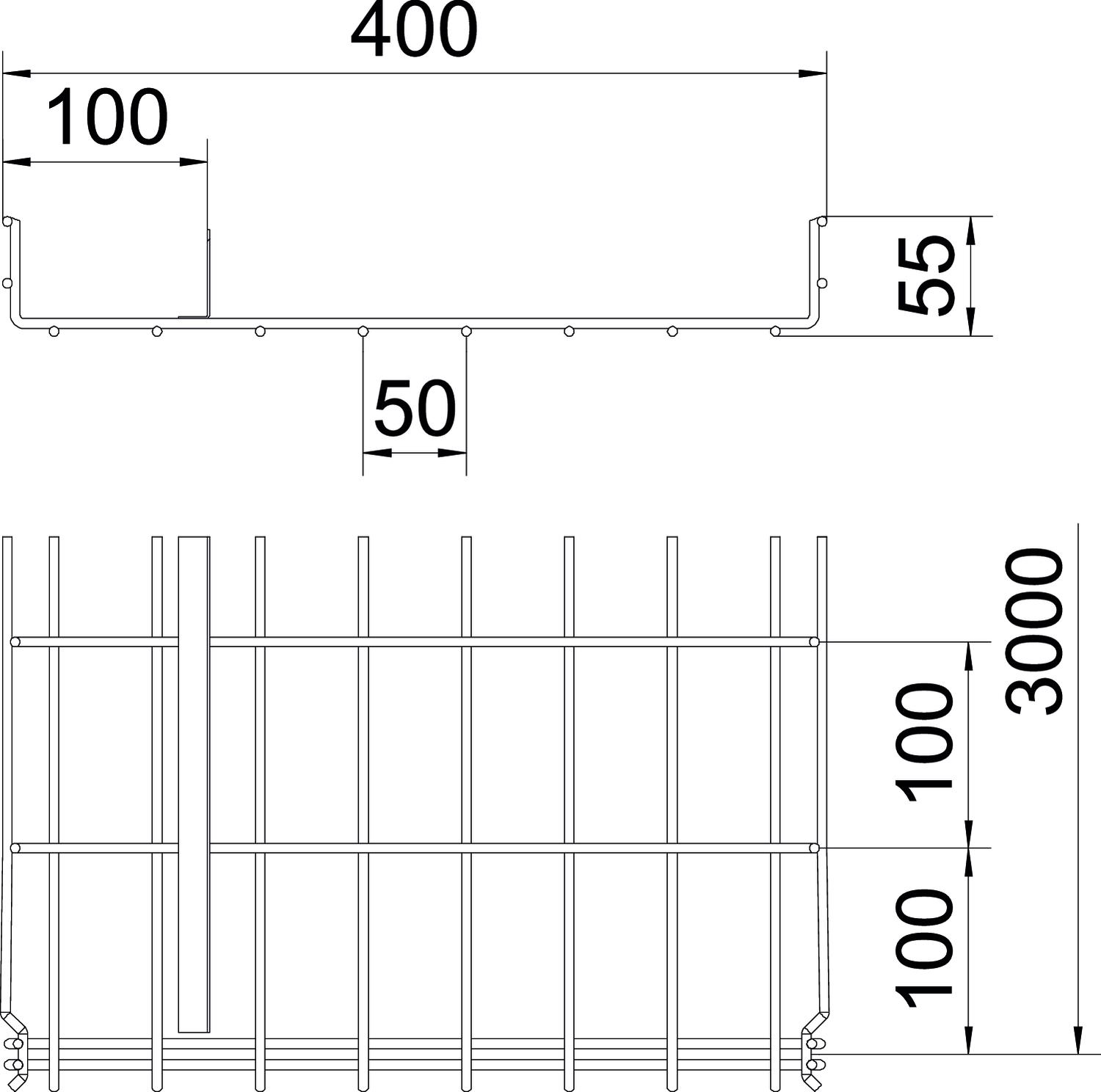

Délka 3000 mm Rozměr H 58 mm Rozměr A 299,5 mm Rozměr B 400 mm Šířka 400 mm Šířka 15,75 in Výška 2,17 in Výška 55 mm Zatížení
Vzdálenost podpěr 1,0 m 1,5 kN/m Vzdálenost podpěr 1,5 m 0,8 kN/m Vzdálenost podpěr 2,0 m 0,4 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 5,1541 kg CO2e / 1 metr CO₂ Footprint (GWP) 5,1541 kg CO₂e Datum stanovení hodnoty CO2 2025-05-21T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram mřížového žlabu GR-Magic typu GRM-1T 55
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko pro mřížový žlab, naklapávací, FS
DGRR 400 FS 6001850 3 m
Rohová spojka G
GEV 36 G 6016715 20 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Svorka pro upevnění přepážky
KS GR A2 6062282 30 Kus
Kabelový odbočný plech FS
KAB GR FS 6220139 10 Kus - Ke stažení
-
