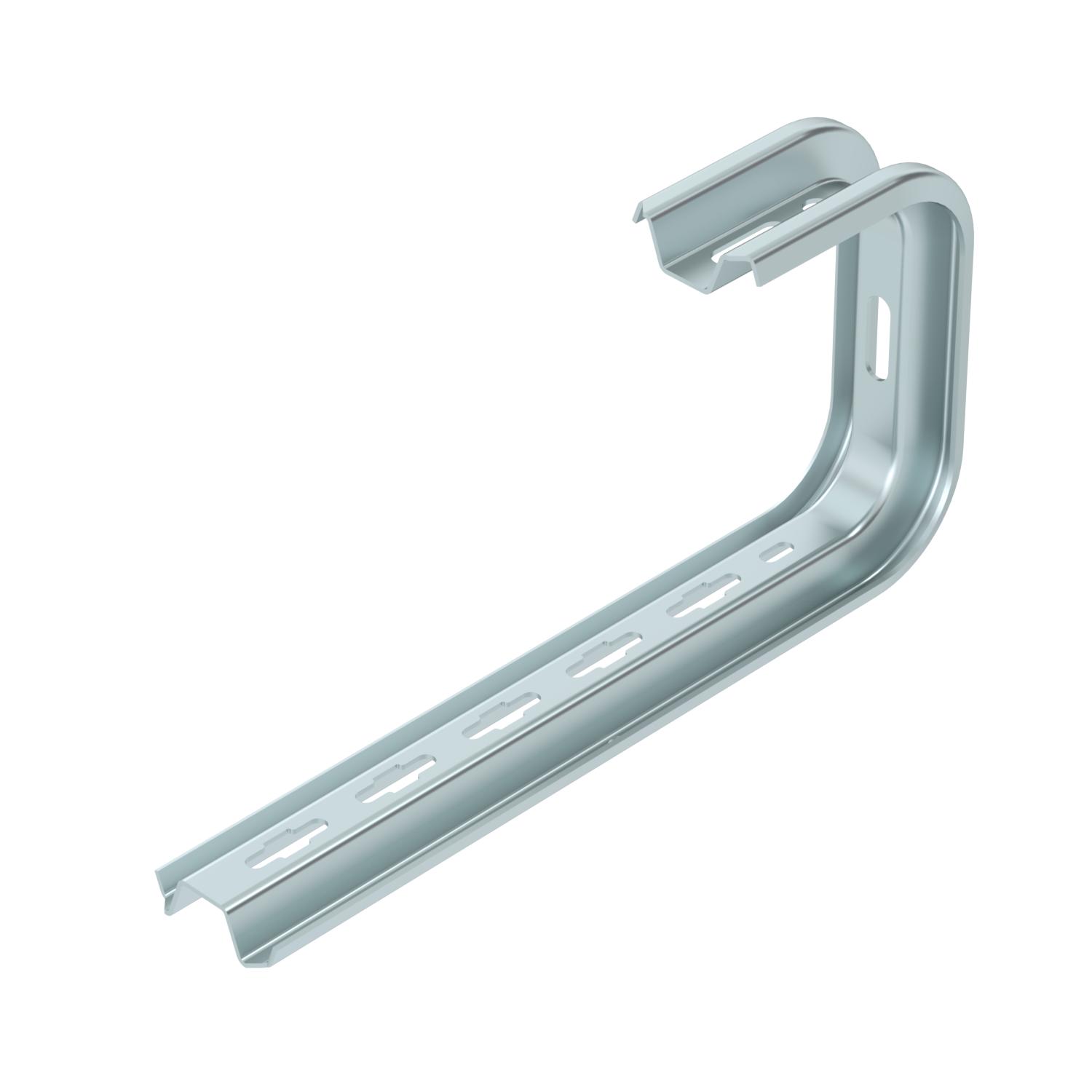

Nástěnný a stropní držák TP FS
Obj. č. 6363822 | EAN 4012196198733
- Popis výrobku
-
Popis výrobkuNástěnný a stropní držák TP pro univerzální připevnění do stavebního objektu.
Důležité upozornění! Je-li třmen připevněn přímo na stěnu nebo na strop, je třeba z důvodů stability vsadit vždy rozpěrku typu DS 4.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno F v kN stěna 0,55 kN F v kN strop 0,5 kN Materiál Ocel Nastavitelný Ne Odpovídá požadavkům ROHS Ano Povrch pásově zinkováno Pro šířku max. 300 mm Pro šířku min. 300 Produktová řada Řada TP Provedení Závěsný třmen (třmen C) Rozměr B345mm Vhodný pro kabelový žebřík Ano Vhodný pro kabelový žlab Ano Vhodný pro mřížový žlab Ano Zachování funkčnosti Ne Rozměry

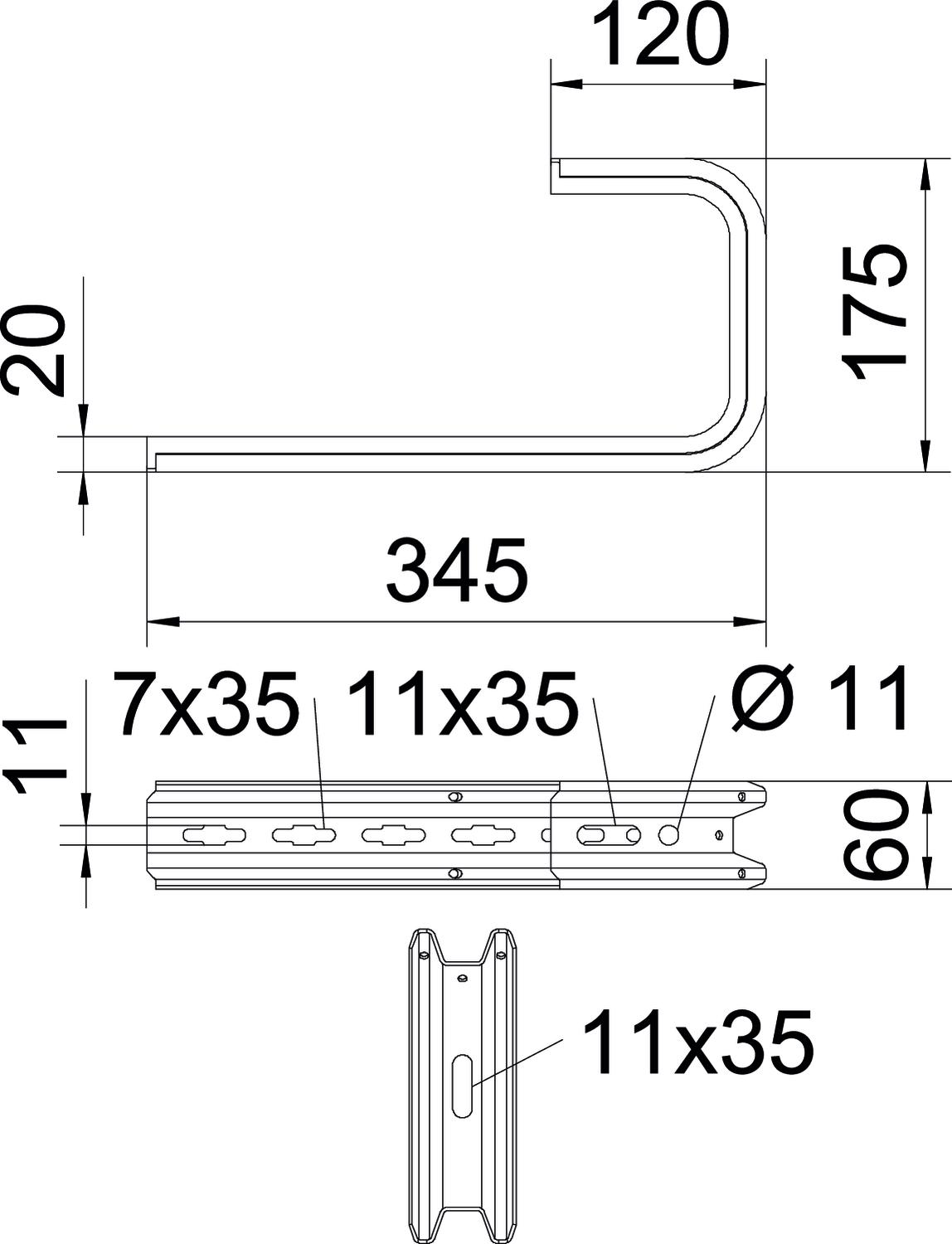

Délka 345 mm Rozměr H 175 mm Rozměr B 345 mm Šířka 345 mm Výška 60 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 1,8615 kg CO2e / 1 Kus CO₂ Footprint (GWP) 1,8615 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Technické údaje
Zatěžovací diagram stropního držáku TPD
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
Datový list TPD 345 FS / 6363822 , 0.28MB , pdfEU prohlášení o shodě TPD 345 FS / 6363822 , 0.13MB , pdfREACH Prohlášení o shodě TPD 345 FS / 6363822 , 0.12MB , pdfRoHS Prohlášení o shodě TPD 345 FS / 6363822 , 0.13MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdfNávod k montáži Návod k montáži systémů profilů TP , 0.04MB , pdf
