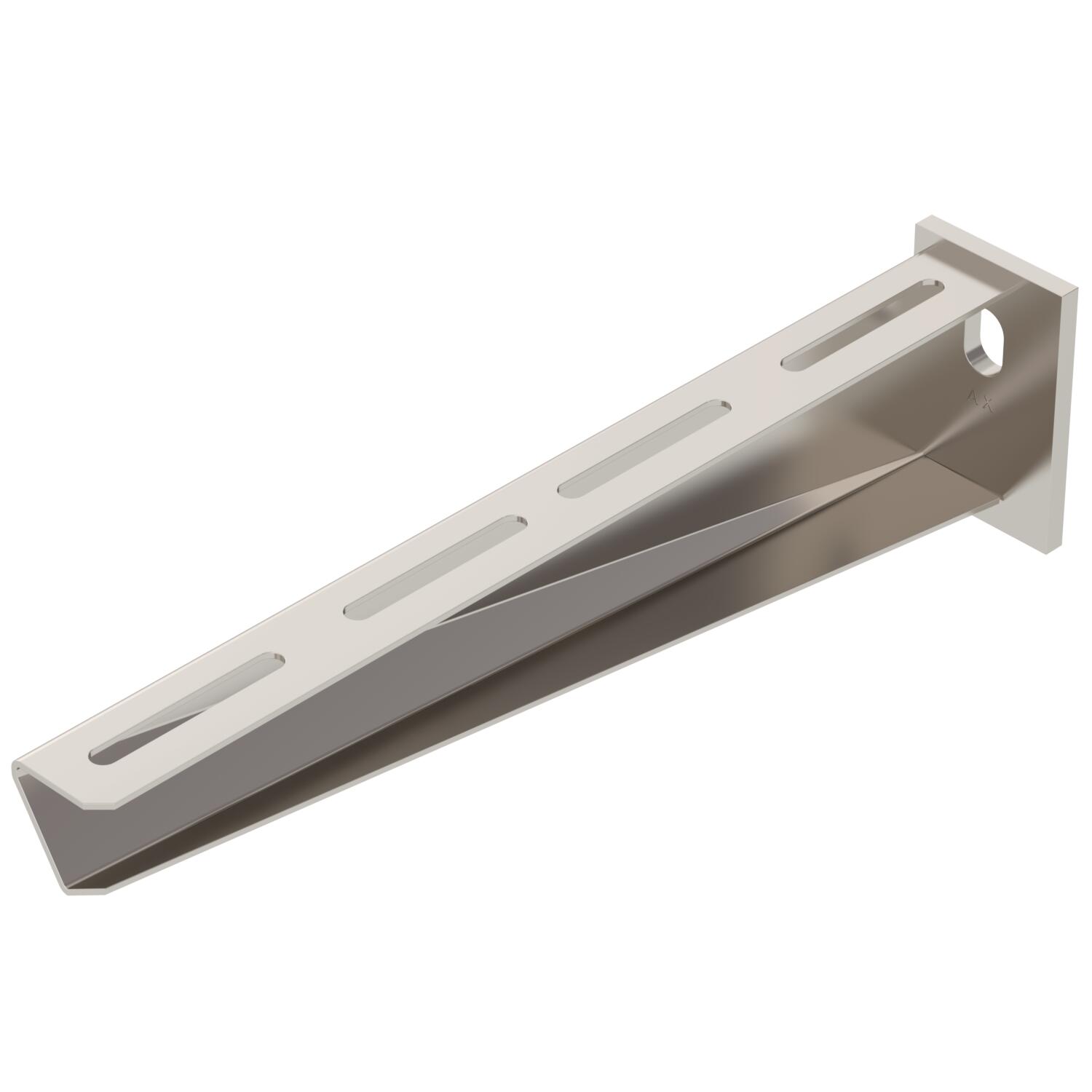

Nástěnný a závěsný výložník AW 30 A2
Obj. č. 6442854 | EAN 4012196209118
- Popis výrobku
-
Popis výrobkuStředně těžký nástěnný a závěsový výložník s navařenou základovou deskou.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!
-
- Technické údaje
-
Technické údaje

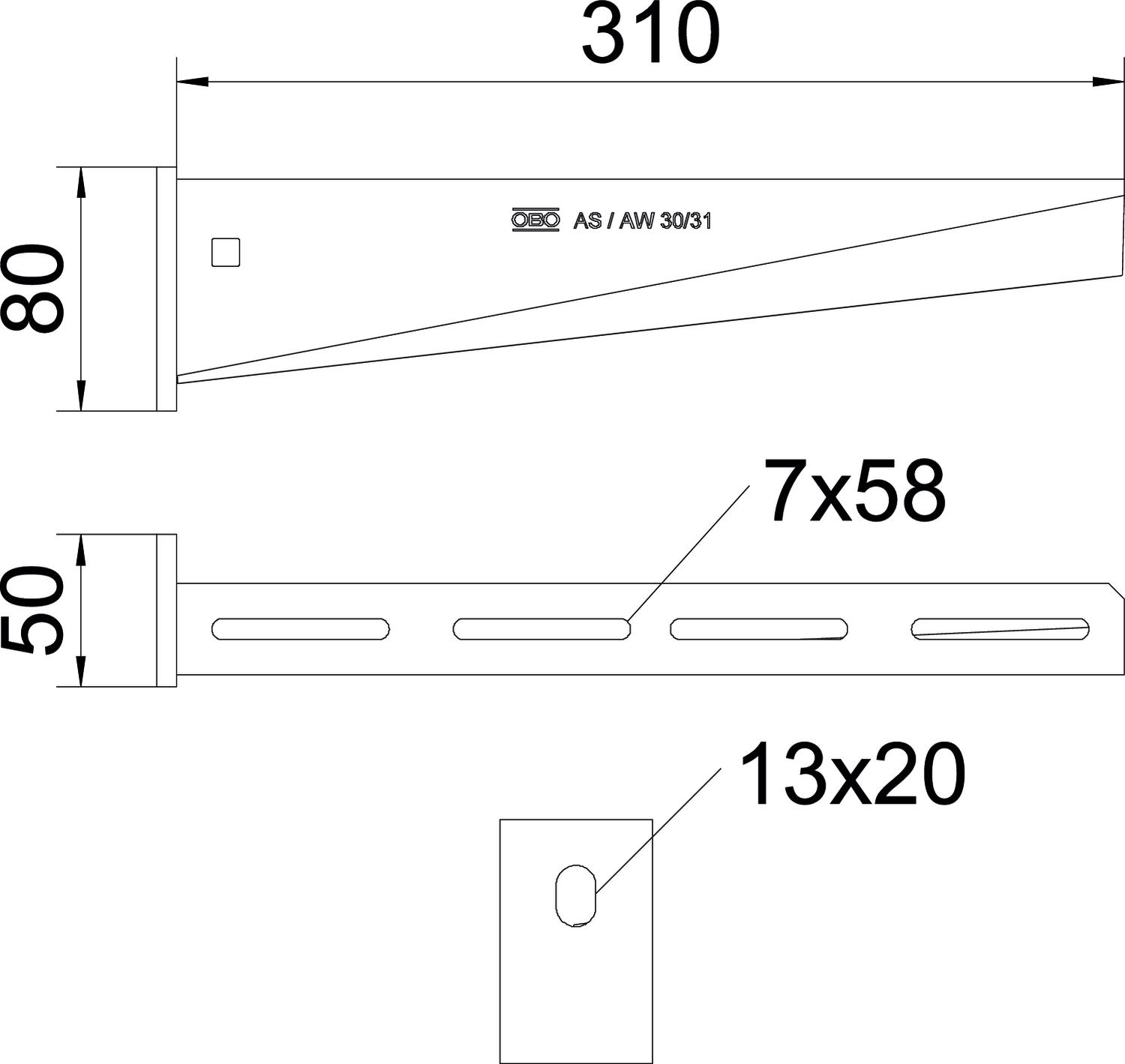

Barva ocelová CO2 stopa (GWP) od kolébky po bránu 3,5941 kg CO2e / 1 Kus Délka 50 mm F v kN 3 kN Materiál Nerez ocel, materiál 1.4307 Nerezová ocel, mořená Ano Povrch Holé, dodatečně ošetřeno Provedení Nástěnný a závěsný výložník Průměr otvoru 13 mm Rozměr B310mm Rozměr H 80 mm Rozměr A 50 mm Rozměr B 310 mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Šířka 310 mm Výška 80 mm Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram výložníku AW 30
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi A2
FRSB 6x12 A2 6406138 100 Kus - Ke stažení
-
Datový list AW 30 31 A2 / 6442854 , 0.25MB , pdfEU prohlášení o shodě AW 30 31 A2 / 6442854 , 0.13MB , pdfUK - Prohlášení shody AW 30 31 A2 / 6442854 , 0.09MB , pdfREACH Prohlášení o shodě AW 30 31 A2 / 6442854 , 0.12MB , pdfRoHS Prohlášení o shodě AW 30 31 A2 / 6442854 , 0.12MB , pdfEnvironmentální prohlášení o produktu (EPD) AW 30 31 A2 / 6442854 , 1.48MB , pdfNávod k montáži Návod k montáži systémů profilů U , 2.02MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
