Nástěnný a závěsný výložník AW 30 FT
Obj. č. 6419844 | EAN 4012196207015
- Popis výrobku
-

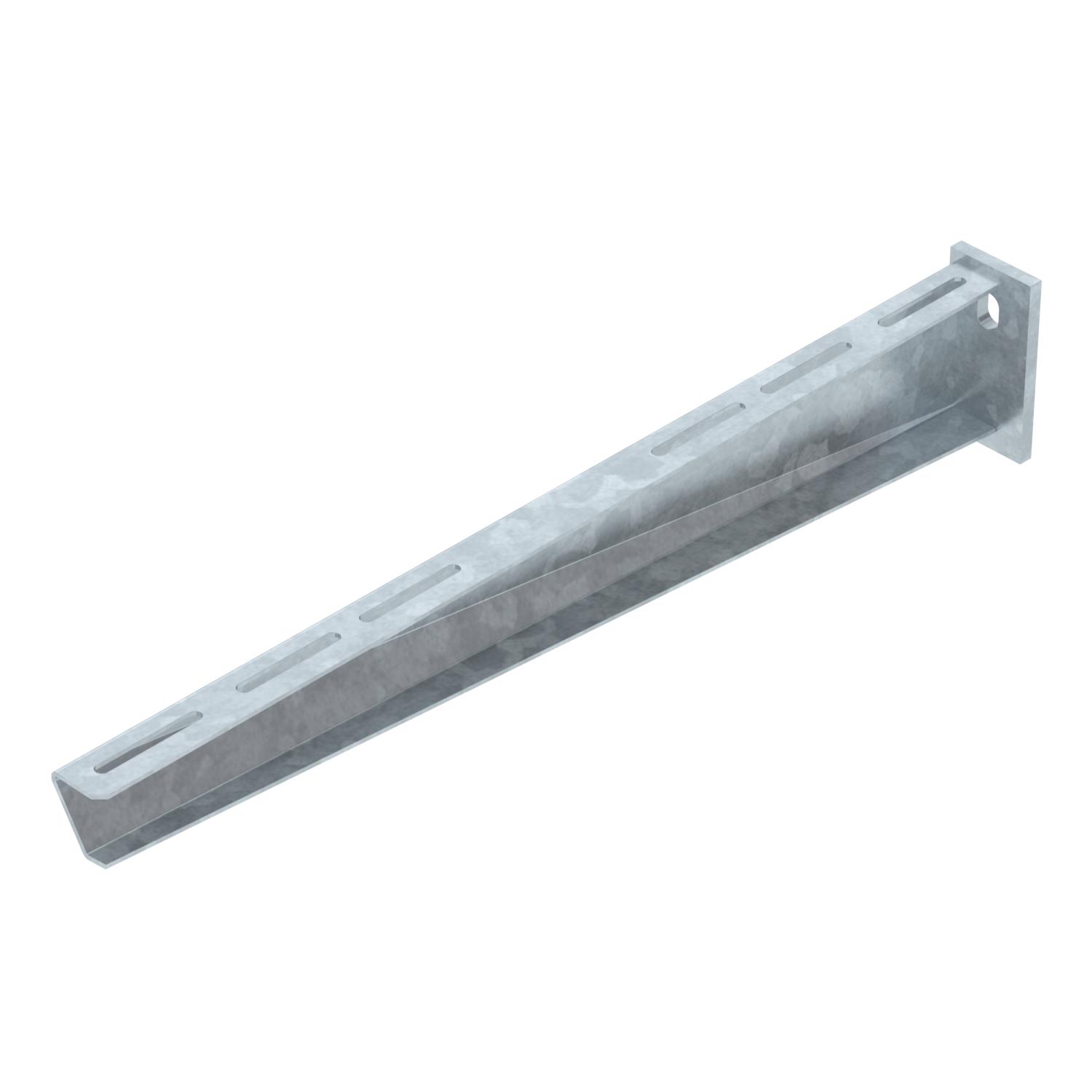

Popis výrobkuStředně těžký nástěnný a závěsový výložník s navařenou základovou deskou.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!
-
- Technické údaje
-
Technické údaje

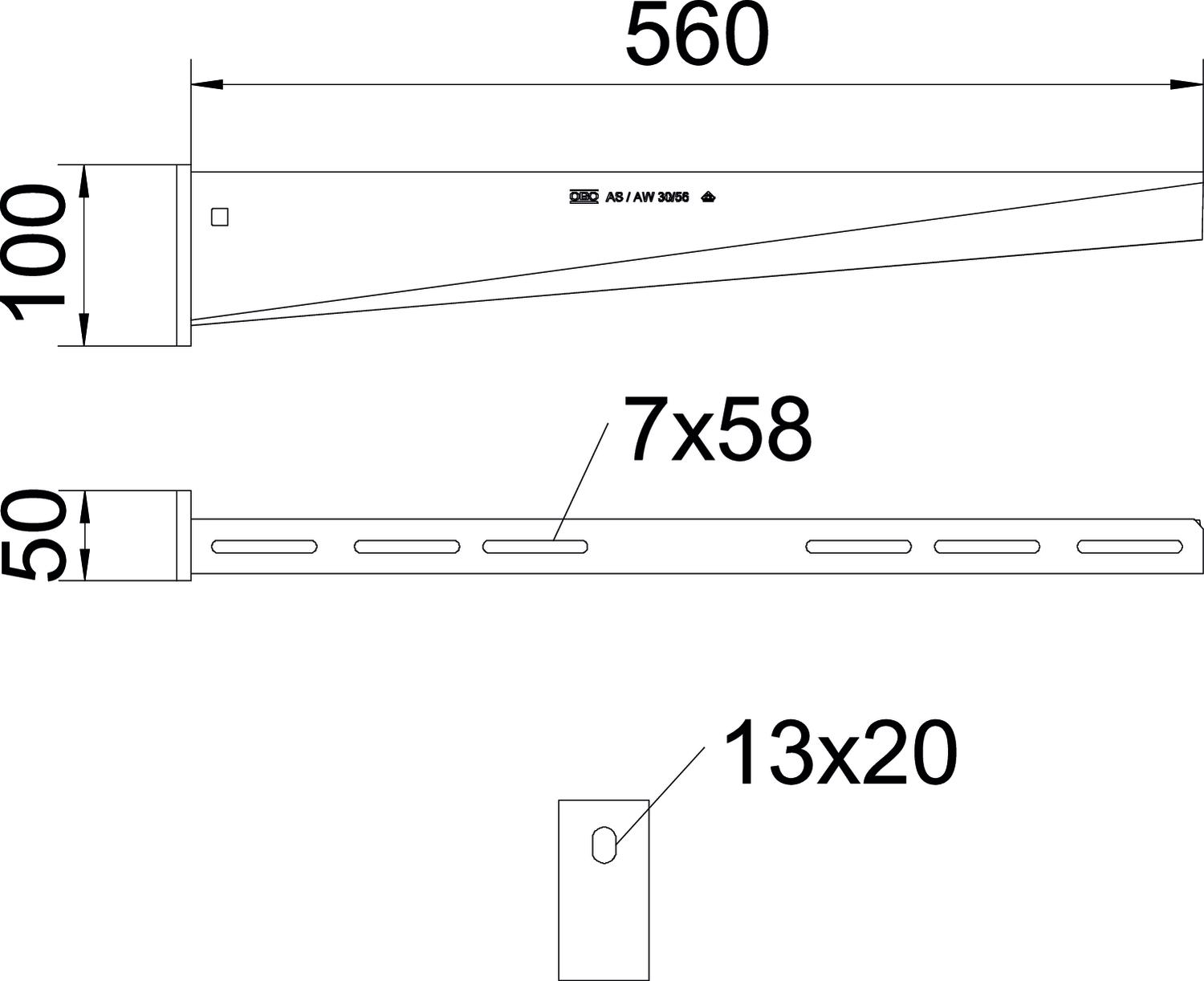

Barva pozinkováno F v kN 3 kN Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení Nástěnný a závěsný výložník Průměr otvoru 13 mm Rozměr B560mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Výrobky EPD Ano Zachování funkčnosti Ne Rozměry
Délka 50 mm Rozměr H 100 mm Rozměr A 50 mm Rozměr B 560 mm Šířka 560 mm Výška 100 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 3,8849 kg CO2e / 1 Kus CO₂ Footprint (GWP) 3,8849 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram výložníku AW 30
- Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
Datový list AW 30 56 FT / 6419844 , 0.28MB , pdfEU prohlášení o shodě AW 30 56 FT / 6419844 , 0.13MB , pdfUK - Prohlášení shody AW 30 56 FT / 6419844 , 0.09MB , pdfREACH Prohlášení o shodě AW 30 56 FT / 6419844 , 0.12MB , pdfRoHS Prohlášení o shodě AW 30 56 FT / 6419844 , 0.12MB , pdfEnvironmentální prohlášení o produktu (EPD) AW 30 56 FT / 6419844 , 2.03MB , pdfSchvalovací značka Povolení značky VDE – závěsy a výložníky , 0.12MB , pdfNávod k montáži Návod k montáži systémů profilů U , 2.02MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
