Nástěnný a závěsný výložník AW 55 A2 410 | 5,5 | ocelová

Nástěnný a závěsný výložník AW 55 A2

Obj. č. 6443071 | EAN 4012196617111

Obj. č. / Typ

Šířka

F v kN	5,5 kN

Barva	ocelová

Popis výrobku

Popis výrobku

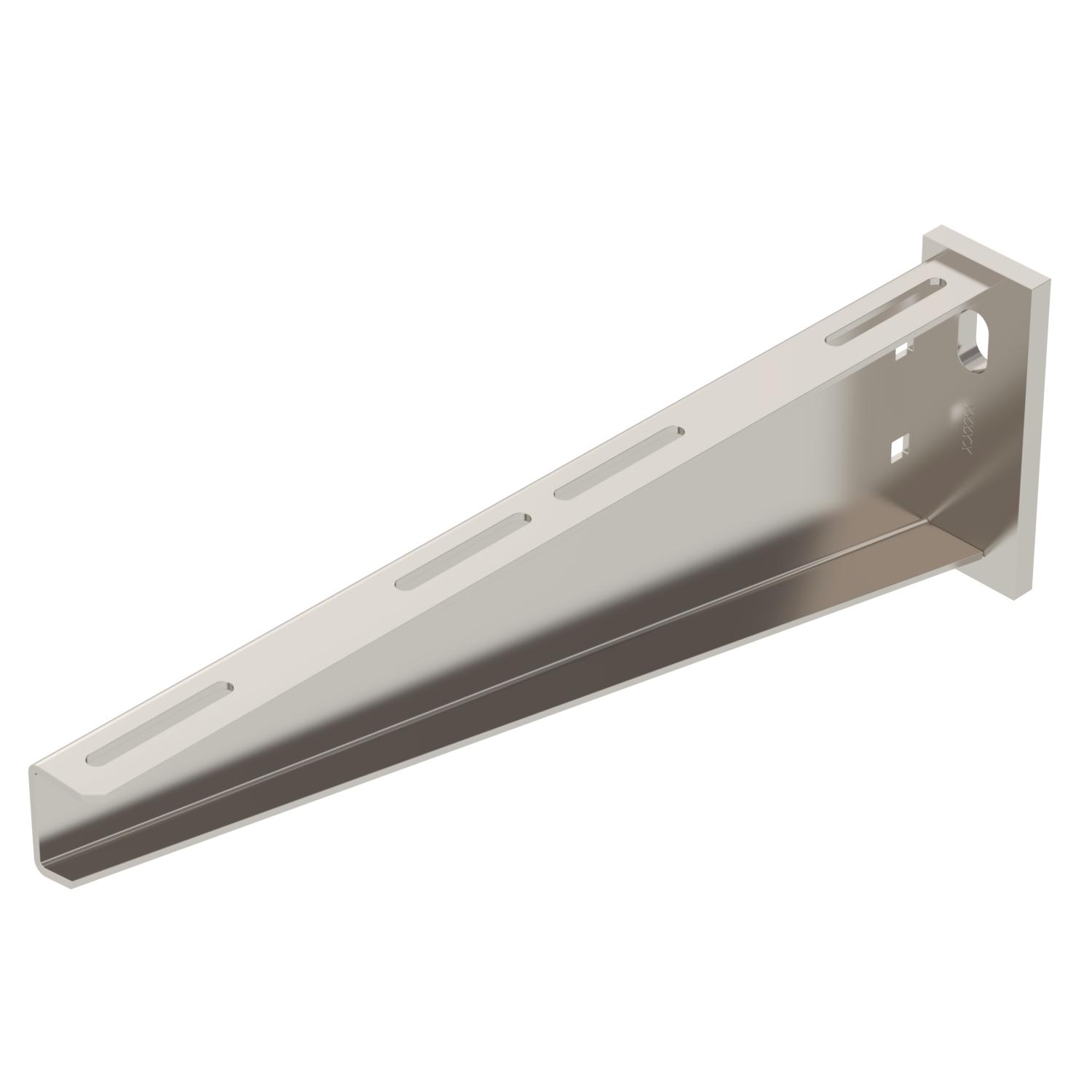

Těžký nástěnný a závěsový výložník s navařenou základovou deskou.

Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!

Technické údaje

Technické údaje

Barva	ocelová
CO2 stopa (GWP) od kolébky po bránu	9,5283 kg CO2e / 1 Kus
Délka	50 mm
F v kN	5,5 kN
Materiál	Nerez ocel, materiál 1.4307
Nerezová ocel, mořená	Ano
Povrch	Holé, dodatečně ošetřeno
Provedení	Nástěnný a závěsný výložník
Průměr otvoru	13,5 mm

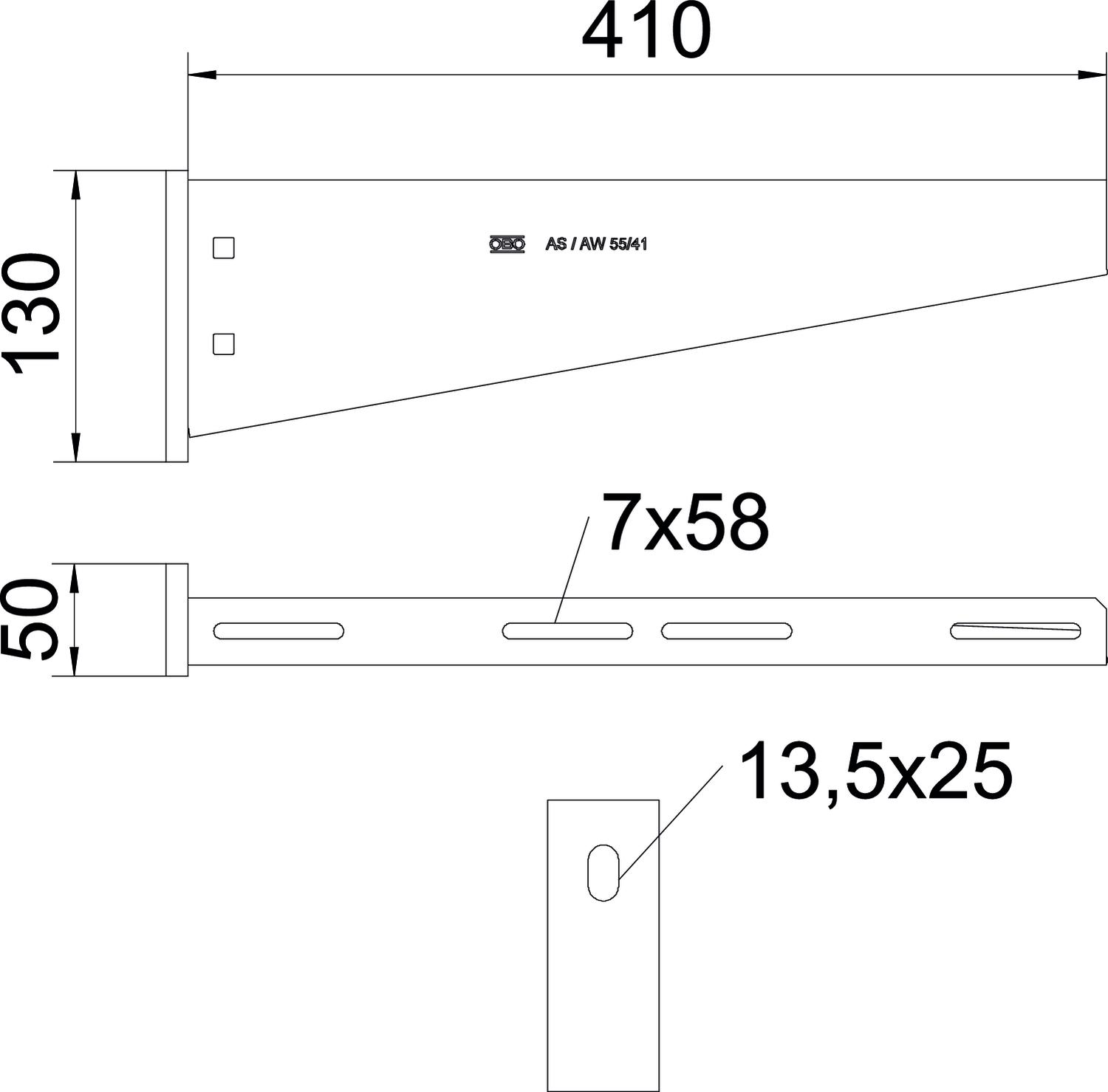

Rozměr	B410mm
Rozměr H	130 mm
Rozměr A	50 mm
Rozměr B	410 mm
Rozsah úhlu, max.	90 mm
Rozsah úhlu, min.	90 mm
Šířka	410 mm
Výška	130 mm
Zachování funkčnosti	Ne

Technické údaje

Zatěžovací diagram výložníku typu AW 55

Průhyb konce výložníku při dovoleném zatížení výložníku
Přípustné zatížení výložníku v kN bez zatížení člověkem
Křivka zatížení s délkami výložníků v mm

Všechny typy

Všechny typy

Typ	Šířka	F v kN	Barva	Obj. č.	Množství	Nejm. prod. jedn.
AW 55 21 A2	210 mm	5,5 kN	ocelová	6443063	Kus	1 Kus
AW 55 31 A2	310 mm	5,5 kN	ocelová	6443067	Kus	1 Kus
AW 55 41 A2	410 mm	5,5 kN	ocelová	6443071	Kus	1 Kus
AW 55 51 A2	510 mm	5,5 kN	ocelová	6443075	Kus	1 Kus
AW 55 61 A2	610 mm	5,5 kN	ocelová	6443079	Kus	1 Kus
AW 55 71 A2	710 mm	5,5 kN	ocelová	6443083	Kus	1 Kus
