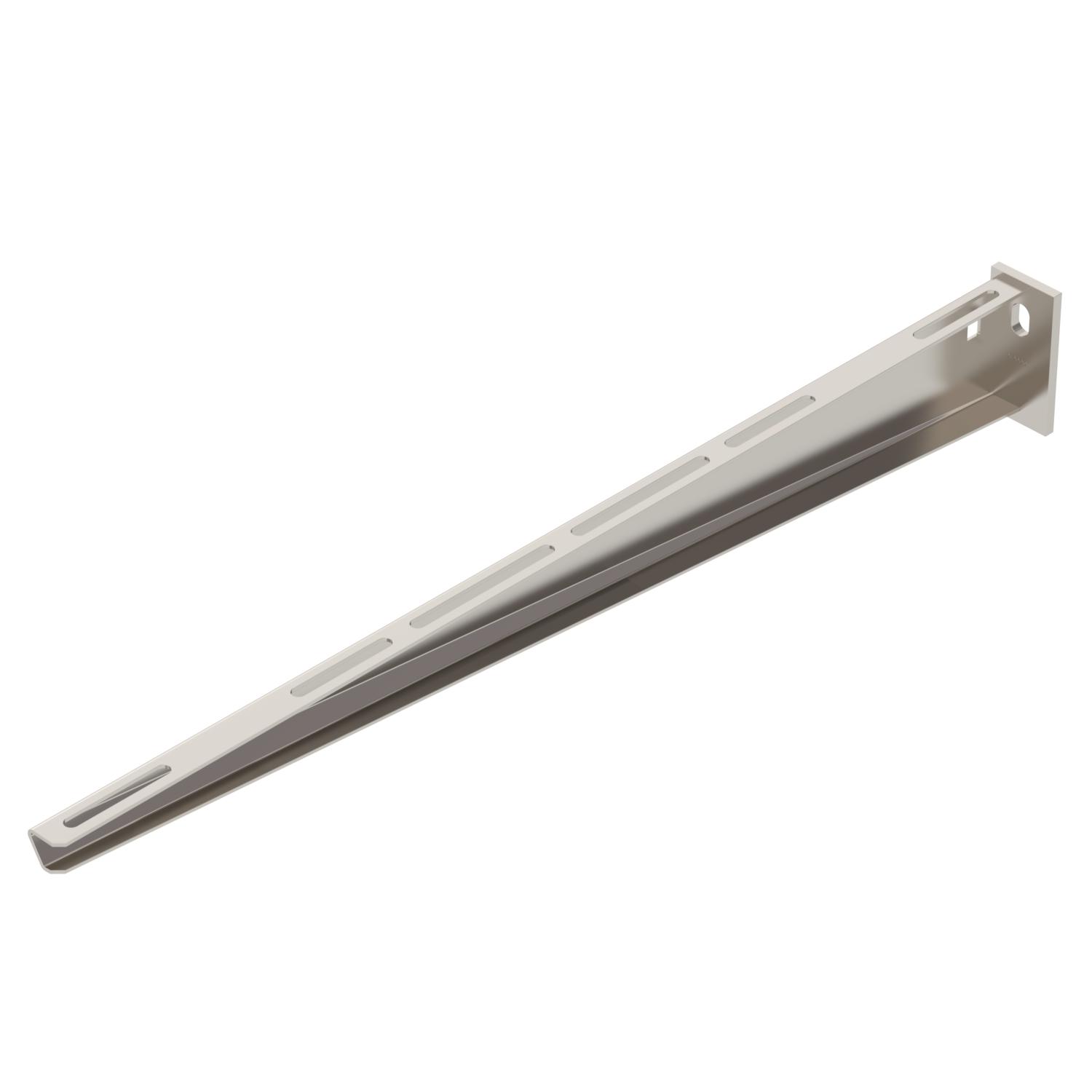

Nástěnný a závěsový výložník AW 15 A4
Obj. č. 6392059 | EAN 4012196817931
- Popis výrobku
-
Popis výrobkuLehký nástěnný a závěsový výložník s navařenou základovou deskou.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!
-
- Technické údaje
-
Technické údaje
Barva ocelová F v kN 1,5 kN Materiál Nerez ocel, materiál 1.4571 Nerezová ocel, mořená Ano Povrch Holé, dodatečně ošetřeno Provedení Nástěnný a závěsný výložník Průměr otvoru 11 mm Rozměr B610mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Zachování funkčnosti Ne Rozměry

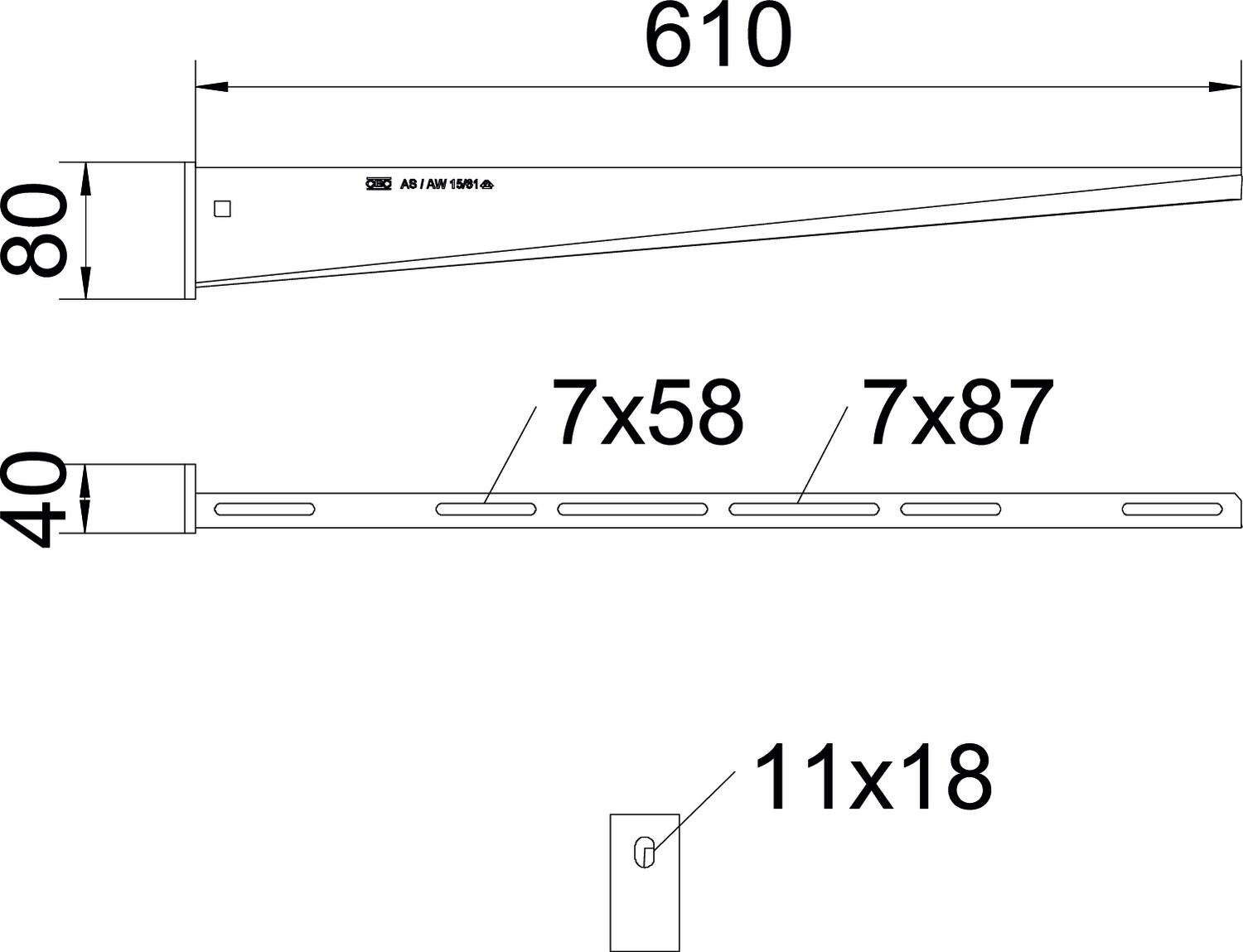

Délka 40 mm Rozměr H 80 mm Rozměr A 40 mm Rozměr B 610 mm Šířka 610 mm Výška 80 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 4,9996 kg CO2e / 1 Kus CO₂ Footprint (GWP) 4,9996 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram výložníku typu AW 15
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi A4
FRSB 6x12 A4 6406142 100 Kus - Ke stažení
-
