Nástěnný a závěsový výložník AW 15 FT 110 | 1,5 | pozinkováno

Nástěnný a závěsový výložník AW 15 FT

Obj. č. 6420656 | EAN 4012196207077

Obj. č. / Typ

Šířka

F v kN	1,5 kN

Barva	pozinkováno

Popis výrobku

Popis výrobku

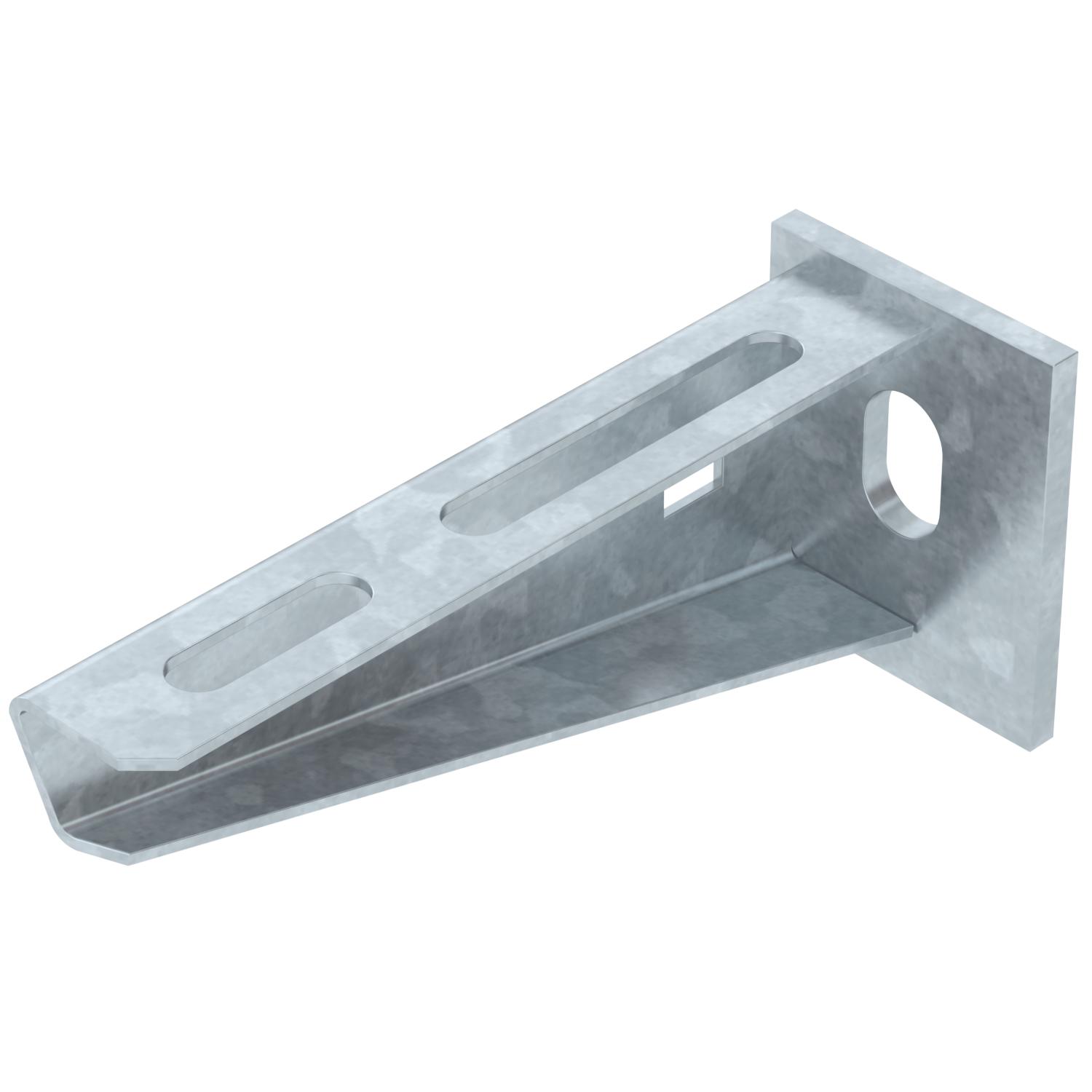

Lehký nástěnný a závěsový výložník s navařenou základovou deskou.

Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!

Technické údaje

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	0,3282 kg CO2e / 1 Kus
Délka	40 mm
F v kN	1,5 kN
Materiál	Ocel
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení	Nástěnný a závěsný výložník
Průměr otvoru	11 mm

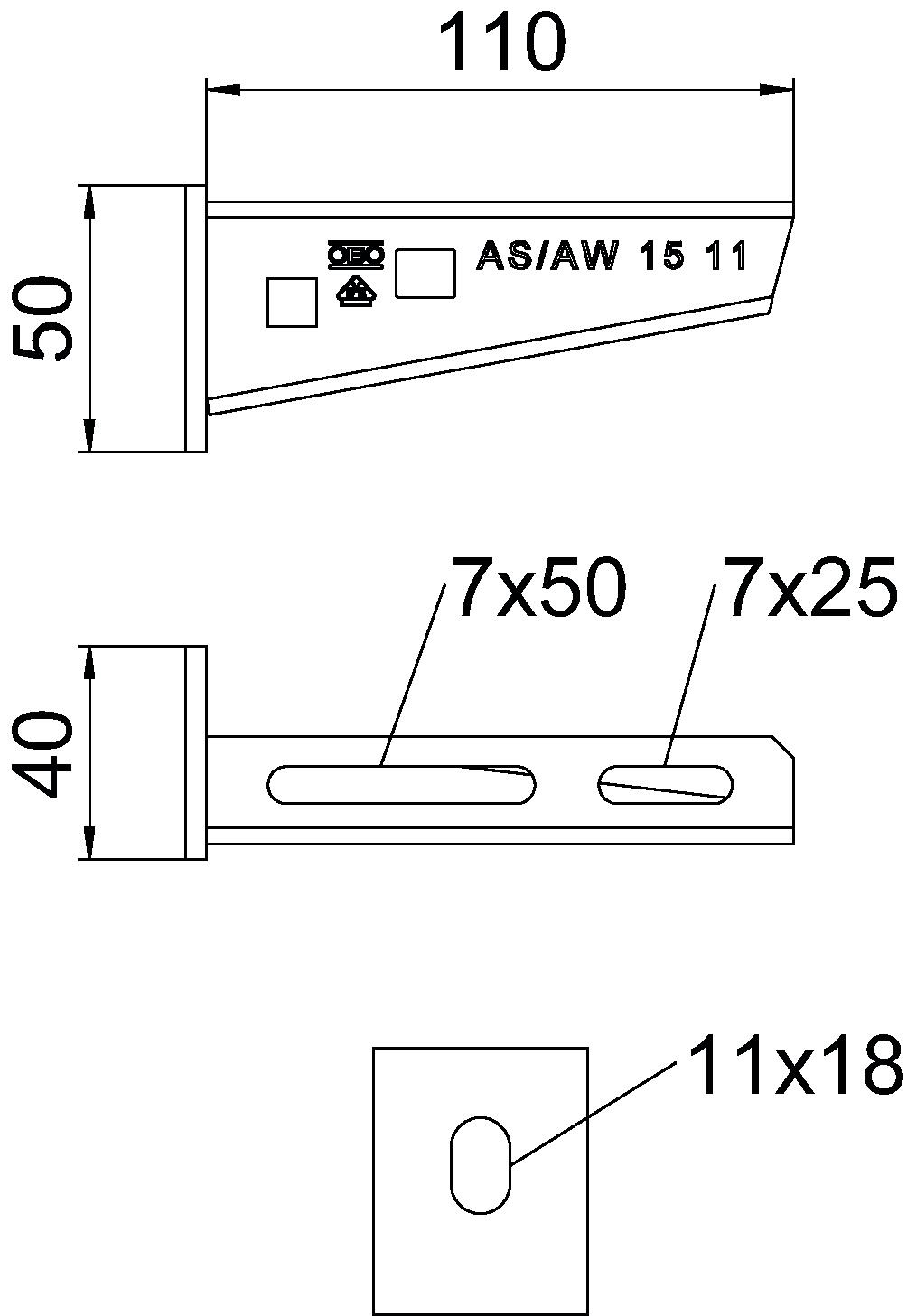

Rozměr	B110mm
Rozměr H	50 mm

Rozměr A	40 mm
Rozměr B	110 mm
Rozsah úhlu, max.	90 mm
Rozsah úhlu, min.	90 mm
Šířka	110 mm
Šířka	4 in
Výrobky EPD	Ano
Výška	50 mm
Výška	1,97 in
Zachování funkčnosti	Ano

Technické údaje

Zatěžovací diagram výložníku typu AW 15

Průhyb konce výložníku při dovoleném zatížení výložníku
Přípustné zatížení výložníku v kN bez zatížení člověkem
Křivka zatížení s délkami výložníků v mm

Všechny typy

Všechny typy

Typ	Šířka	F v kN	Barva	Obj. č.	Množství	Nejm. prod. jedn.
AW 15 11 FT	110 mm	1,5 kN	pozinkováno	6420656	Kus	1 Kus
AW 15 16 FT	160 mm	1,5 kN	pozinkováno	6420664	Kus	1 Kus
AW 15 21 FT	210 mm	1,5 kN	pozinkováno	6420680	Kus	1 Kus
AW 15 31 FT	310 mm	1,5 kN	pozinkováno	6420710	Kus	1 Kus
AW 15 41 FT	410 mm	1,5 kN	pozinkováno	6420745	Kus	1 Kus
AW 15 51 FT	510 mm	1,5 kN	pozinkováno	6420788	Kus	1 Kus
AW 15 56 FT	560 mm	1,5 kN	pozinkováno	6420796	Kus	1 Kus
AW 15 61 FT	610 mm	1,5 kN	pozinkováno	6420826	Kus	1 Kus
