Nástěnný a závěsový výložník MWA 12 FS
Obj. č. 6424732 | EAN 4012196636976
- Popis výrobku
-

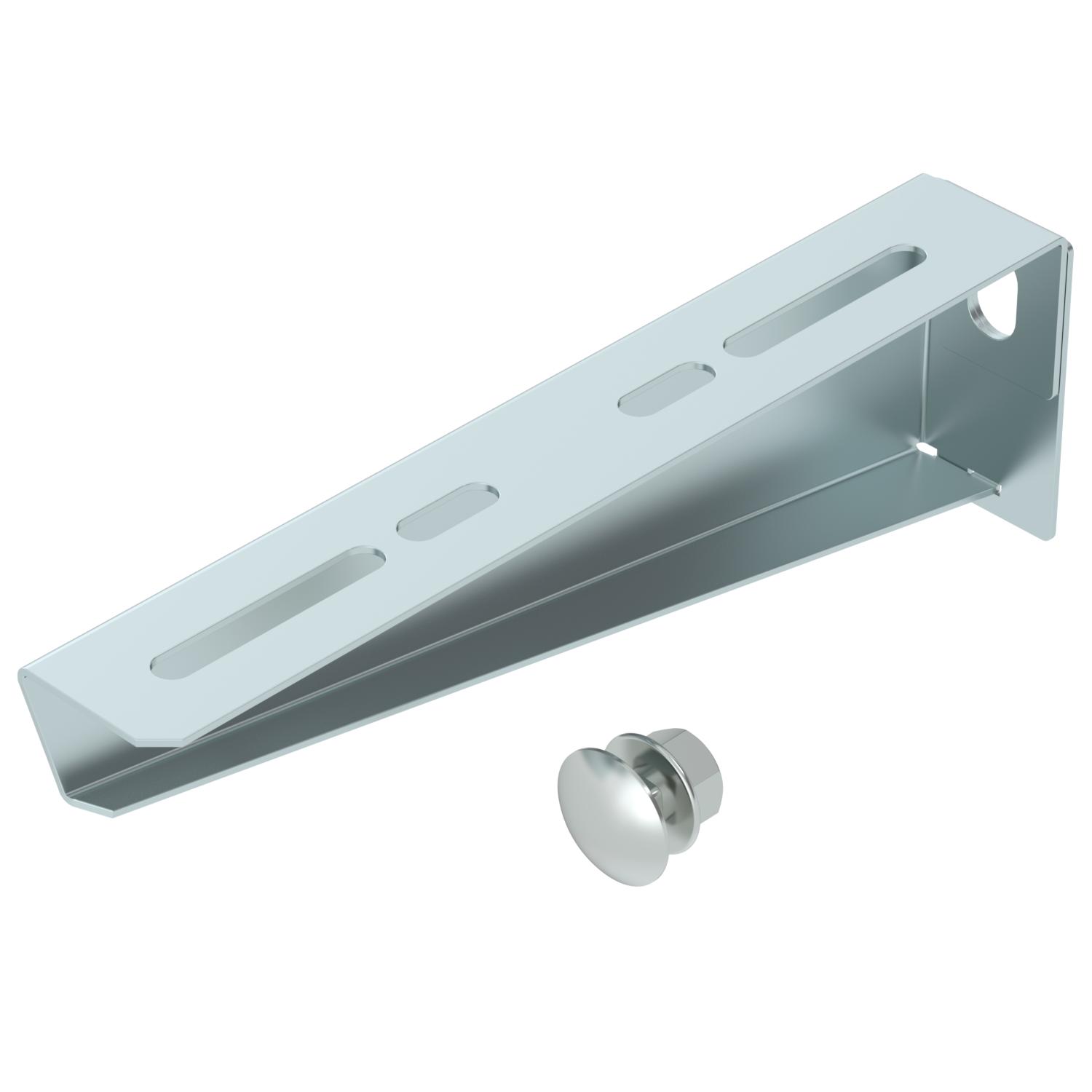

Popis výrobkuLehký nástěnný a závěsný výložník s dosedací plochou vytvořenou zahnutím.
Včetně šroubu M10 x 25 k upevnění na závěs U.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno F v kN 1,2 kN Materiál Ocel Nerezová ocel, mořená Ne Odpovídá požadavkům ROHS Ano Povrch pásově zinkováno Produktová řada Řada MWA Provedení Nástěnný a závěsný výložník Průměr otvoru 11 mm Rozměr B210mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Zachování funkčnosti Ano Rozměry

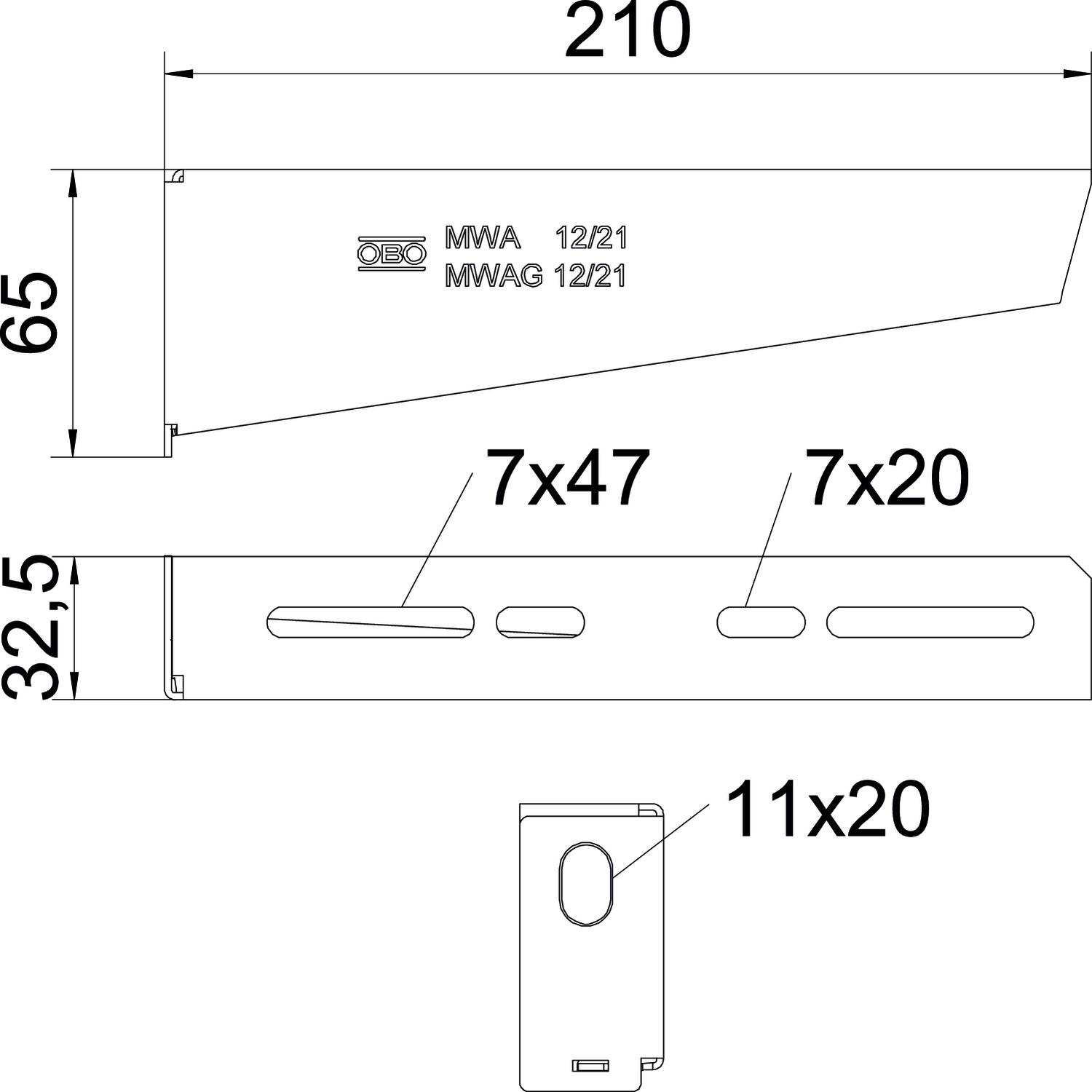

Délka 32,5 mm Rozměr H 65 mm Rozměr A 32,5 mm Rozměr B 210 mm Rozměr W 210 mm Šířka 210 mm Šířka 8 in Výška 2,56 in Výška 65 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 0,7386 kg CO2e / 1 Kus CO₂ Footprint (GWP) 0,7386 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Technické údaje
Zatěžovací diagram výložníku typu MWA 12
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Rychloupínací šroub
FCM F 6424548 50 Kus - Ke stažení
-
Datový list MWA 12 21S FS / 6424732 , 0.28MB , pdfEU prohlášení o shodě MWA 12 21S FS / 6424732 , 0.13MB , pdfUK - Prohlášení shody MWA 12 21S FS / 6424732 , 0.09MB , pdfREACH Prohlášení o shodě MWA 12 21S FS / 6424732 , 0.13MB , pdfRoHS Prohlášení o shodě MWA 12 21S FS / 6424732 , 0.13MB , pdfSchvalovací značka Povolení značky VDE – závěsy a výložníky , 0.12MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdfNávod k montáži Návod k montáži systémů profilů U , 2.02MB , pdf
