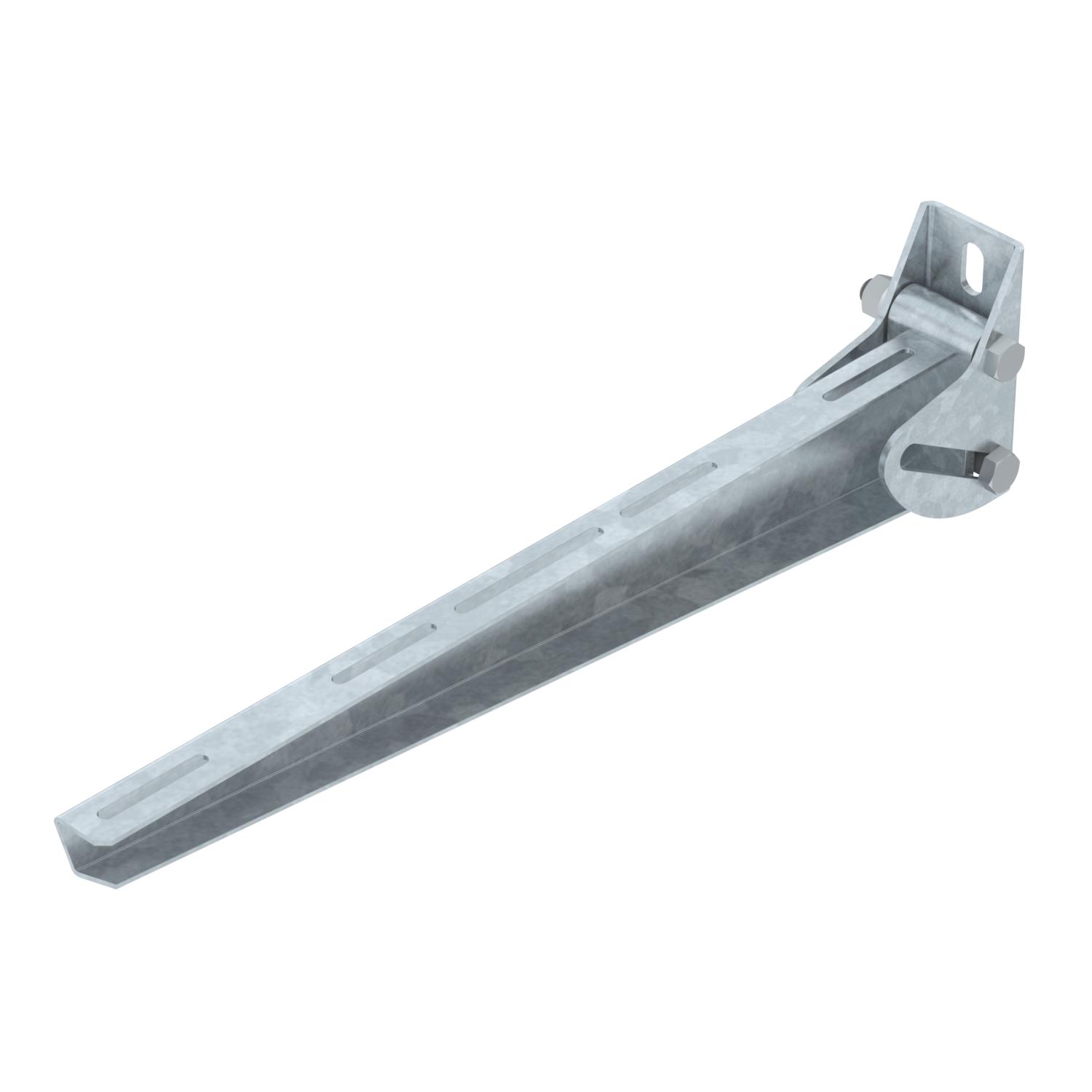

Nástěnný výložník, variabilní AWV FT
Obj. č. 6419593 | EAN 4012196206476
- Popis výrobku
-
Popis výrobkuVariabilní nástěnný výložník k upevnění na šikmé nebo klenuté stěny.
Užitečná délka výložníku závislá na úhlu přestavení. Největší možný úhel přestavení činí 60°.
-
- Technické údaje
-
Technické údaje

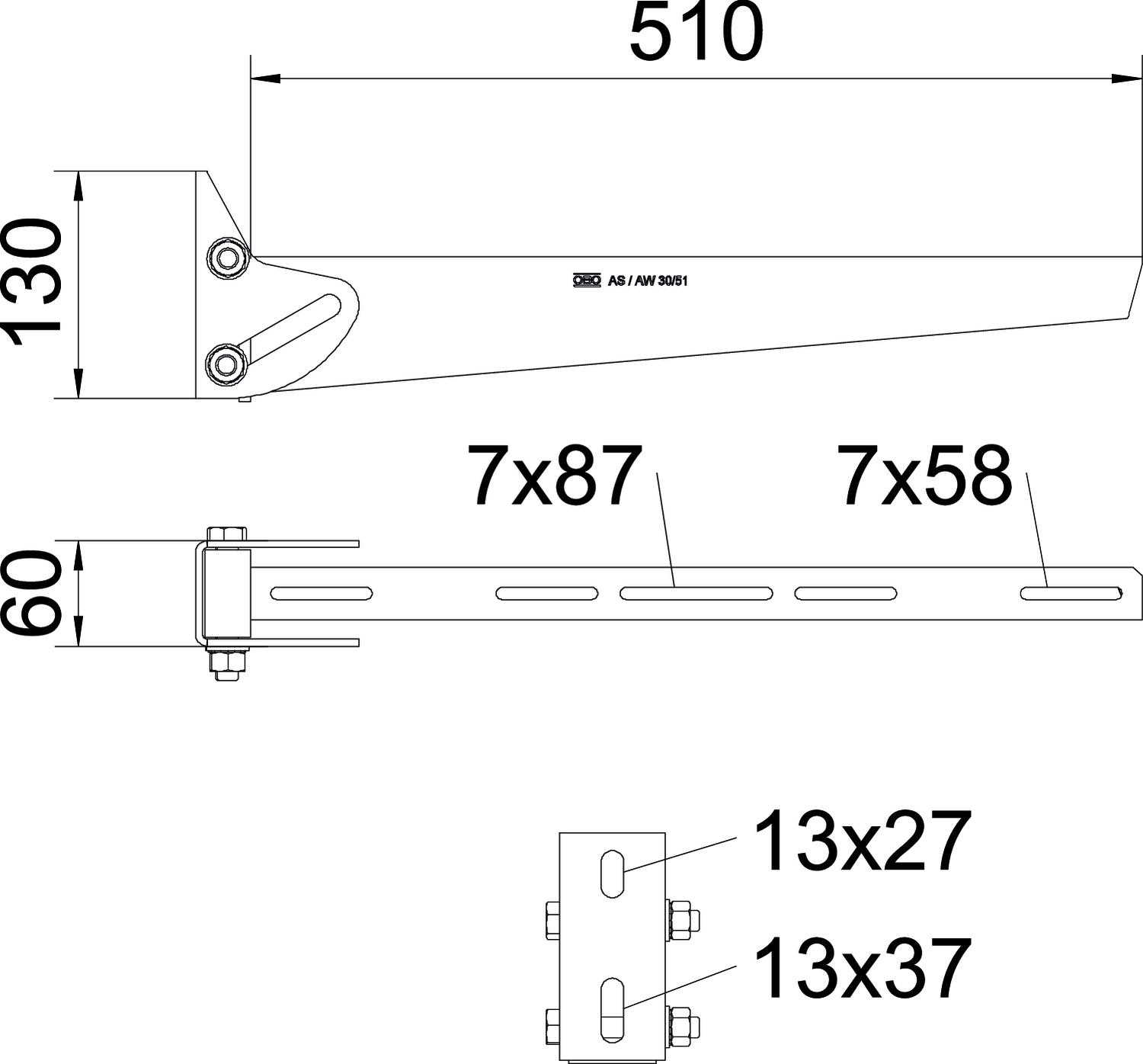

Barva pozinkováno CO2 stopa (GWP) od kolébky po bránu 5,8623 kg CO2e / 1 Kus Délka 60 mm F v kN 0,9 kN Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Pro šířku max. 90 mm Pro šířku min. 60 Provedení Nástěnný výložník Průměr otvoru 13 mm Rozměr B510mm Rozměr H 130 mm Rozměr A 60 mm Rozměr B 510 mm Šířka 510 mm Výška 130 mm Zachování funkčnosti Ne - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
Datový list AWV 51 FT / 6419593 , 0.18MB , pdfEU prohlášení o shodě AWV 51 FT / 6419593 , 0.13MB , pdfUK - Prohlášení shody AWV 51 FT / 6419593 , 0.09MB , pdfREACH Prohlášení o shodě AWV 51 FT / 6419593 , 0.12MB , pdfRoHS Prohlášení o shodě AWV 51 FT / 6419593 , 0.12MB , pdfEnvironmentální prohlášení o produktu (EPD) AWV 51 FT / 6419593 , 1.48MB , pdfNávod k montáži Návod k montáži systémů profilů U , 2.02MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
