Nivelační jednotka pro podpěru víka, výška kanálu 170–245 mm 170 | 245

morepic-1

morepic-2

Nivelační jednotka pro podpěru víka, výška kanálu 170–245 mm

Obj. č. 7424846 | EAN 4012195245148

Obj. č. / Typ	7424846 / NE DSU2 17075

Nivelační rozsah, min.	170 mm

Nivelační rozsah, max.	245 mm

Popis výrobku

Popis výrobku

Ke středovému podepření víka jmenovité šířky 400, 500 nebo 600.

Technické údaje

Technické údaje

CO2 stopa (GWP) od kolébky po bránu	0,2122 kg CO2e / 1 Kus
Materiál	Ocel
Minimální výška mazaniny	40
Náhradní díl	Ne
Nivelační rozsah, max.	245 mm
Nivelační rozsah, min.	170 mm
Oddělitelné	Ne

Povrch	pásově zinkováno
Příslušenství	Ano
Přístrojové nosiče k uchycení přístrojových vložek	Ne
Šířka	35 mm
Vhodné pro uzavřený podlahový kanál uložený v mazanině	Ne
Výška kanálu, max.	245 mm
Výška kanálu, min.	170 mm

Všechny typy

Všechny typy

Typ	Nivelační rozsah, min.	Nivelační rozsah, max.	Obj. č.	Množství	Nejm. prod. jedn.
NE DSU2 17075	170 mm	245 mm	7424846	Kus	3 Kus

Ke stažení

Datový list NE DSU2 17075 / 7424846 , 0.17MB , pdf

Katalog Podlahové instalační systémy a podlahové aplikace , 42.28MB , pdf

EU prohlášení o shodě NE DSU2 17075 / 7424846 , 0.13MB , pdf

REACH Prohlášení o shodě NE DSU2 17075 / 7424846 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě NE DSU2 17075 / 7424846 , 0.13MB , pdf

Stáhnout

Schvalovací značka Povolení značky VDE pro OKA , 0.18MB , pdf

Stáhnout

Návod k montáži Návod k montáži systémů kanálů uložených v mazanině OKA-G a OKA-W , 3.48MB , pdf

Stáhnout

Návod k montáži Návod k montáži NEDSU2/4030; NEDSU2/6050; NEDSU2/10075; NEDSU2/17075 , 0.08MB , pdf

Stáhnout

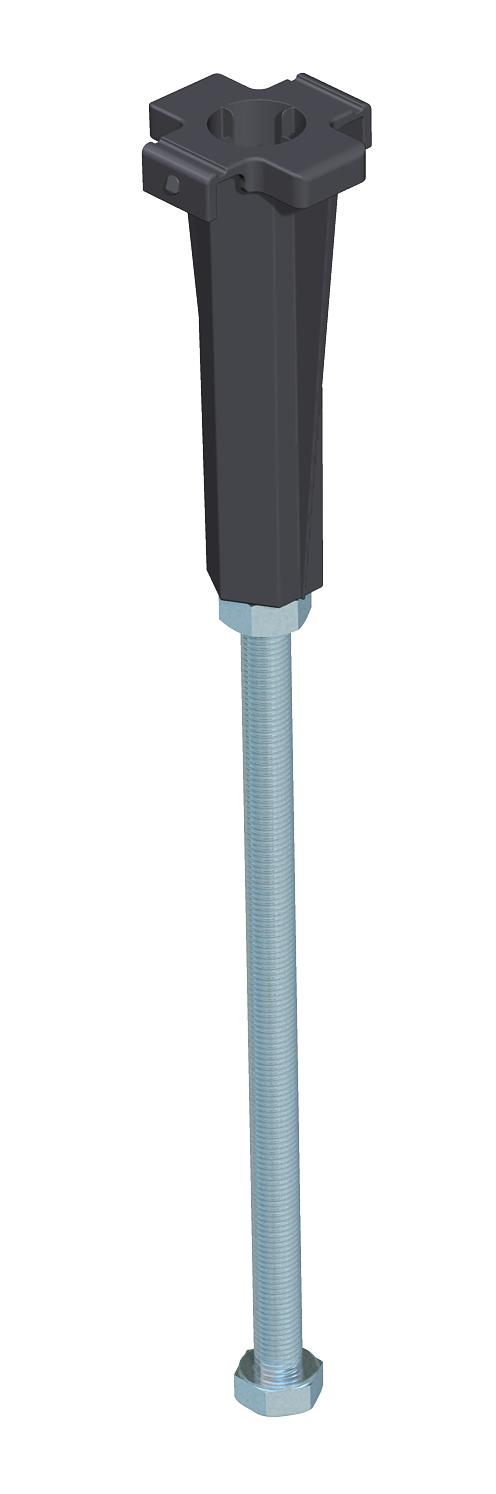

Výrobková grafika NE DSU2 17075 / 7424846, 24.85 kB, jpg

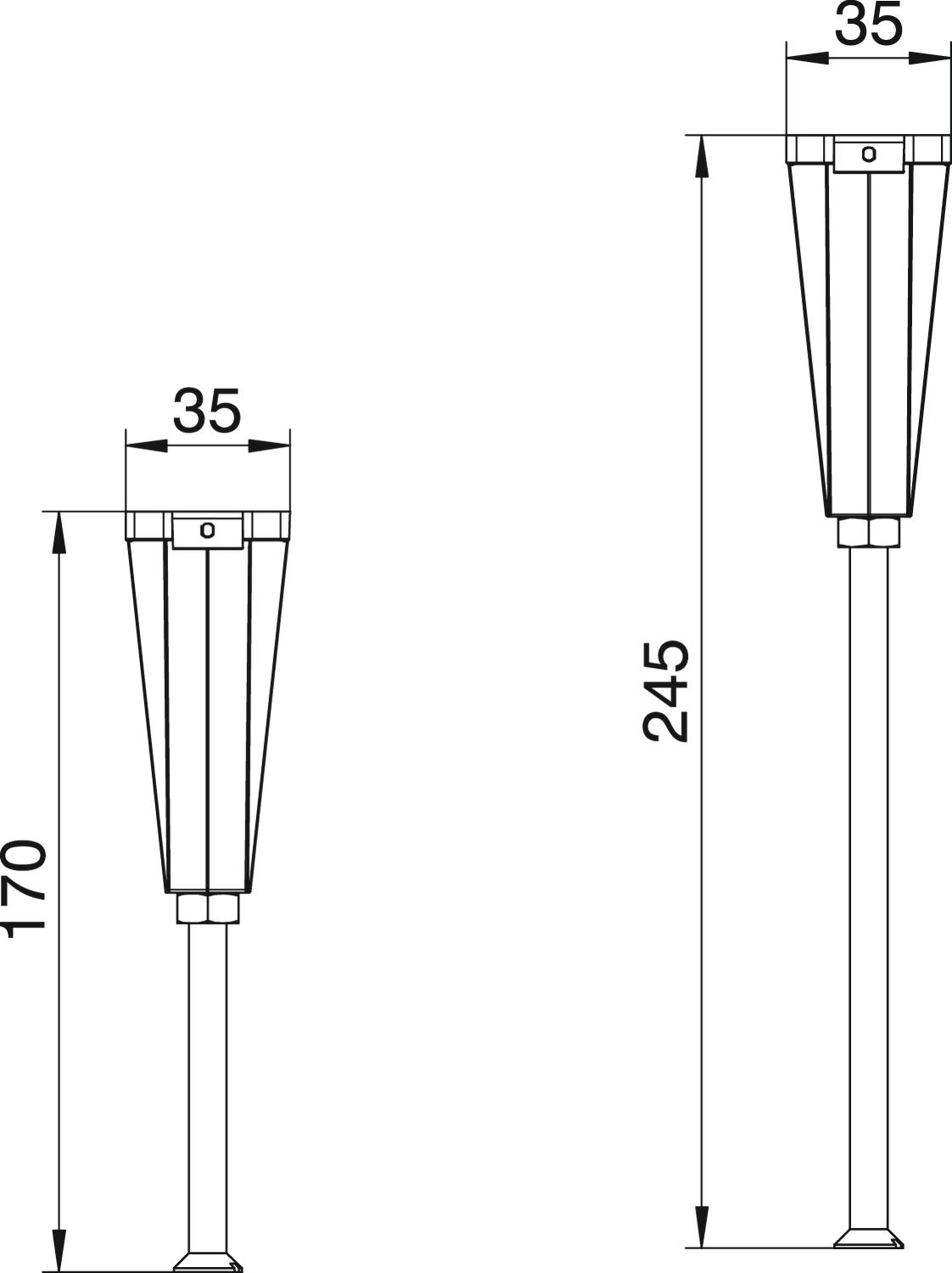

Rozměrový výkres NE DSU2 17075 / 7424846, 50.89 kB, jpg

Pro tento výrobek nejsou k dispozici žádné popisné texty
