Nivelizovatelná kazeta pro revizní otvor, RKN, ušlechtilá ocel

Obj. č. 7408970 | EAN 4012197278151

Obj. č. / Typ

Výška podlahy, min.

Výška podlahy, max.

Tloušťka podlahové krytiny

Rozměr h

Provedení vývodu vedení	Bez vývodu pro šňůru

Jmenovitá velikost pro přístrojové jednotky	9

Popis výrobku

Popis výrobku

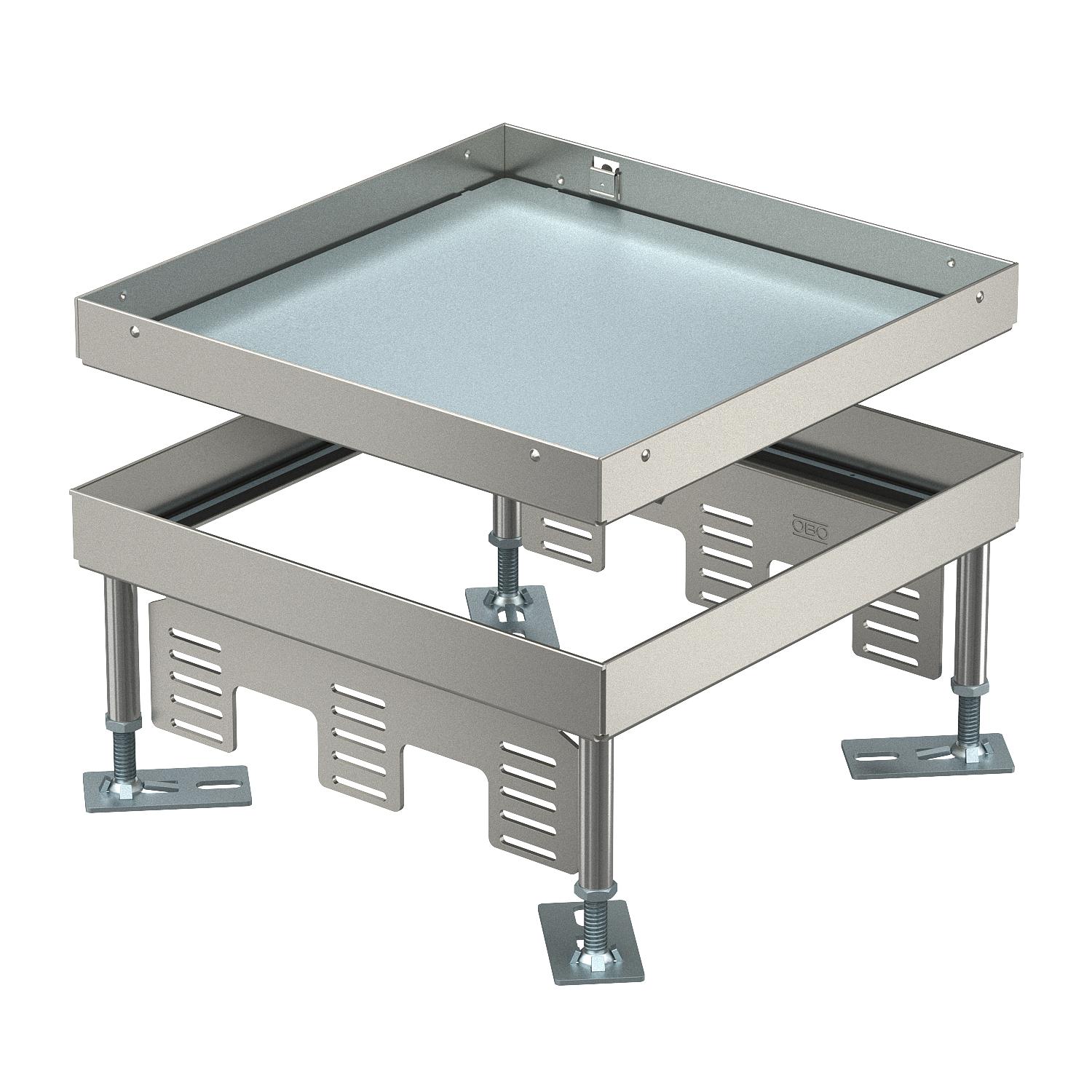

Nivelizovatelná čtvercová kazeta, „slepá“, pro vytvoření revizního otvoru jmenovité velikosti 9. Montáž do kanálových systémů nebo dvojitých a dutých podlah se suchou nebo mokrou údržbou v interiéru. Vhodná jen pro hladké podlahové krytiny.
Pro vestavbu 3 univerzálních nosičů UT4 pro 9 jednotlivých instalačních přístrojů s nosným kroužkem / nosným třmenem nebo 12 přístrojů Modul 45®. Lze instalovat 3 krycí desky APMT5.

Technické údaje

Technické údaje

CO2 stopa (GWP) od kolébky po bránu	20,3725 kg CO2e / 1 Kus
Délka	243 mm
Délka – montážní rozměr	244 mm
Hloubka vestavby	105 mm
Jmenovitá velikost pro přístrojové jednotky	9
Materiál	Nerez ocel
Nivelační rozsah, max.	150 mm
Nivelační rozsah, min.	105 mm
Normaa	EN 50085-2-2
Oddělitelné	Ne
Počet univerzálních nosičů	3 x UT4
Přístrojové nosiče k uchycení přístrojových vložek	Ne
Provedení	Čtvercová
Provedení pro vysoká zatížení	Ne
Provedení vývodu vedení	Bez vývodu pro šňůru

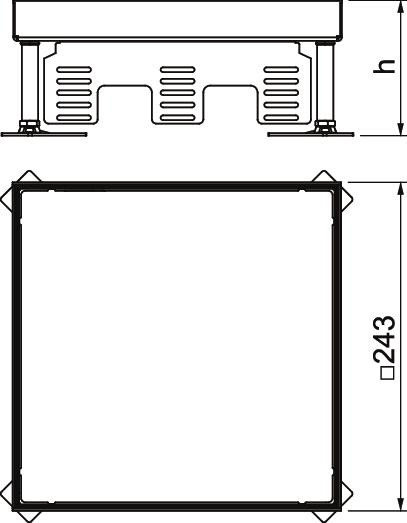

Rozměr	243x243x100
Rozměr h	105 mm

Schválení	VDE
Šířka	243 mm
Šířka – montážní rozměr	244 mm
Stupeň krytí (IP) při nepoužívání	IP55
Stupeň krytí (IP) při používání	IP00
Stupeň ochrany – kód IK	IK10
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 5 000 N
Tloušťka podlahové krytiny	20 mm
Typ montážního systému	UT4
Údržba podlahy	mokré
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výřez ve dně / montážní otvor	244x244
Výška	105 mm
Výška podlahy, max.	150 mm
Výška podlahy, min.	105 mm

Všechny typy

Všechny typy

Typ	Výška podlahy, min.	Výška podlahy, max.	Tloušťka podlahové krytiny	Rozměr h	Provedení vývodu vedení	Jmenovitá velikost pro přístrojové jednotky	Obj. č.	Množství	Nejm. prod. jedn.
RKN3 9 VS 20	105 mm	150 mm	20 mm	105 mm	Bez vývodu pro šňůru	9	7408970	Kus	1 Kus
RKN3 9 VS 25	110 mm	155 mm	25 mm	110 mm	Bez vývodu pro šňůru	9	7408974	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Nivelační jednotka RKNEV2	RK NEV2 110	7405815	B. j.	1 B. j.
Kazetová výplň pro teraso pro nivelizovatelné kazety jmenovité velikosti 9	SK RK9	7404372	Kus	1 Kus
Montážní víko 350 jmenovité velikosti 9	DUG 350-3 9	7400513	Kus	1 Kus
