Nivelizovatelná kazeta pro tubus, RKFN, ušlechtilá ocel 105 | 150 | 20 | 105 | 4

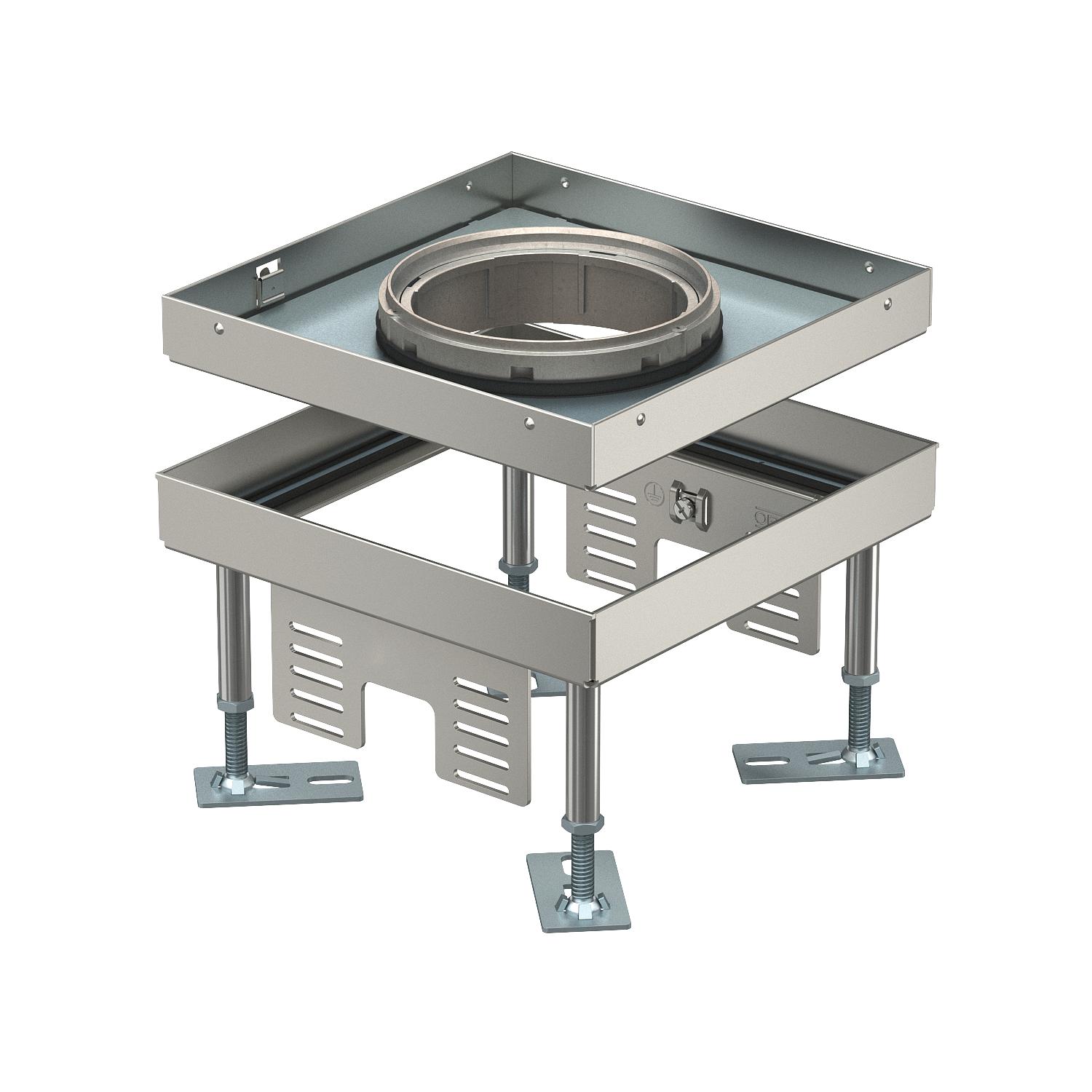

Nivelizovatelná kazeta pro tubus, RKFN, ušlechtilá ocel

Obj. č. 7408960 | EAN 4012197278137

Obj. č. / Typ	7408960 / RKFN3 4 VS 20

Výška podlahy, min.	105 mm

Výška podlahy, max.	150 mm

Tloušťka podlahové krytiny	20 mm

Rozměr h	105 mm

Jmenovitá velikost pro přístrojové jednotky	4

Popis výrobku

Popis výrobku

Nivelizovatelná čtvercová kazeta pro tubus, jmenovitá velikost 4 k vestavbě instalačních přístrojů do kanálových systémů nebo dvojitých a dutých podlah se suchou nebo mokrou údržbou v interiéru. Stupeň krytí: IP X5.
Pro instalaci 2 univerzálních nosičů UT3 pro 4 jednotlivé instalační přístroje s nosným kroužkem/nosnou konzolou nebo 6 přístrojů Modul 45®. Lze instalovat 2 kryty APMT2. Tubus není součástí dodávky.

Technické údaje

Technické údaje

Délka – montážní rozměr	201 mm
Hloubka vestavby	105 mm
Jmenovitá velikost pro přístrojové jednotky	4
Materiál	Nerez ocel
Nivelační rozsah, max.	150 mm
Nivelační rozsah, min.	105 mm
Normaa	EN 50085-2-2
Oddělitelné	Ne
Odpovídá požadavkům ROHS	Osvobozeno
Počet osaditelných přístrojů	6
Počet univerzálních nosičů	2 x UT3
Počet vývodů vedení	1
Přístrojové nosiče k uchycení přístrojových vložek	Ne
Produktová řada	RKFN
Provedení	Čtvercová
Provedení pro vysoká zatížení	Ne
Provedení vývodu vedení	Zápustný tubus

Rozměr	199x199x100
Schválení	VDE
Šířka – montážní rozměr	201 mm
Stupeň krytí (IP) při nepoužívání	IP55
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 5 000 N
Tloušťka podlahové krytiny	20 mm
Typ montážního systému	UT3
Údržba podlahy	mokré
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výřez ve dně / montážní otvor	201x201
Výška podlahy, max.	150 mm
Výška podlahy, min.	105 mm

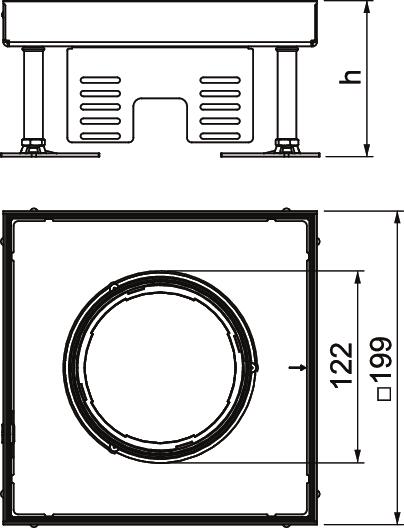

Rozměry

Délka	199 mm
Rozměr h	105 mm

Šířka	199 mm
Výška	105 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	15,8564 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	15,8564 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	Množství
Declared Unit Quantity	1

Všechny typy

Všechny typy

Typ	Výška podlahy, min.	Výška podlahy, max.	Tloušťka podlahové krytiny	Rozměr h	Jmenovitá velikost pro přístrojové jednotky	Obj. č.	Množství	Nejm. prod. jedn.
RKFN3 4 VS 20	105 mm	150 mm	20 mm	105 mm	4	7408960	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Nivelační jednotka RKNEV2	RK NEV2 110	7405815	B. j.	1 B. j.
Tubus s krycím plechem a manipulačním třmenem, pro rámovou kazetu a nivelizovatelnou kazetu	TUK2 GV	7428140	Kus	1 Kus
Montážní víko 350 jmenovité velikosti 4	DUG 350-3 4	7400505	Kus	1 Kus
Univerzální nosič UT3, s krytem pro přístroje Modul 45®, systémová délka 165 mm	UT3 45 3	7408723	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 165 mm	MTU 2	7407836	Kus	1 Kus
