Nivelizovatelná kazeta pro tubus, RKFN, ušlechtilá ocel 110 | 155 | 25 | 110 | Zápustný tubus | 9

Nivelizovatelná kazeta pro tubus, RKFN, ušlechtilá ocel

Obj. č. 7408982 | EAN 4012197278182

Obj. č. / Typ

Výška podlahy, min.

Výška podlahy, max.

Tloušťka podlahové krytiny

Rozměr h

Provedení vývodu vedení	Zápustný tubus

Jmenovitá velikost pro přístrojové jednotky	9

Popis výrobku

Popis výrobku

Nivelovatelná čtvercová kazeta pro tubus, jmenovitá velikost 9 k vestavbě instalačních přístrojů do kanálových systémů nebo dvojitých a dutých podlah se suchou nebo mokrou údržbou v interiéru. Vhodná jen pro hladké podlahové krytiny.

Pro vestavbu 3 univerzálních nosičů UT4 pro 9 jednotlivých instalačních přístrojů s nosným kroužkem / nosným třmenem nebo 12 přístrojů Modul 45®. Lze instalovat 3 kryty APMT5. Tubus není součástí dodávky.

Technické údaje

Technické údaje

Délka – montážní rozměr	244 mm
Hloubka vestavby	110 mm
Jmenovitá velikost pro přístrojové jednotky	9
Materiál	Nerez ocel
Nivelační rozsah, max.	155 mm
Nivelační rozsah, min.	110 mm
Normaa	EN 50085-2-2
Oddělitelné	Ne
Odpovídá požadavkům ROHS	Osvobozeno
Počet osaditelných přístrojů	12
Počet univerzálních nosičů	3 x UT4
Počet vývodů vedení	1
Přístrojové nosiče k uchycení přístrojových vložek	Ne
Produktová řada	RKFN
Provedení	Čtvercová
Provedení pro vysoká zatížení	Ne
Provedení vývodu vedení	Zápustný tubus

Rozměr	243x243x105
Schválení	VDE
Šířka – montážní rozměr	244 mm
Stupeň krytí (IP) při nepoužívání	IP55
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 5 000 N
Tloušťka podlahové krytiny	25 mm
Typ montážního systému	UT4
Údržba podlahy	mokré
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výřez ve dně / montážní otvor	244x244
Výška podlahy, max.	155 mm
Výška podlahy, min.	110 mm

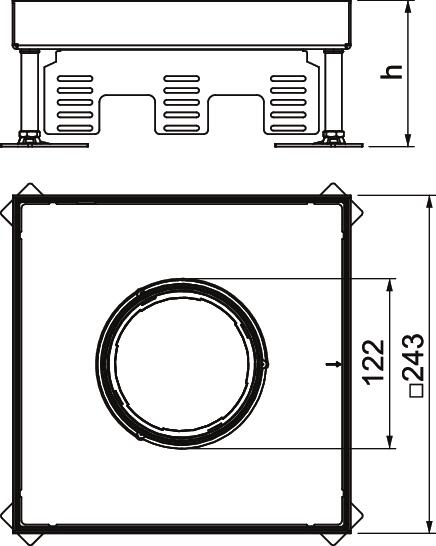

Rozměry

Délka	243 mm
Rozměr h	110 mm

Šířka	243 mm
Výška	110 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	23,4093 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	23,4093 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	Množství
Declared Unit Quantity	1

Všechny typy

Všechny typy

Typ	Výška podlahy, min.	Výška podlahy, max.	Tloušťka podlahové krytiny	Rozměr h	Provedení vývodu vedení	Jmenovitá velikost pro přístrojové jednotky	Obj. č.	Množství	Nejm. prod. jedn.
RKFN3 9 VS 20	105 mm	150 mm	20 mm	105 mm	Zápustný tubus	9	7408980	Kus	1 Kus
RKFN3 9 VS 25	110 mm	155 mm	25 mm	110 mm	Zápustný tubus	9	7408982	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Nivelační jednotka RKNEV2	RK NEV2 110	7405815	B. j.	1 B. j.
Tubus s krycím plechem a manipulačním třmenem, pro rámovou kazetu a nivelizovatelnou kazetu	TUK2 GV	7428140	Kus	1 Kus
Montážní víko 350 jmenovité velikosti 9	DUG 350-3 9	7400513	Kus	1 Kus
Univerzální nosič UT4, s krytem pro přístroje Modul 45®, systémová délka 208 mm	UT4 45 4	7408727	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 208 mm	MTU 3	7407840	Kus	1 Kus
