Nivelizovatelná kazeta pro vysoká zatížení pro tubus, RKFRSL, jmenovitá velikost R4, ušlechtilá ocel 114 | 159 | 25 | 114 | R4

Nivelizovatelná kazeta pro vysoká zatížení pro tubus, RKFRSL, jmenovitá velikost R4, ušlechtilá ocel

Obj. č. 7409464 | EAN 4012195869702

Obj. č. / Typ

Výška podlahy, min.

Výška podlahy, max.

Tloušťka podlahové krytiny

Rozměr h

Jmenovitá velikost pro přístrojové jednotky	R4

Popis výrobku

Popis výrobku

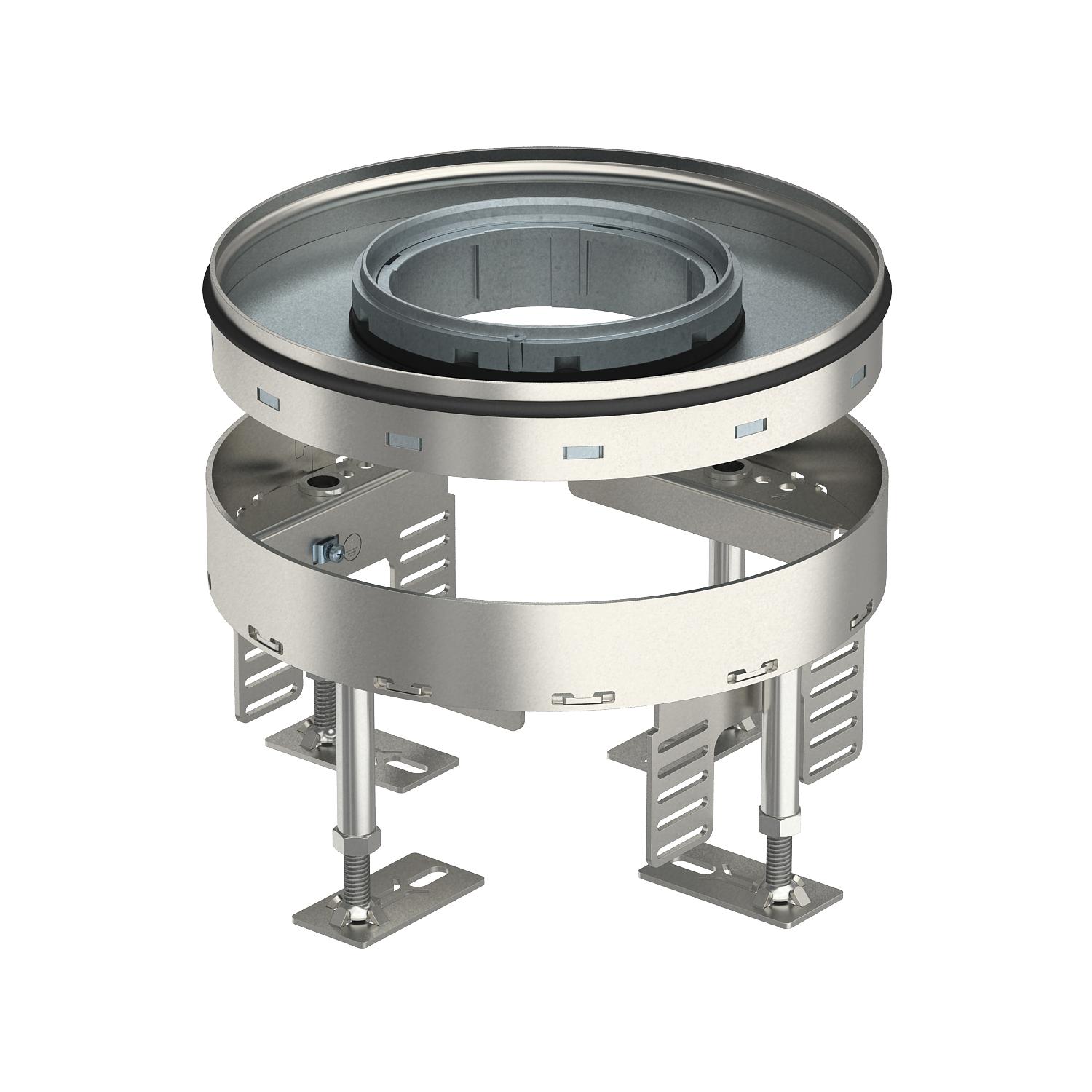

Kruhová kazeta pro vysoká zatížení pro tubus ve jmenovité velikosti R4 k vestavbě instalačních přístrojů v kanálových systémech, dvojitých a dutých podlahách, podlahách se suchou nebo mokrou údržbou v interiéru. Zátěžová třída 2 do 20 kN.
Nivelizovatelná, vysoce zátěžová kazeta s tubusem s třídou zatížení 2-20 kN, 2-komorová. Lze instalovat 2 kryty APMT2. Pro vestavbu 2 univerzálních nosičů UT3 pro 4 jednotlivé instalační přístroje s nosným kroužkem / nosným třmenem nebo 6 přístrojů Modul 45. Tubus není součástí dodávky.

Technické údaje

Technické údaje

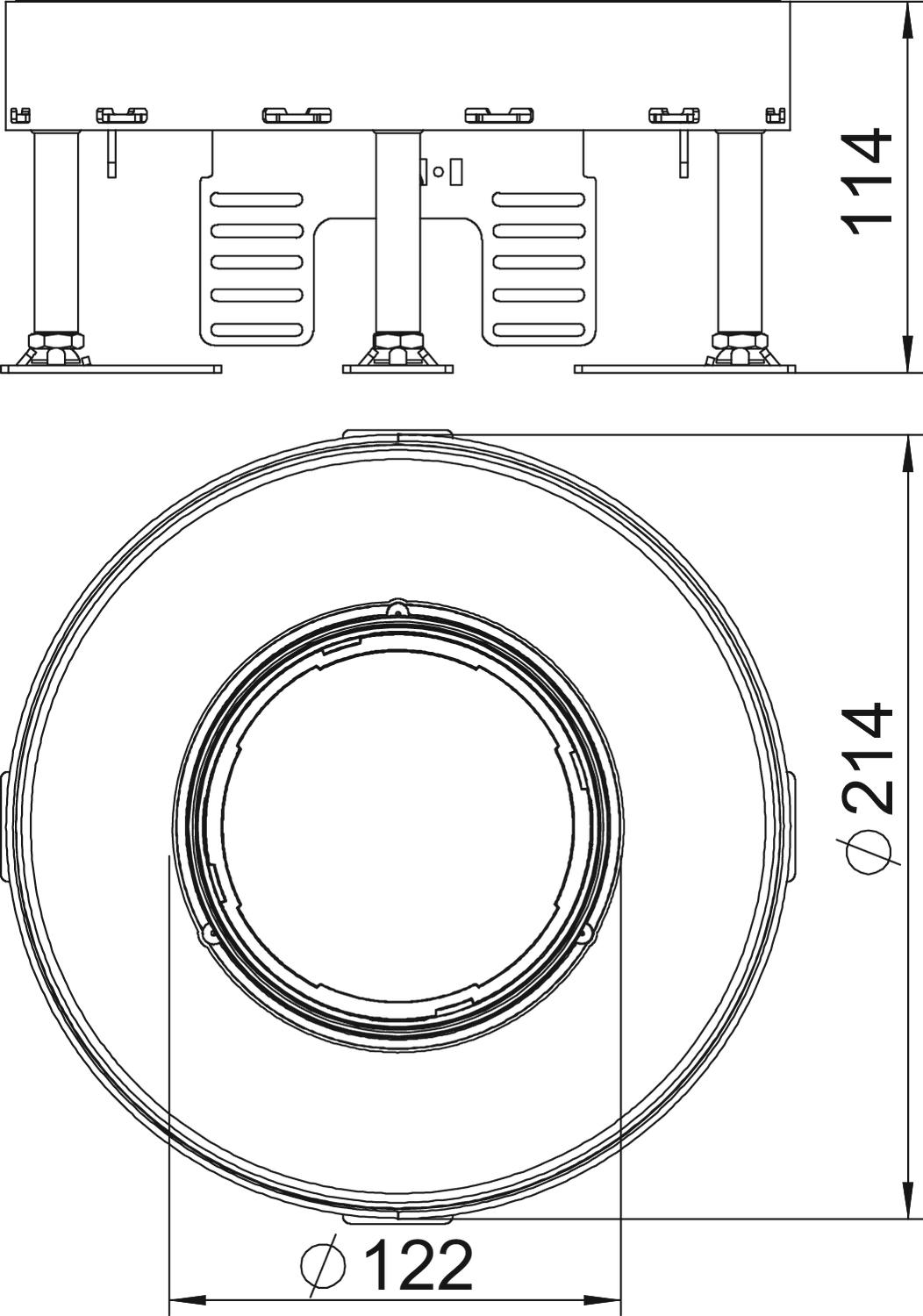

Hloubka vestavby	114 mm
Jmenovitá velikost pro přístrojové jednotky	R4
Materiál	Nerez ocel, materiál 1.4307
Montážní průměr	215
Nivelační rozsah, max.	159 mm
Nivelační rozsah, min.	114 mm
Oddělitelné	Ne
Počet osaditelných přístrojů	6
Počet přístrojových vložek	2
Počet vývodů vedení	1
Přístrojové nosiče k uchycení přístrojových vložek	Ano
Provedení	Kruhová
Provedení pro vysoká zatížení	Ano
Provedení vývodu vedení	Zápustný tubus

Rozměr	Ø215mm
Rozměr h	114 mm
Stupeň krytí (IP) při nepoužívání	IP44
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Tloušťka podlahové krytiny	25 mm
Třída vysokého zatížení	20 kN (OBO SL2)
Typ montážního systému	UT3
Údržba podlahy	mokré
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška podlahy, max.	159 mm
Výška podlahy, min.	114 mm

Všechny typy

Všechny typy

Typ	Výška podlahy, min.	Výška podlahy, max.	Tloušťka podlahové krytiny	Rozměr h	Jmenovitá velikost pro přístrojové jednotky	Obj. č.	Množství	Nejm. prod. jedn.
RKFR2 4 SL2V2 20	110 mm	155 mm	20 mm	110 mm	R4	7409462	Kus	1 Kus
RKFR2 4 SL2V2 25	114 mm	159 mm	25 mm	114 mm	R4	7409464	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Tubus s krycím plechem a manipulačním třmenem, pro rámovou kazetu a nivelizovatelnou kazetu	TUK2 GV	7428140	Kus	1 Kus
Tubus s drážkou pro podlahovou krytinu, s manipulačním třmenem, pro rámovou kazetu a nivelizovatelnou kazetu	TUK2 G4	7428142	Kus	1 Kus
