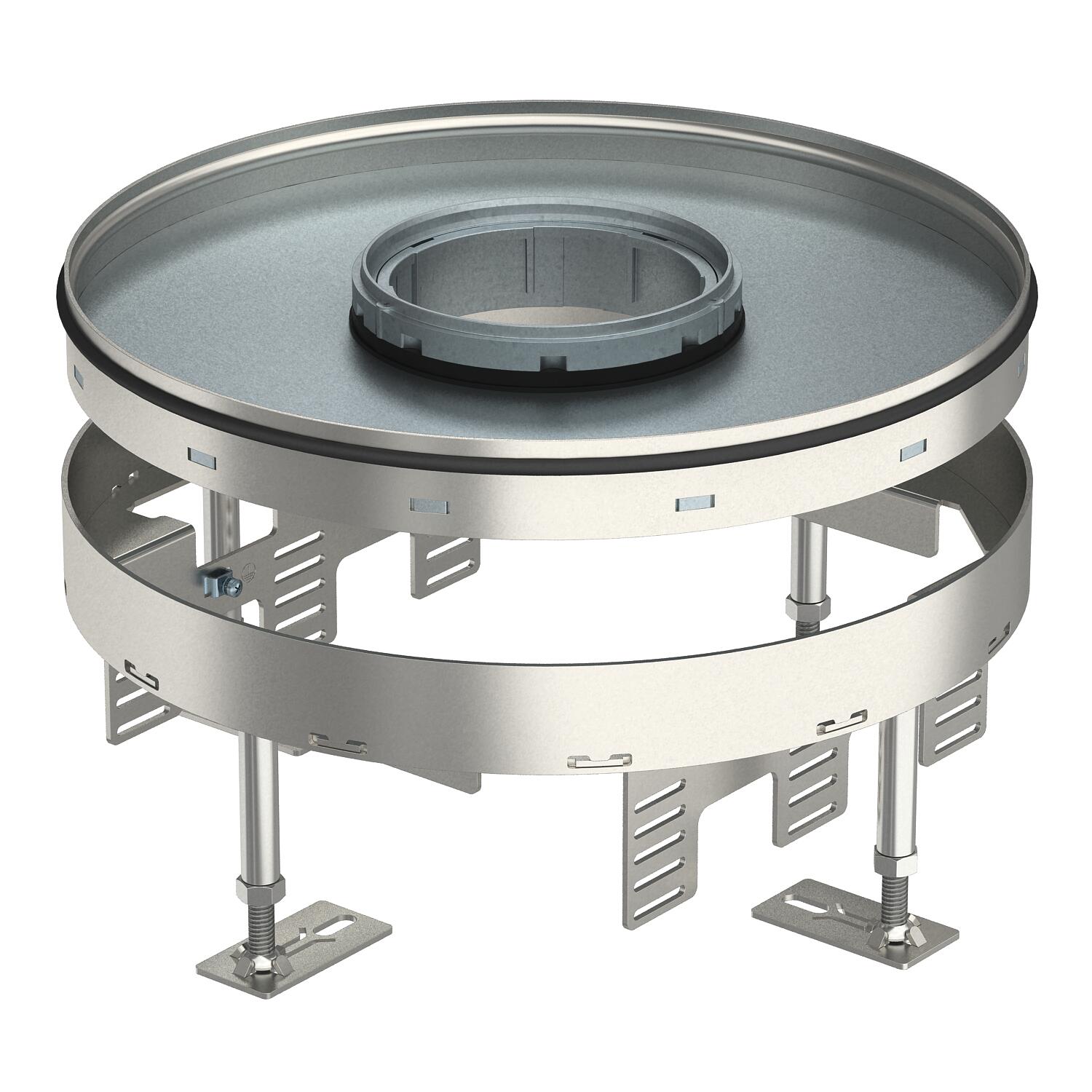

Nivelizovatelná kazeta pro vysoká zatížení pro tubus, RKFRSL, jmenovitá velikost R9, ušlechtilá ocel 114 | 159 | 25 | 114 | R9

Nivelizovatelná kazeta pro vysoká zatížení pro tubus, RKFRSL, jmenovitá velikost R9, ušlechtilá ocel

Obj. č. 7409472 | EAN 4012195869801

Obj. č. / Typ	7409472 / RKFR2 9 SL2V2 25

Výška podlahy, min.	114 mm

Výška podlahy, max.	159 mm

Tloušťka podlahové krytiny	25 mm

Rozměr h	114 mm

Jmenovitá velikost pro přístrojové jednotky	R9

Popis výrobku

Popis výrobku

Kruhová kazeta pro vysoká zatížení pro tubus ve jmenovité velikosti R9 k vestavbě instalačních přístrojů v kanálových systémech, dvojitých a dutých podlahách, podlahách se suchou nebo mokrou údržbou v interiéru. Zátěžová třída 2 do 20 kN.

Nivelizovatelná kazeta s tubusem pro velké zatížení, třída zatížení 2-20 kN, 3-komorová. Lze instalovat 3 kryty APMT5. K instalaci 3 univerzálních nosičů UT4 pro 9 jednotlivých instalačních přístrojů s nosným kroužkem / třmenem nebo 12 přístrojů Modul 45. Tubus není součástí dodávky.
Nivelovatelná kruhová kazeta pro vysoká zatížení, 3komorová, pro tubus jmenovité velikosti 9. K vestavbě do kanálových systémů nebo dvojitých a dutých podlah se suchou či mokrou údržbou v interiéru. Zátěžová třída 2 do 20 kN. Instalovat lze 3 kryty v provedení APMT5.

Technické údaje

Technické údaje

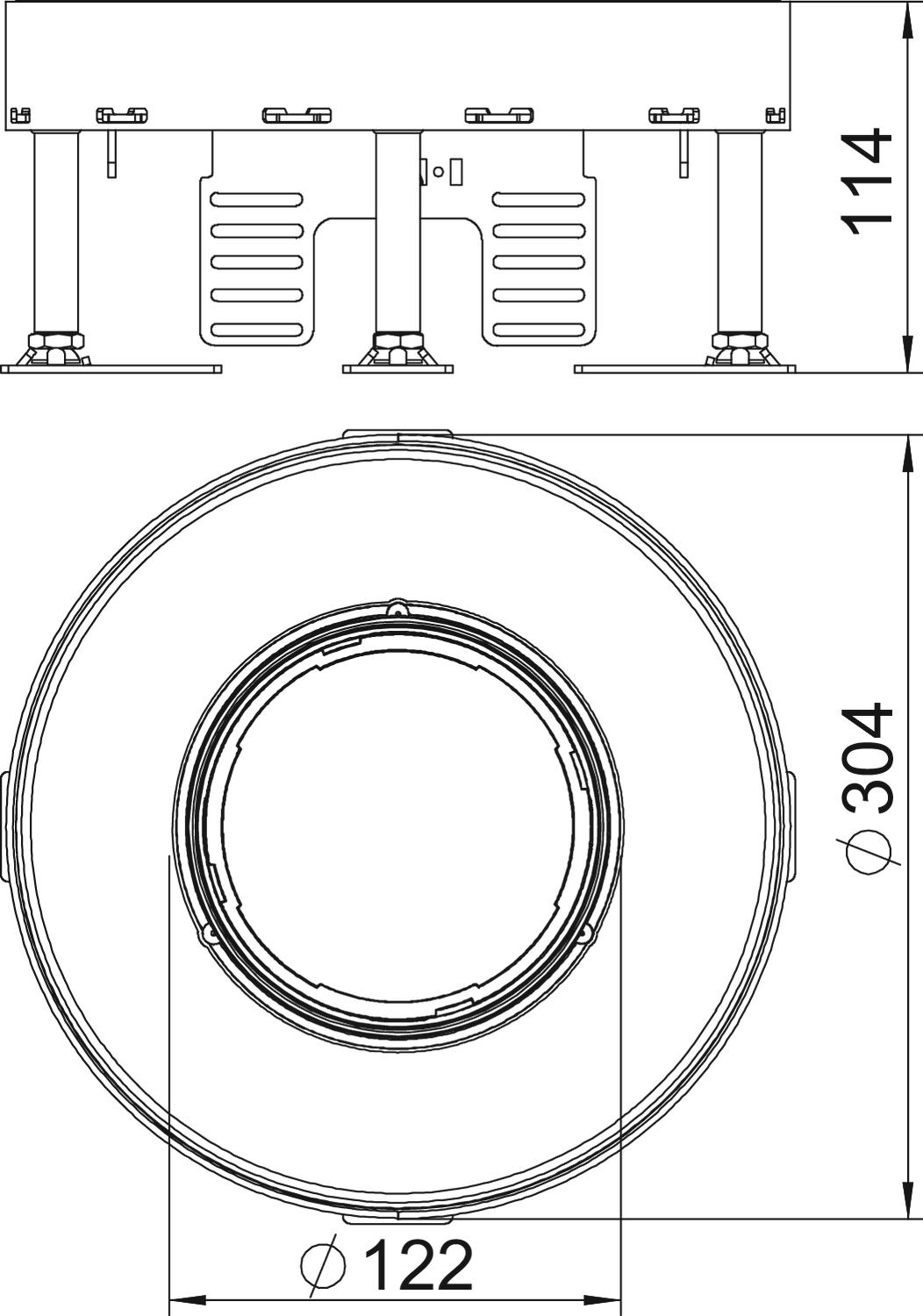

Hloubka vestavby	114 mm
Jmenovitá velikost pro přístrojové jednotky	R9
Materiál	Nerez ocel, materiál 1.4307
Montážní průměr	305
Nivelační rozsah, max.	159 mm
Nivelační rozsah, min.	114 mm
Oddělitelné	Ne
Počet osaditelných přístrojů	12
Počet přístrojových vložek	3
Počet vývodů vedení	1
Přístrojové nosiče k uchycení přístrojových vložek	Ano
Provedení	Kruhová
Provedení pro vysoká zatížení	Ano
Provedení vývodu vedení	Zápustný tubus

Rozměr	Ø305mm
Rozměr h	114 mm
Stupeň krytí (IP) při nepoužívání	IP44
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Tloušťka podlahové krytiny	25 mm
Třída vysokého zatížení	20 kN (OBO SL2)
Typ montážního systému	UT4
Údržba podlahy	mokré
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška podlahy, max.	159 mm
Výška podlahy, min.	114 mm

Všechny typy

Všechny typy

Typ	Výška podlahy, min.	Výška podlahy, max.	Tloušťka podlahové krytiny	Rozměr h	Jmenovitá velikost pro přístrojové jednotky	Obj. č.	Množství	Nejm. prod. jedn.
RKFR2 9 SL2V2 25	114 mm	159 mm	25 mm	114 mm	R9	7409472	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Tubus s krycím plechem a manipulačním třmenem, pro rámovou kazetu a nivelizovatelnou kazetu	TUK2 GV	7428140	Kus	1 Kus
Tubus s drážkou pro podlahovou krytinu, s manipulačním třmenem, pro rámovou kazetu a nivelizovatelnou kazetu	TUK2 G4	7428142	Kus	1 Kus
