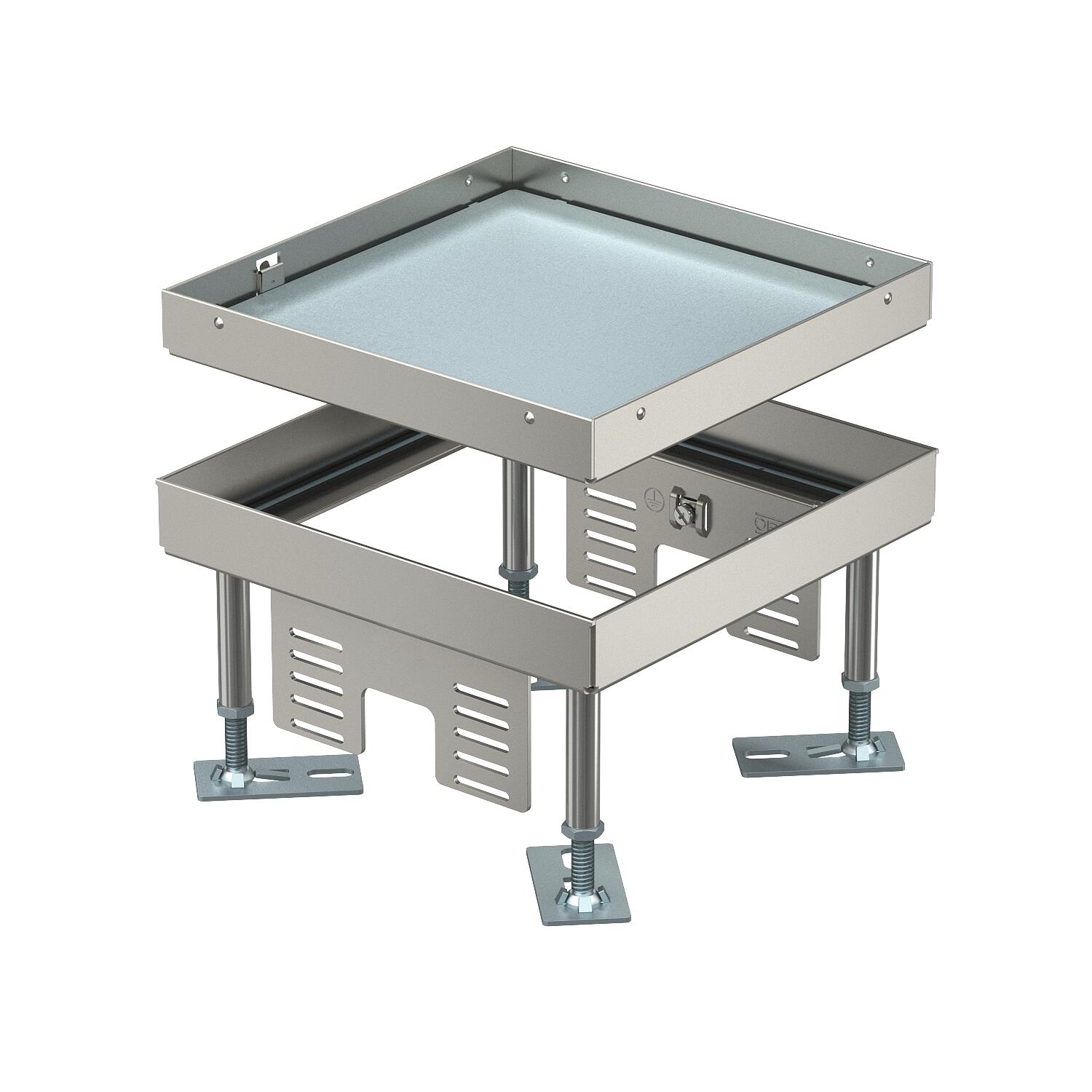

Nivelizovatelná kazeta pro vysoká zatížení, slepá, RKNSL, jmenovitá velikost 4, ušlechtilá ocel
Obj. č. 7408920 | EAN 4012197278236
- Popis výrobku
-
Popis výrobkuNivelizovatelná čtvercová kazeta pro vysoká zatížení, „slepá“, jmenovitá velikost 4, pro vytvoření revizního otvoru. Vestavba do kanálových systémů nebo dvojitých a dutých podlah se suchou nebo mokrou údržbou v interiéru. Zátěžová třída 1 až 10 kN. Vhodná jen pro hladké podlahové krytiny.
Pro vestavbu 2 univerzálních nosičů UT3 pro 4 jednotlivých instalačních přístrojů s nosným kroužkem / nosným třmenem nebo 6 přístrojů Modul 45®. Lze instalovat 2 krycí desky APMT2.
-
- Technické údaje
-
Rozměry

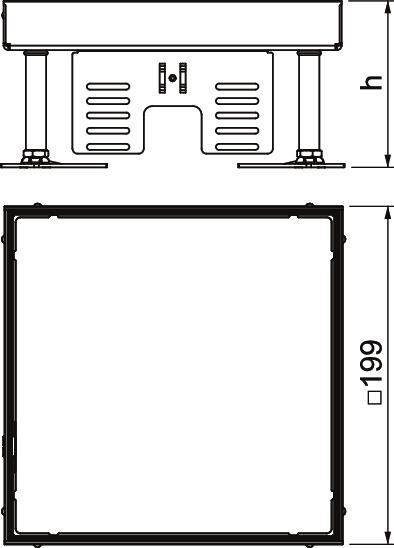

Délka 199 mm Délka – montážní rozměr 201 mm Hloubka vestavby 105 mm Jmenovitá velikost pro přístrojové jednotky 4 Materiál Nerez ocel Nivelační rozsah, max. 150 mm Nivelační rozsah, min. 105 mm Normaa EN 50085-2-2 Oddělitelné Ne Počet univerzálních nosičů 2 x UT3 Přístrojové nosiče k uchycení přístrojových vložek Ne Provedení Čtvercová Provedení pro vysoká zatížení Ano Provedení vývodu vedení Bez vývodu pro šňůru Rozměr 199x199x100 Rozměr h 105 mm Schválení VDE Šířka 199 mm Šířka – montážní rozměr 201 mm Stupeň krytí (IP) při nepoužívání IP55 Stupeň krytí (IP) při používání IP00 Stupeň ochrany – kód IK IK10 Tloušťka podlahové krytiny 15 mm Třída vysokého zatížení 10 kN (OBO SL1) Typ montážního systému UT3 Údržba podlahy mokré Vhodné pro vestavbu do duté podlahy Ano Vhodné pro vestavbu do dvojité podlahy Ano Výřez ve dně / montážní otvor 201x201 Výška 105 mm Výška podlahy, max. 150 mm Výška podlahy, min. 105 mm - Všechny typy
- Ke stažení
-
Datový list RKN3 4 V SL1 15 / 7408920 , 0.18MB , pdfBezpečnostní list RKN3 4 V SL1 15 / 7408920 , 0.05MB , pdfEU prohlášení o shodě RKN3 4 V SL1 15 / 7408920 , 0.17MB , pdfREACH Prohlášení o shodě RKN3 4 V SL1 15 / 7408920 , 0.13MB , pdfRoHS Prohlášení o shodě RKN3 4 V SL1 15 / 7408920 , 0.13MB , pdf
