Nivelizovatelná kazeta se šňůrovým vývodem, RKSN, ušlechtilá ocel 105 | 150 | 20 | 105 | Otočný šňůrový vývod | 9

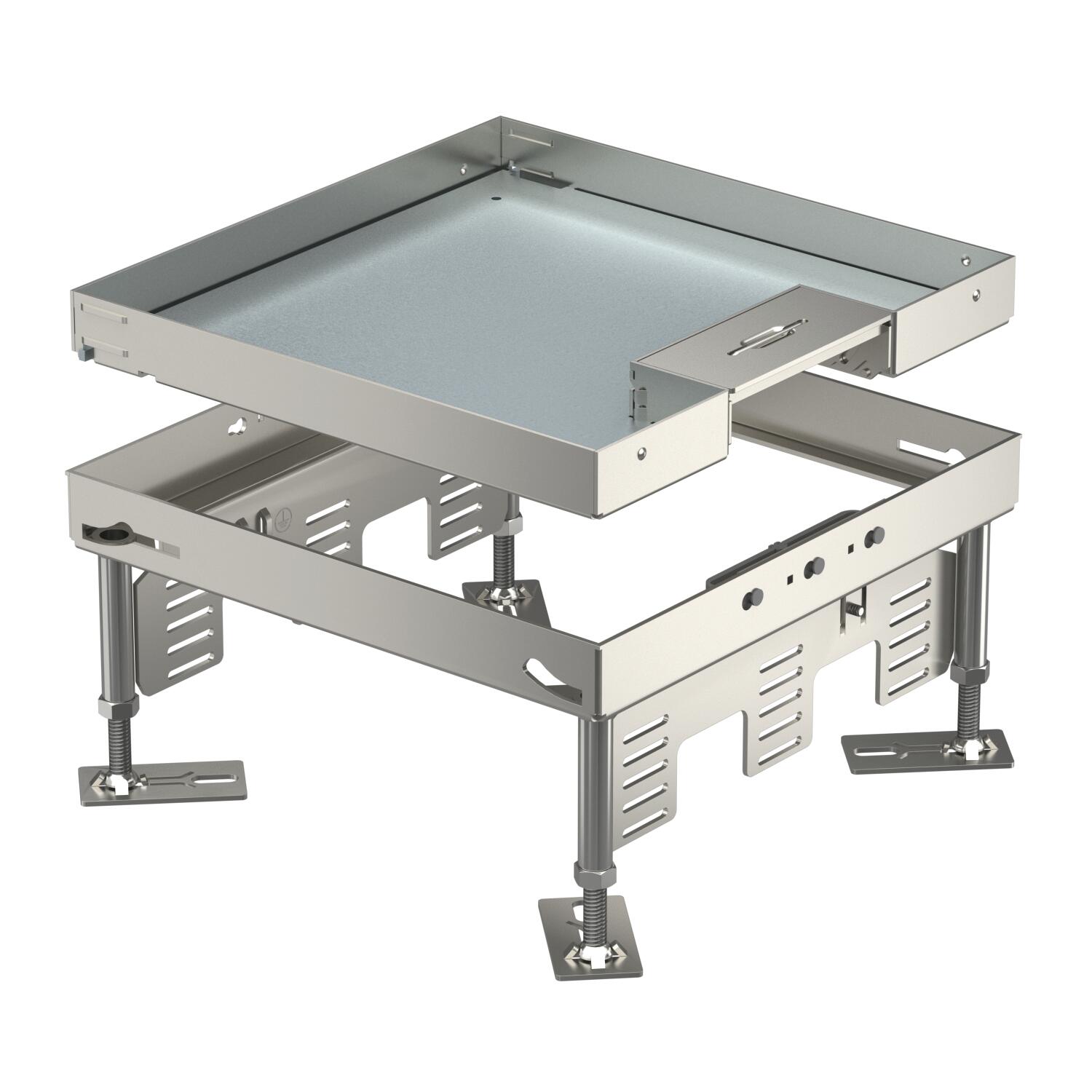

Nivelizovatelná kazeta se šňůrovým vývodem, RKSN, ušlechtilá ocel

Obj. č. 7409218 | EAN 4012195867227

Obj. č. / Typ

Výška podlahy, min.

Výška podlahy, max.

Tloušťka podlahové krytiny

Rozměr h

Provedení vývodu vedení	Otočný šňůrový vývod

Jmenovitá velikost pro přístrojové jednotky	9

Popis výrobku

Popis výrobku

Nivelizovatelná kazeta jmenovité velikosti 9 se šňůrovým vývodem k vestavbě instalačních přístrojů v podlahách se suchou údržbou v interiéru.
Pro vestavbu 3 univerzálních nosičů UT4 pro 9 jednotlivých instalačních přístrojů s nosným kroužkem / nosným třmenem nebo 12 přístrojů Modul 45®.
Nivelovatelná čtvercová kazeta, 3komorová, jmenovité velikosti 9 se šňůrovým vývodem k vestavbě instalačních přístrojů. Kazeta vhodná pro použití v kanálových systémech nebo dvojitých a dutých podlahách se suchou údržbou v interiéru. Vhodná jen pro hladké podlahové krytiny. Lze instalovat 3 kryty APMT5.

Technické údaje

Technické údaje

CO2 stopa (GWP) od kolébky po bránu	20,7553 kg CO2e / 1 Kus
Délka	243 mm
Délka – montážní rozměr	244 mm
Hloubka vestavby	105 mm
Jmenovitá velikost	350 mm
Jmenovitá velikost pro přístrojové jednotky	9
Materiál	Nerez ocel, materiál 1.4307
Nivelační rozsah, max.	150 mm
Nivelační rozsah, min.	105 mm
Oddělitelné	Ne
Počet osaditelných přístrojů	12
Počet přístrojových vložek	3
Počet vývodů vedení	1
Přístrojové nosiče k uchycení přístrojových vložek	Ano
Provedení	Čtvercová
Provedení pro vysoká zatížení	Ne
Provedení vývodu vedení	Otočný šňůrový vývod

Rozměr	243x243mm
Rozměr h	105 mm
Schválení	VDE
Šířka	243 mm
Šířka – montážní rozměr	244 mm
Stupeň krytí (IP) při nepoužívání	IP40
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 5 000 N
Tloušťka podlahové krytiny	20 mm
Typ montážního systému	UT4
Údržba podlahy	suché
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška podlahy, max.	150 mm
Výška podlahy, min.	105 mm

Všechny typy

Všechny typy

Typ	Výška podlahy, min.	Výška podlahy, max.	Tloušťka podlahové krytiny	Rozměr h	Provedení vývodu vedení	Jmenovitá velikost pro přístrojové jednotky	Obj. č.	Množství	Nejm. prod. jedn.
RKSN2 9 VS 20	105 mm	150 mm	20 mm	105 mm	Otočný šňůrový vývod	9	7409218	Kus	1 Kus
RKSN2 9 VS 25	110 mm	155 mm	25 mm	110 mm	Otočný šňůrový vývod	9	7409220	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Nivelační jednotka RKNEV2	RK NEV2 110	7405815	B. j.	1 B. j.
Kazetová výplň pro teraso pro nivelizovatelné kazety jmenovité velikosti 9	SK RK9	7404372	Kus	1 Kus
Montážní víko 350 jmenovité velikosti 9	DUG 350-3 9	7400513	Kus	1 Kus
Univerzální nosič UT4, s krytem pro přístroje Modul 45®, systémová délka 208 mm	UT4 45 4	7408727	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 208 mm	MTU 3	7407840	Kus	1 Kus
