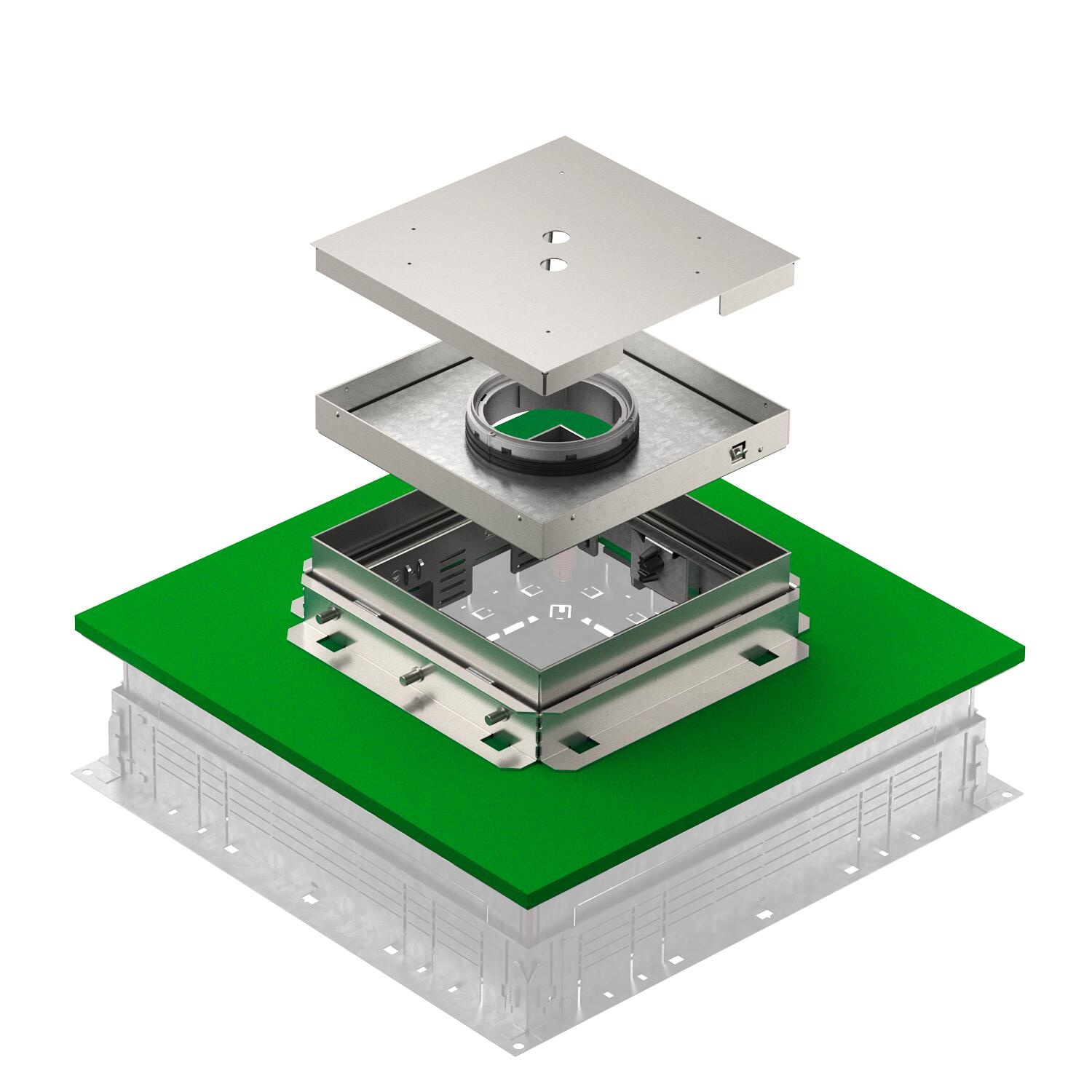

Nivelizovatelná, oddělitelná kazeta pro tubus, ušlechtilá ocel
Obj. č. 7409625 | EAN 4012197438685
- Popis výrobku
-
Popis výrobkuNivelizovatelná a oddělitelná čtvercová kazeta pro vestavbu přístrojů do podlahových připojovacích krabic UZD 350-4 (minimální vestavná hloubka 161 mm) / UGD55 350-3 (minimální vestavná hloubka 136 mm) v úrovni podlahy bez vzniku spár. Vhodná pro všechny cementové mazaniny. Rám kazety s integrovanou zvukovou výplní a nivelační funkcí. Rám kazety se pomocí 4 podélných prolisů niveluje na horní hranu podlahové krytiny. Vhodný pro podlahy se suchou, vlhkou nebo mokrou údržbou. Kazeta se během zhotovování mazaniny/teraca fixuje pomocí upevňovacího úhelníku v montážním víku a ve vestavěném stavu je oddělená ve všech směrech. Rám kazety je z ušlechtilé oceli s osazením pro podlahovou krytinu o hloubce 25 mm ve víku.
Nivelovatelná kazeta s tubusem. Pro vestavbu 3 univerzálních nosičů UT4 pro 9 jednotlivých instalačních přístrojů s nosným kroužkem / nosným třmenem nebo 12 přístrojů Modul 45®. Součástí dodávky je hliníkové ochranné víko do mazaniny (s možností přebroušení), vhodné montážní víko pro upevnění kazetové zvukové výplně a ISO zástěrka pro odpojení od podlahové připojovací krabice. Tubus není součástí dodávky.
-
- Technické údaje
-
Technické údaje

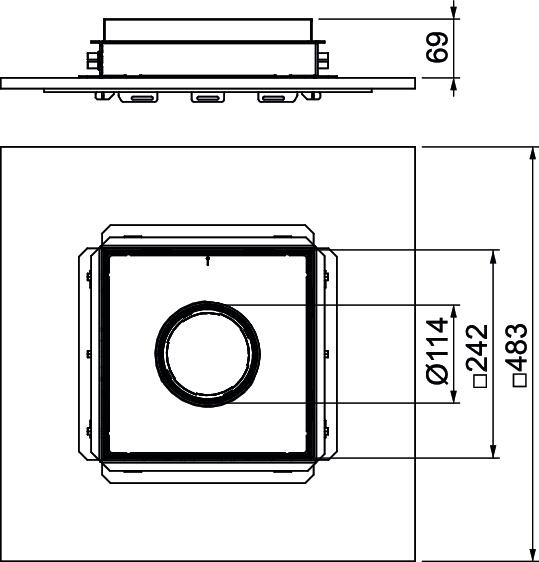

Hloubka vestavby 136 mm Jmenovitá velikost pro přístrojové jednotky 9 Materiál Nerez ocel, materiál 1.4307 Nivelační rozsah, max. 110 mm Nivelační rozsah, min. 69 mm Normaa EN 50085-2-2 Oddělitelné Ano Počet osaditelných přístrojů 12 Počet univerzálních nosičů 3 x UT4 Počet vývodů vedení 1 Přístrojové nosiče k uchycení přístrojových vložek Ne Provedení Čtvercová Provedení pro vysoká zatížení Ne Provedení vývodu vedení Zápustný tubus Rozměr 243x243x118 Schválení VDE Stupeň krytí (IP) při nepoužívání IP55 Stupeň krytí (IP) při používání IP20 Stupeň ochrany – kód IK IK10 Svislé zatížení, malá plocha do 3 000 N Svislé zatížení, velká plocha do 5 000 N Tloušťka podlahové krytiny 25 mm Typ montážního systému UT4 Údržba podlahy mokré Vhodné pro vestavbu do duté podlahy Ne Vhodné pro vestavbu do dvojité podlahy Ne Výška mazaniny, max. 110 mm Výška mazaniny, min. 69 mm Výška podlahy, min. 136 mm Rozměry
Délka 243 mm Rozměr h 81 mm Šířka 243 mm Výška 81 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 51,324 kg CO2e / 1 Kus CO₂ Footprint (GWP) 51,324 kg CO₂e Datum stanovení hodnoty CO2 2025-05-27T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Tubus s krycím plechem a manipulačním třmenem, pro rámovou kazetu a nivelizovatelnou kazetu
TUK2 GV 7428140 1 Kus
Tubus s drážkou pro podlahovou krytinu, s manipulačním třmenem, pro rámovou kazetu a nivelizovatelnou kazetu
TUK2 G4 7428142 1 Kus
Univerzální nosič UT4, s krytem pro přístroje Modul 45®, systémová délka 208 mm
UT4 45 4 7408727 1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 208 mm
MTU 3 7407840 1 Kus - Ke stažení
-
