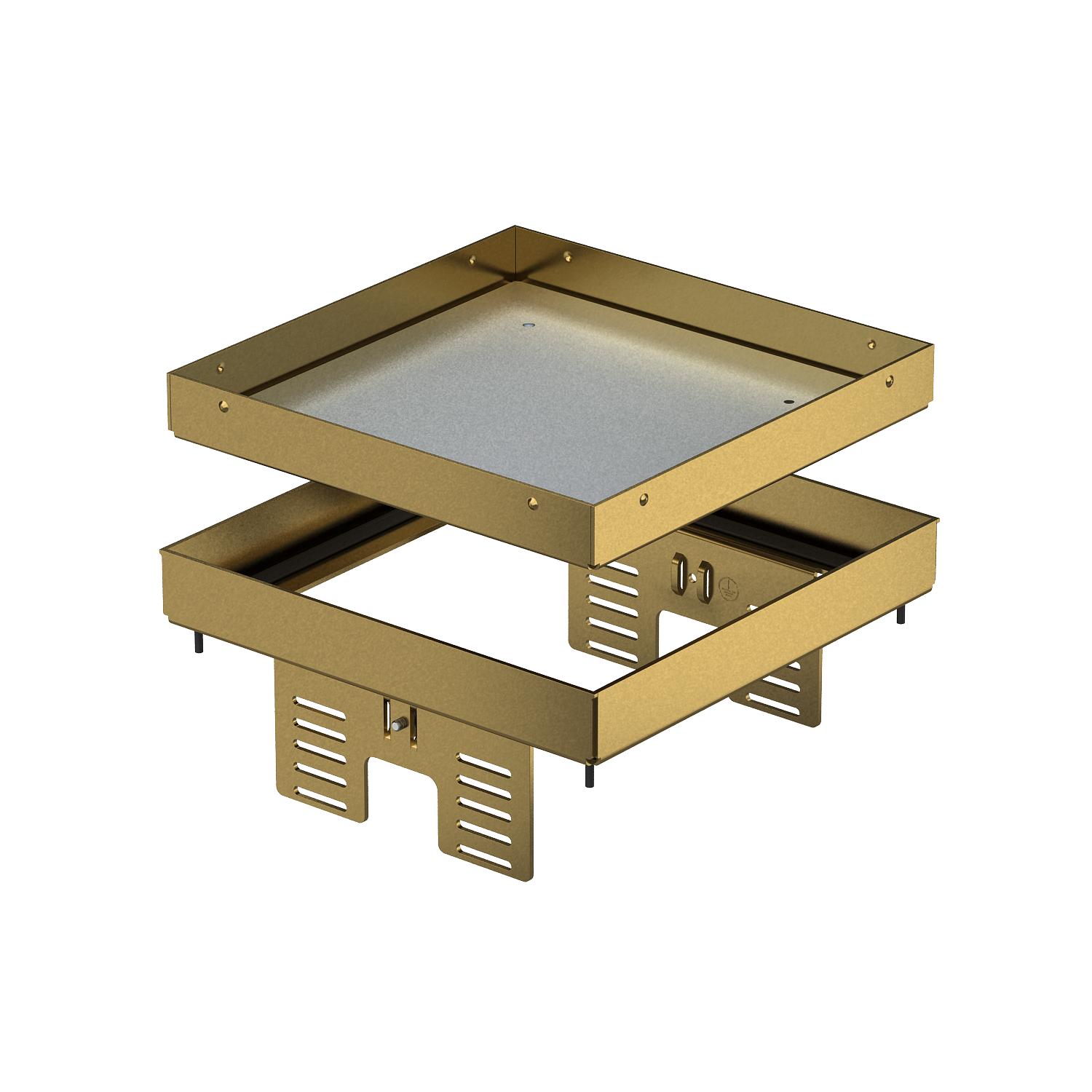

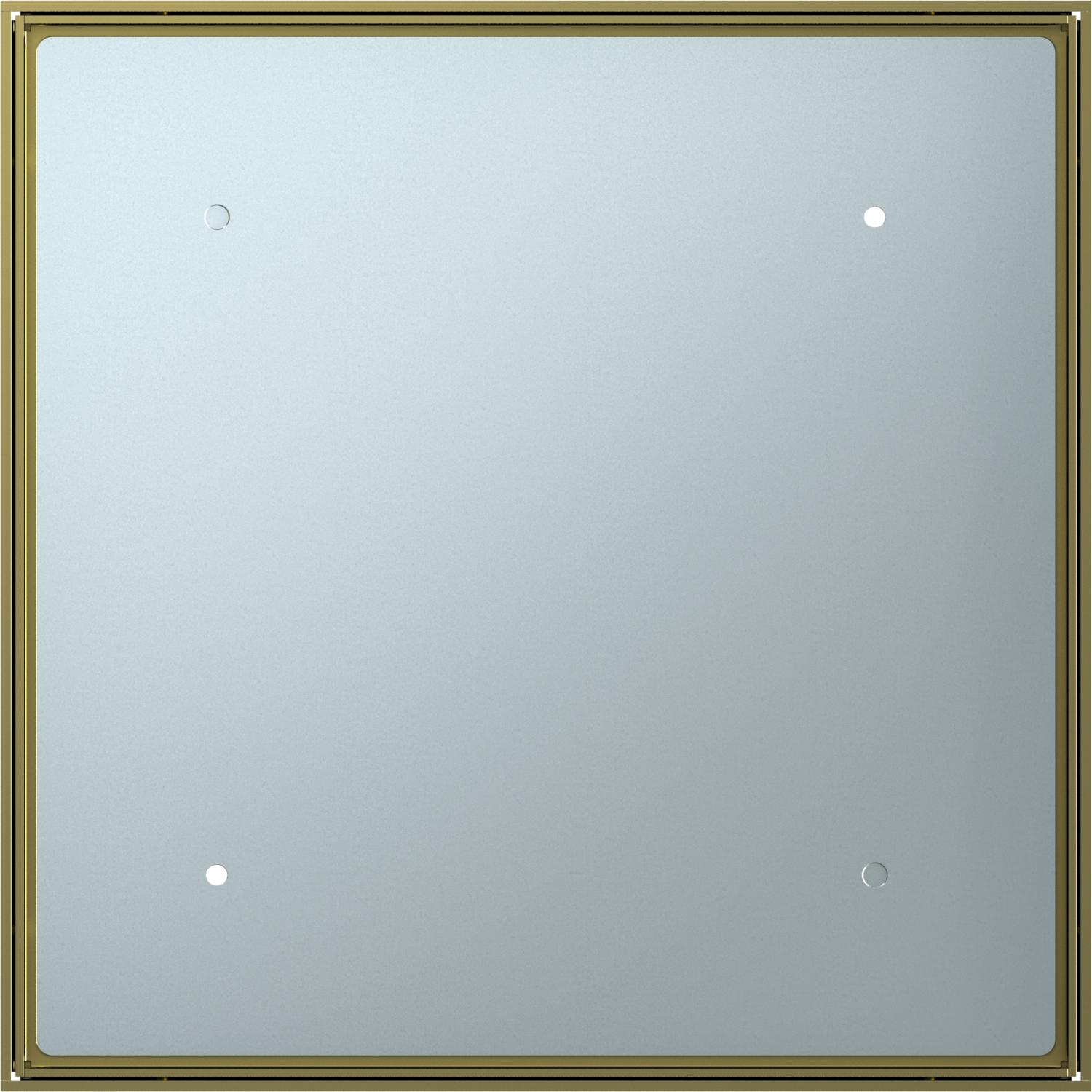

Nivelovatelná, oddělitelná kazeta pro revizní otvor, RKNUZD3, mosaz 110 | 95 | 25 | 4

Nivelovatelná, oddělitelná kazeta pro revizní otvor, RKNUZD3, mosaz

Obj. č. 7409054 | EAN 4012195867845

Obj. č. / Typ	7409054 / RKN2 UZD3 4MS25

Výška podlahy, min.	110 mm

Rozměr h	95 mm

Tloušťka podlahové krytiny	25 mm

Jmenovitá velikost pro přístrojové jednotky	4

Popis výrobku

Popis výrobku

Nivelovatelná „zaslepovací“ kazeta odpojená od podlahy pro zhotovení revizního otvoru jmenovité velikosti 4 v podlahách se suchou nebo mokrou údržbou v interiéru, k montáži do podlahových krabic UZD250 nebo UZD350, vždy ve spojení s montážním víkem DUG../4, nebo do krabic UGD250 3/4 či UGD350 3/4. Montáž se provádí pomocí nivelačních úhelníků (objednávejte zvlášť) v hliníkovém rámovém profilu podlahových krabic. Vhodná jen pro hladké podlahové krytiny.
Nivelizovatelná zaslepená kazeta, dvoukomorová. Lze instalovat 2 krycí desky APMT2. Pro vestavbu 2 univerzálních nosičů UT3 pro 4 jednotlivé instalační přístroje s nosným kroužkem / nosným třmenem nebo 6 přístrojů Modul 45.

Technické údaje

Technické údaje

Délka – montážní rozměr	201 mm
Hloubka vestavby	110 mm
Jmenovitá velikost pro přístrojové jednotky	4
Materiál	mosazi
Oddělitelné	Ano
Odpovídá požadavkům ROHS	Ano
Přístrojové nosiče k uchycení přístrojových vložek	Ne
Produktová řada	RKN
Provedení	Čtvercová
Provedení pro vysoká zatížení	Ne
Provedení vývodu vedení	Bez vývodu pro šňůru
Rozměr	200x200mm
Schválení	VDE

Šířka – montážní rozměr	201 mm
Stupeň krytí (IP) při nepoužívání	IP44
Stupeň krytí (IP) při používání	IP00
Stupeň ochrany – kód IK	IK10
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 3 000 N
Tloušťka podlahové krytiny	25 mm
Typ montážního systému	UT3
Údržba podlahy	mokré
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška podlahy, min.	110 mm

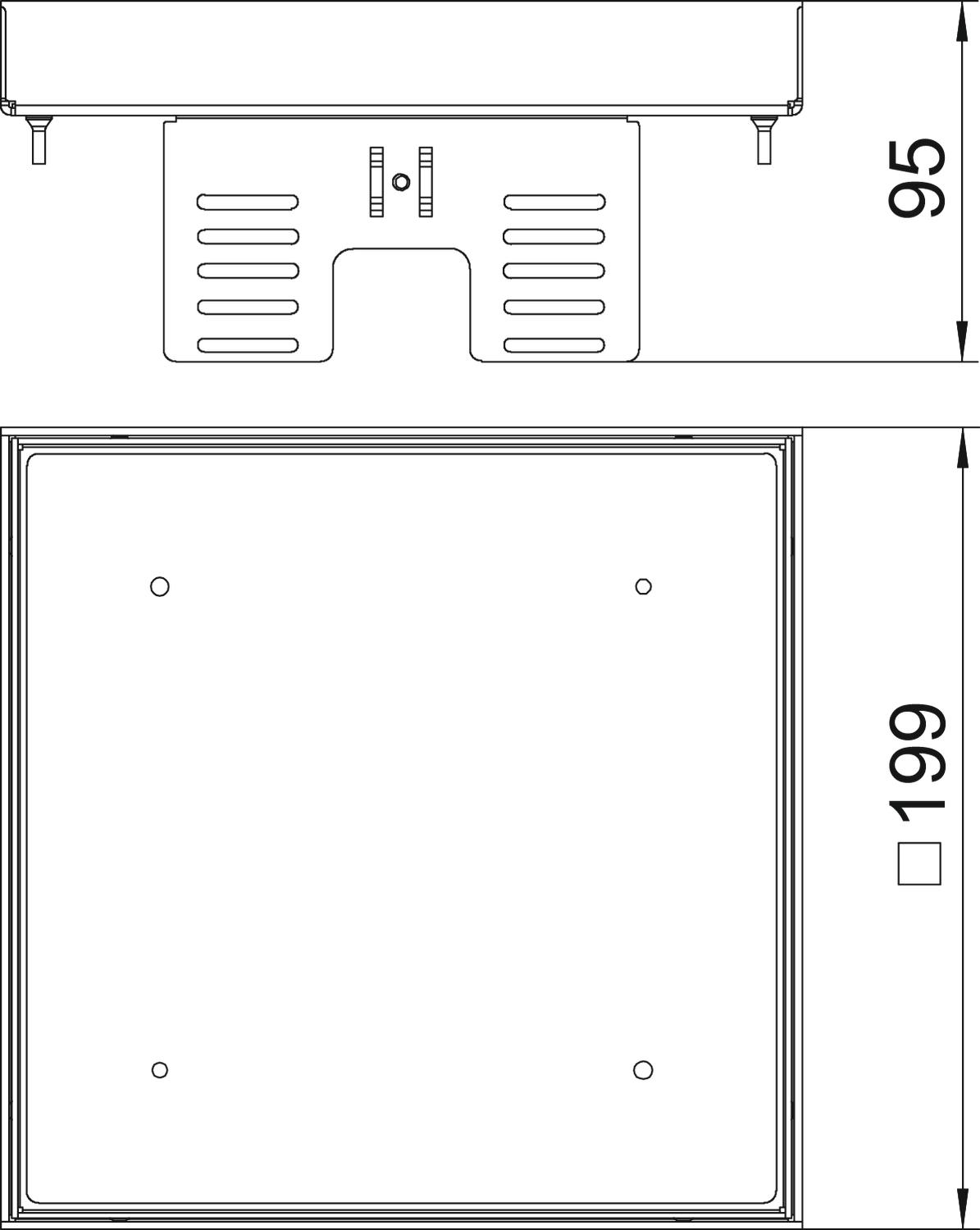

Rozměry

Délka	199 mm
Rozměr h	95 mm

Šířka	199 mm
Výška	95 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	9,9349 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	9,9349 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	Množství
Declared Unit Quantity	1

Všechny typy

Všechny typy

Typ	Výška podlahy, min.	Rozměr h	Tloušťka podlahové krytiny	Jmenovitá velikost pro přístrojové jednotky	Obj. č.	Množství	Nejm. prod. jedn.
RKN2 UZD3 4MS25	110 mm	95 mm	25 mm	4	7409054	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

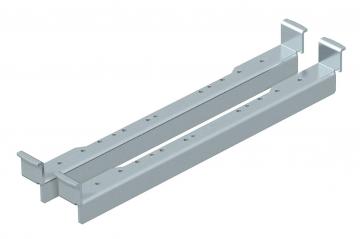

Nivelační úhelník pro montáž do UGD350-3 pro čtvercovou kazetu	NW 350-3 QK	7410544	Kus	1 Kus
Montážní víko pro nivelizovatelnou kazetu jmenovité velikosti 4 do systémových podlah	DUG RK UAN 4	7428544	Kus	1 Kus
Montážní víko 350 jmenovité velikosti 4	DUG 350-3 4	7400505	Kus	1 Kus
