Nivelovatelná, oddělitelná kazeta pro revizní otvor, RKNUZD3, ušlechtilá ocel

Obj. č. 7409068 | EAN 4012195868125

Obj. č. / Typ

Výška podlahy, min.

Tloušťka podlahové krytiny

Rozměr h

Jmenovitá velikost pro přístrojové jednotky	9

Popis výrobku

Popis výrobku

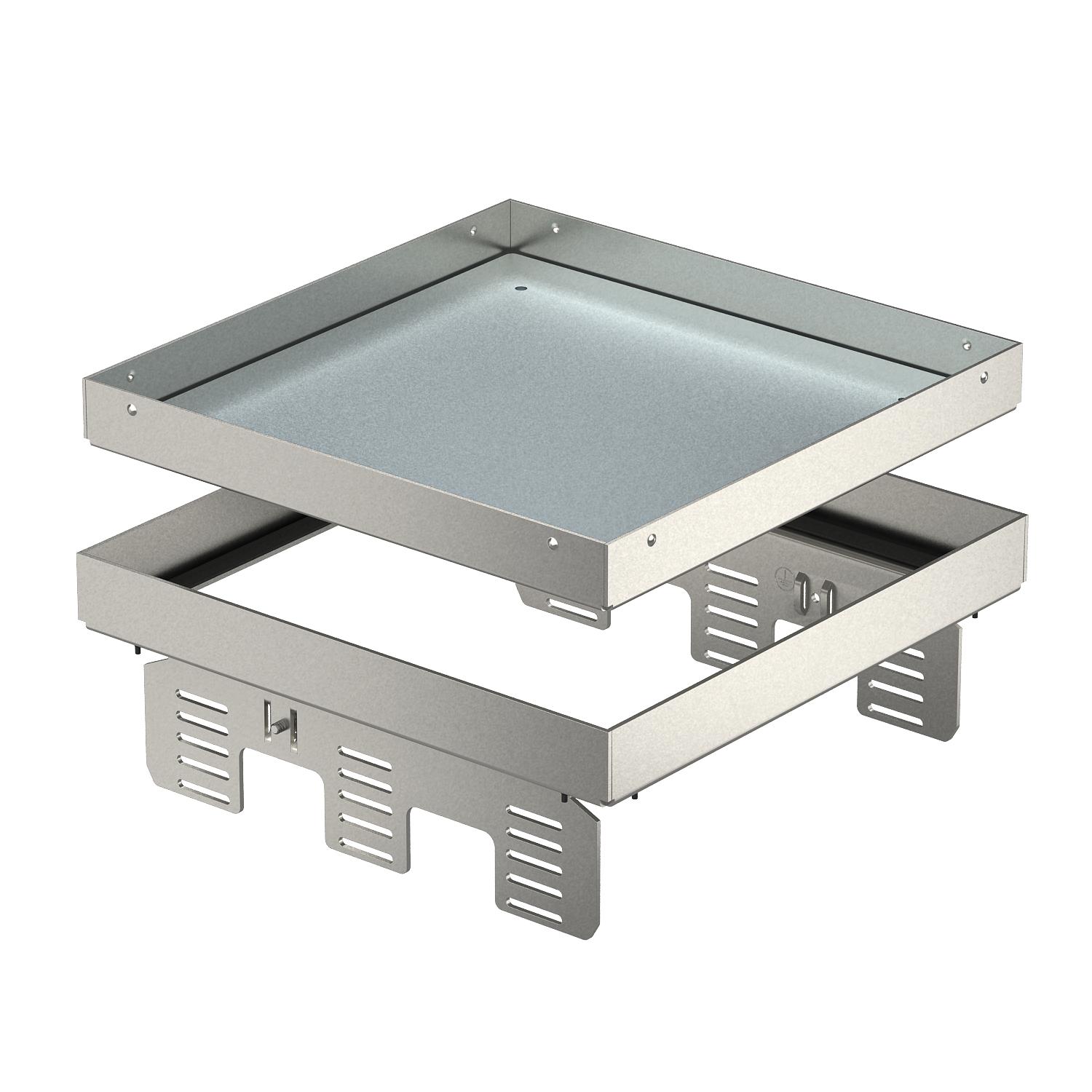

Nivelizovatelná, od podlahy oddělitelná "slepá" kazeta pro vytvoření revizního otvoru jmenovité velikosti 9 v suchých nebo mokrých podlahách v interiéru, pro instalaci do podlahových krabic UZD250 nebo UZD350, každá ve spojení s montážním víkem DUG../9 nebo do krabic UGD250-3/9 nebo UGD350-3/9. Montáž se provádí pomocí nivelačních úhelníků (objednávejte zvlášť) v hliníkovém rámovém profilu podlahových krabic. Vhodná jen pro hladké podlahové krytiny.
Nivelovatelná kazeta prázdná, tříkomorová Lze nainstalovat 3 krycí desky APMT5. K instalaci 3 univerzálních nosičů UT4 pro 9 jednotlivých instalačních přístrojů s nosným kroužkem / třmenem nebo 12 přístrojů Modul 45.

Technické údaje

Technické údaje

Délka – montážní rozměr	244 mm
Hloubka vestavby	110 mm
Jmenovitá velikost pro přístrojové jednotky	9
Materiál	Nerez ocel, materiál 1.4307
Oddělitelné	Ano
Odpovídá požadavkům ROHS	Ano
Přístrojové nosiče k uchycení přístrojových vložek	Ne
Produktová řada	RKN
Provedení	Čtvercová
Provedení pro vysoká zatížení	Ne
Provedení vývodu vedení	Bez vývodu pro šňůru
Rozměr	243x243mm
Schválení	VDE

Šířka – montážní rozměr	244 mm
Stupeň krytí (IP) při nepoužívání	IP44
Stupeň krytí (IP) při používání	IP00
Stupeň ochrany – kód IK	IK10
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 3 000 N
Tloušťka podlahové krytiny	25 mm
Typ montážního systému	UT4
Údržba podlahy	mokré
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška podlahy, min.	110 mm

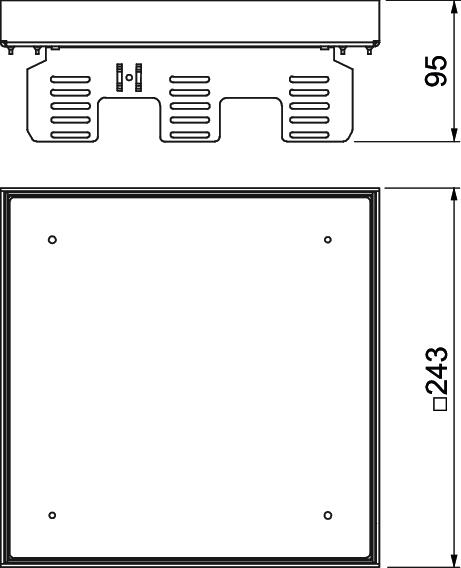

Rozměry

Délka	243 mm
Rozměr h	95 mm

Šířka	243 mm
Výška	95 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	20,9057 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	20,9057 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	Množství
Declared Unit Quantity	1

Všechny typy

Všechny typy

Typ	Výška podlahy, min.	Tloušťka podlahové krytiny	Rozměr h	Jmenovitá velikost pro přístrojové jednotky	Obj. č.	Množství	Nejm. prod. jedn.
RKN2 UZD3 9VS20	105 mm	20 mm	90 mm	9	7409066	Kus	1 Kus
RKN2 UZD3 9VS25	110 mm	25 mm	95 mm	9	7409068	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Nivelační úhelník pro montáž do UGD350-3 pro čtvercovou kazetu	NW 350-3 QK	7410544	Kus	1 Kus
Montážní víko 350 jmenovité velikosti 9	DUG 350-3 9	7400513	Kus	1 Kus
