Nivelovatelná, oddělitelná kazeta pro tubus, RKFNUZD3, ušlechtilá ocel | 110 | 25 | 95 | 9

Nivelovatelná, oddělitelná kazeta pro tubus, RKFNUZD3, ušlechtilá ocel

Obj. č. 7409380 | EAN 4012195869153

Obj. č. / Typ

Výška podlahy, min.

Tloušťka podlahové krytiny

Rozměr h

Jmenovitá velikost pro přístrojové jednotky	9

Popis výrobku

Popis výrobku

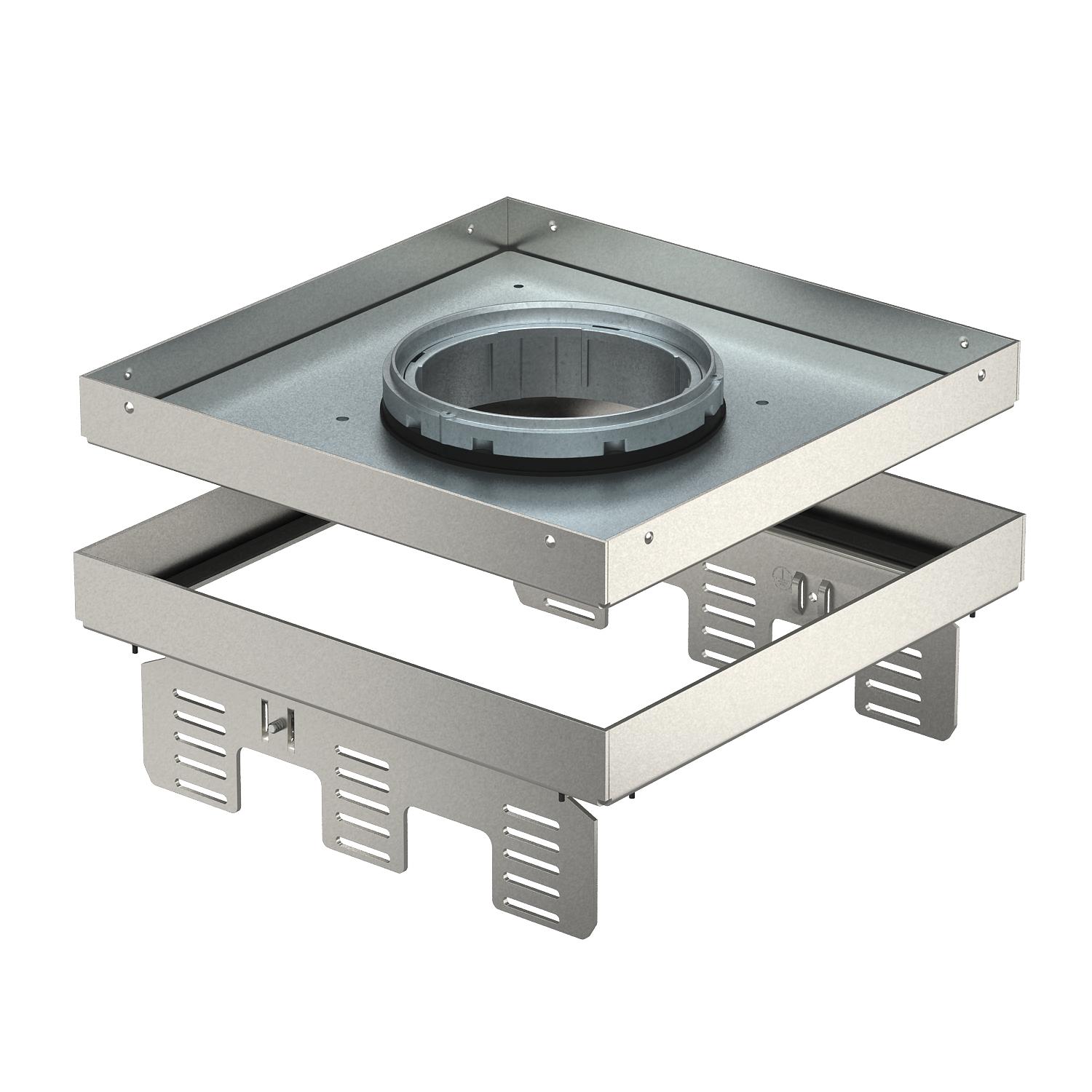

Nivelizovatelná, od podlahy oddělitelná kazeta jmenovité velikosti 9, na trubku, pro instalaci instalačních přístrojů v podlahách se suchým nebo mokrým čištěním v interiéru, pro montáž do podlahových krabic UZD250 nebo UZD350, každá ve spojení s montážním krytem DUG../9 nebo do krabic UGD250-3/9 nebo UGD350-3/9. Montáž se provádí pomocí nivelačních úhelníků (objednávejte zvlášť) v hliníkovém rámovém profilu podlahových krabic.
Nivelizovatelná kazeta s tubusem, 3-komorová. Lze instalovat 3 kryty APMT5. K instalaci 3 univerzálních nosičů UT4 pro 9 jednotlivých instalačních přístrojů s nosným kroužkem / třmenem nebo 12 přístrojů Modul 45. Tubus není součástí dodávky.

Technické údaje

Technické údaje

Délka – montážní rozměr	244 mm
Hloubka vestavby	110 mm
Jmenovitá velikost pro přístrojové jednotky	9
Materiál	Nerez ocel, materiál 1.4307
Oddělitelné	Ano
Odpovídá požadavkům ROHS	Ano
Počet osaditelných přístrojů	12
Počet vývodů vedení	1
Přístrojové nosiče k uchycení přístrojových vložek	Ne
Produktová řada	RKFN
Provedení	Čtvercová
Provedení pro vysoká zatížení	Ne
Provedení vývodu vedení	Zápustný tubus
Rozměr	243x243mm

Schválení	VDE
Šířka – montážní rozměr	244 mm
Stupeň krytí (IP) při nepoužívání	IP44
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 3 000 N
Tloušťka podlahové krytiny	25 mm
Typ montážního systému	UT4
Údržba podlahy	mokré
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška podlahy, min.	110 mm

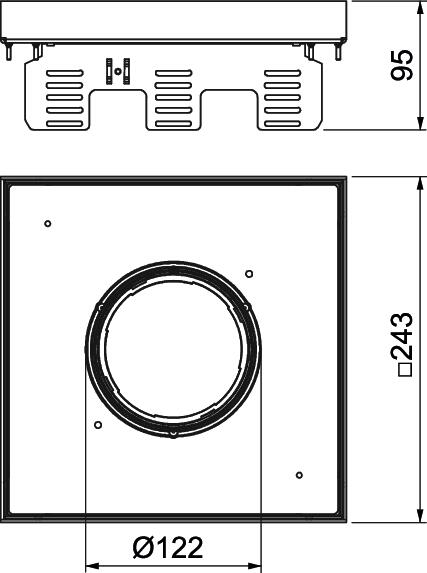

Rozměry

Délka	243 mm
Rozměr h	95 mm

Šířka	243 mm
Výška	95 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	21,9836 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	21,9836 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	Množství
Declared Unit Quantity	1

Všechny typy

Všechny typy

Typ	Výška podlahy, min.	Tloušťka podlahové krytiny	Rozměr h	Jmenovitá velikost pro přístrojové jednotky	Obj. č.	Množství	Nejm. prod. jedn.
RKFN2UZD3 9VS20	105 mm	20 mm	90 mm	9	7409378	Kus	1 Kus
RKFN2UZD3 9VS25	110 mm	25 mm	95 mm	9	7409380	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Nivelační úhelník pro montáž do UGD350-3 pro čtvercovou kazetu	NW 350-3 QK	7410544	Kus	1 Kus
Tubus s krycím plechem a manipulačním třmenem, pro rámovou kazetu a nivelizovatelnou kazetu	TUK2 GV	7428140	Kus	1 Kus
Univerzální nosič UT4, s krytem pro přístroje Modul 45®, systémová délka 208 mm	UT4 45 4	7408727	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 208 mm	MTU 3	7407840	Kus	1 Kus
