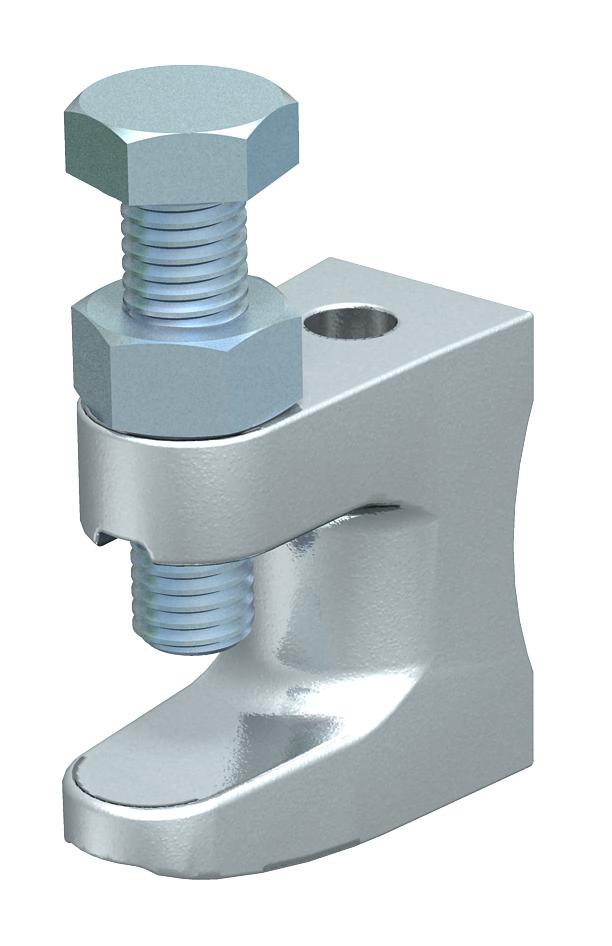

Nosníková šroubová příchytka, s průchozím otvorem

Obj. č. / Typ

Délka

Šířka

Výška

Tloušťka příruby F max.

Upevňovací otvor

Zatížení na mezi pevnosti

Závit

Popis výrobku

Popis výrobku

S průchozím otvorem.

Max. utahovací moment: 21 Nm

Technické údaje

Délka	58 mm
Druh připojení / připojovací součást	Otvor
Materiál	Temperovaná litina
Max. utahovací moment	21 Nm
Metrický závit	10
Nastavitelný závěs	Ne

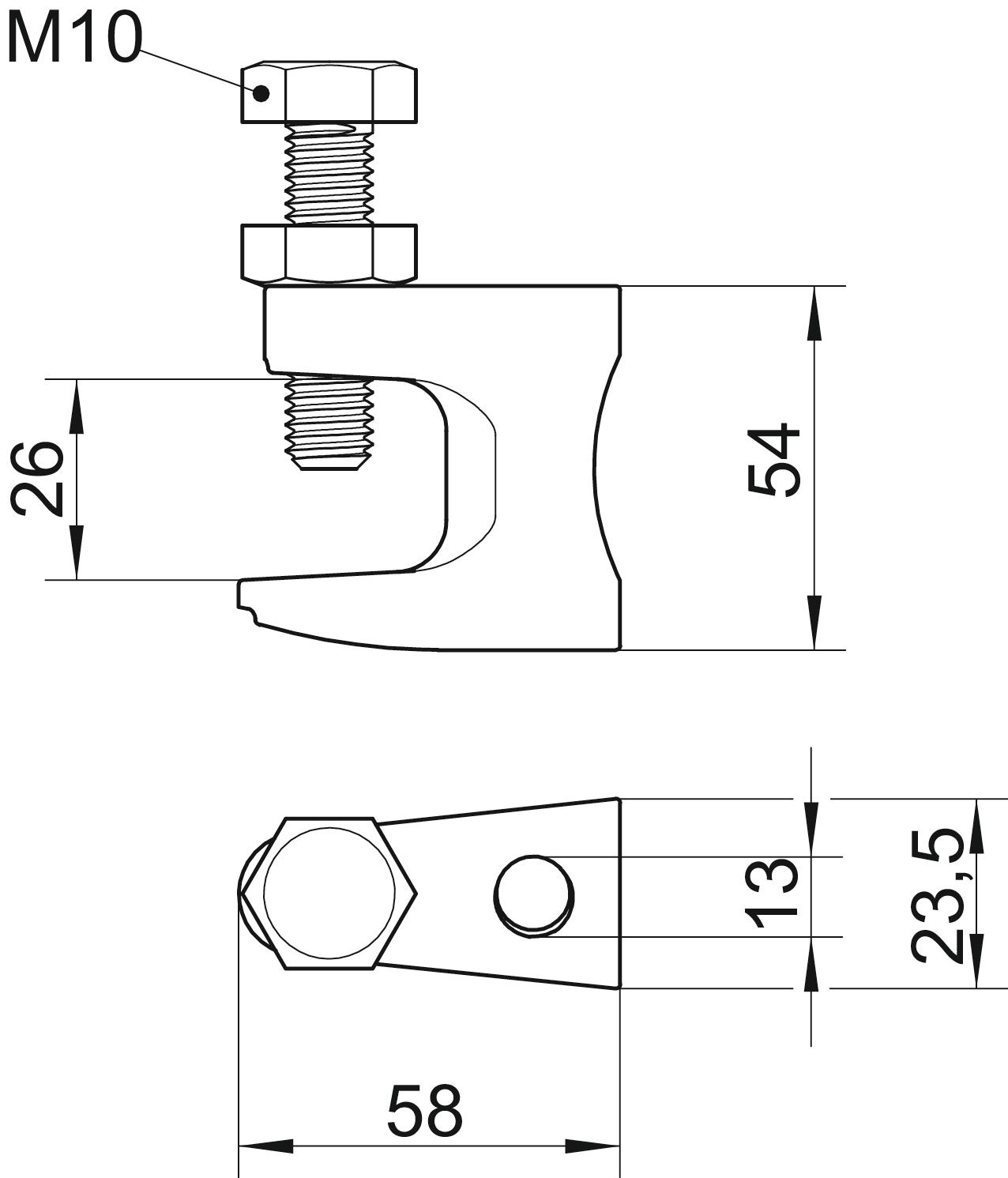

Rozměr	0-26mm
Rozměr G (mm)	M10
Rozměr H	54 mm
Rozměr B	23,5 mm
Rozměr D	13 mm

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka příruby F max.	Upevňovací otvor	Zatížení na mezi pevnosti	Závit	Obj. č.	Množství	Nejm. prod. jedn.
FL 1 TG	38 mm	19 mm	35 mm	18 mm	9 mm	1,2 kN	M8	1488015	Kus	50 Kus
FL 2 TG	44 mm	21 mm	42 mm	20 mm	11 mm	2,5 kN	M10	1488023	Kus	50 Kus
FL 3 TG	58 mm	23,5 mm	54 mm	26 mm	13 mm	3,5 kN	M10	1488031	Kus	25 Kus
