Nosníková svorka pro kabel 18 | 14 | 21 | 4 | 5 | | | 7,5 | 12

morepic-1

morepic-2

Nosníková svorka pro kabel

Obj. č. 1488510 | EAN 4012197383251

Obj. č. / Typ

Délka

Šířka	14 mm

Výška

Průměr trubky/kabelu, min.

Průměr trubky/kabelu, max.

Tloušťka příruby F min.	7,5 mm

Tloušťka příruby F max.	12 mm

Popis výrobku

Popis výrobku

Nosníková svorka k montáži kabelů. Otevřený úchyt pro kabel na boku. Upevnění na ocelové nosníky natlučením.

Technické údaje

Technické údaje

Barva	pozinkováno
Délka	18 mm
Druh připojení / připojovací součást	Trubka/kabel
Maß W	14 mm
Materiál	Ocel
Nastavitelný závěs	Ne
Povrch	Zinkové mikrolamely
Průměr trubky/kabelu, max.	5 mm

Průměr trubky/kabelu, min.	4 mm
Rozměr	7,5-12mm
Šířka	14 mm
Tloušťka příruby F max.	12 mm
Tloušťka příruby F min.	7,5 mm
Výška	21 mm
Zavěšeno	Ne
Způsob upevnění	Svěrné

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Průměr trubky/kabelu, min.	Průměr trubky/kabelu, max.	Tloušťka příruby F min.	Tloušťka příruby F max.	Obj. č.	Množství	Nejm. prod. jedn.
SCC 7,5-12 D5,5	18 mm	14 mm	21 mm	4 mm	5 mm	7,5 mm	12 mm	1488510	Kus	100 Kus
SCC 7,5-12 D24	28 mm	14 mm	32 mm	19 mm	24 mm	7,5 mm	12 mm	1488527	Kus	100 Kus

Ke stažení

Datový list SCC 7,5-12 D5,5 / 1488510 , 0.19MB , pdf

Katalog Cable support systems , 54.52MB , pdf

EU prohlášení o shodě SCC 7,5-12 D5,5 / 1488510 , 0.12MB , pdf

UK - Prohlášení shody SCC 7,5-12 D5,5 / 1488510 , 0.09MB , pdf

Stáhnout

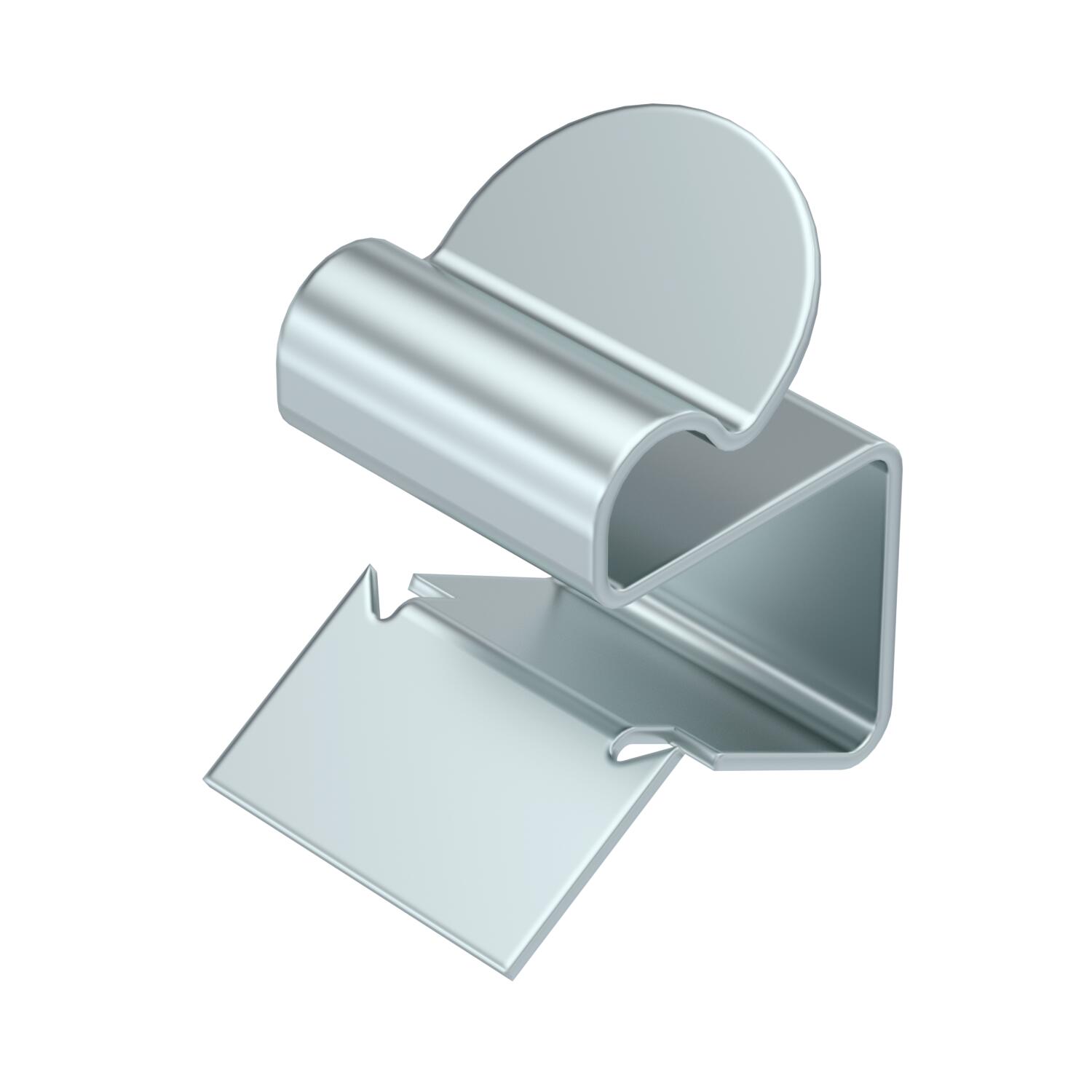

Výrobková grafika SCC 7,5-12 D5,5 / 1488510, 52.46 kB, jpg

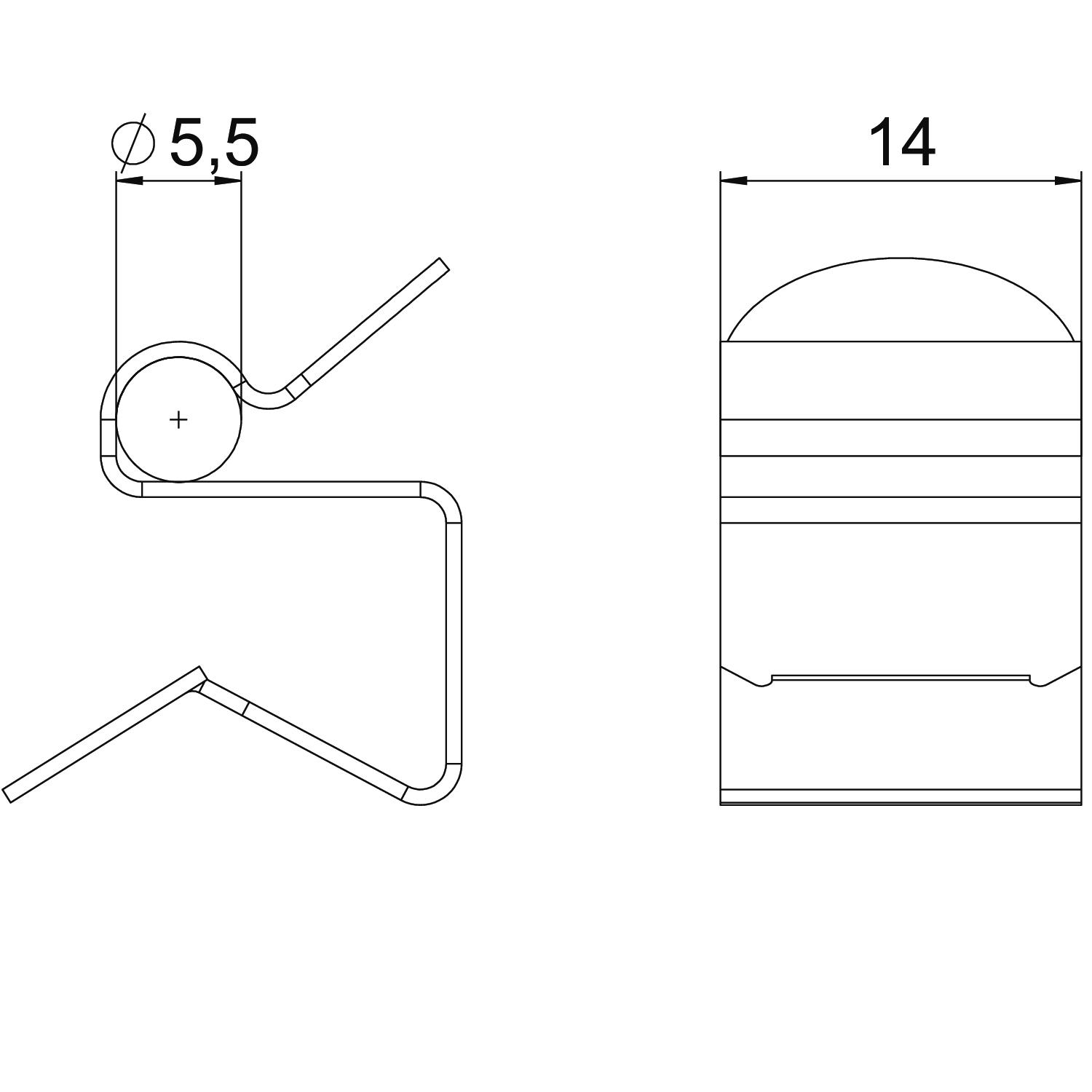

Rozměrový výkres SCC 7,5-12 D5,5 / 1488510, 59.88 kB, jpg

SCC 7,5-12 D5,5 / 1488510
