Nosníková svorka, pro závitovou tyč

Obj. č. 1483669 | EAN 4012196502547

Obj. č. / Typ	1483669 / BCTR 4-8 M10

Rozměr B	38 mm

Rozměr L	63 mm

Tloušťka příruby F min.	4 mm

Tloušťka příruby F max.	8 mm

Popis výrobku

Popis výrobku

Nosníková svorka k natlučení, s úchytem pro závitovou tyč, jako individuální řešení upevnění na nosníku.

Technické údaje

Technické údaje

Druh připojení / připojovací součást	Závit
Materiál	Ocel
Metrický závit	10
Nastavitelný závěs	Ne
Povrch	Zinkové mikrolamely
Rozměr	4-8mm
Rozměr B	38 mm

Rozměr L	63 mm
Tloušťka příruby F max.	8 mm
Tloušťka příruby F min.	4 mm
Zatížení na mezi pevnosti	0,75 kN
Zavěšeno	Ne
Závit	M10
Způsob upevnění	Svěrné

Všechny typy

Všechny typy

Typ	Rozměr B	Rozměr L	Tloušťka příruby F min.	Tloušťka příruby F max.	Obj. č.	Množství	Nejm. prod. jedn.
BCTR 4-8 M10	38 mm	63 mm	4 mm	8 mm	1483669	Kus	50 Kus

Ke stažení

Datový list BCTR 4-8 M10 / 1483669 , 0.17MB , pdf

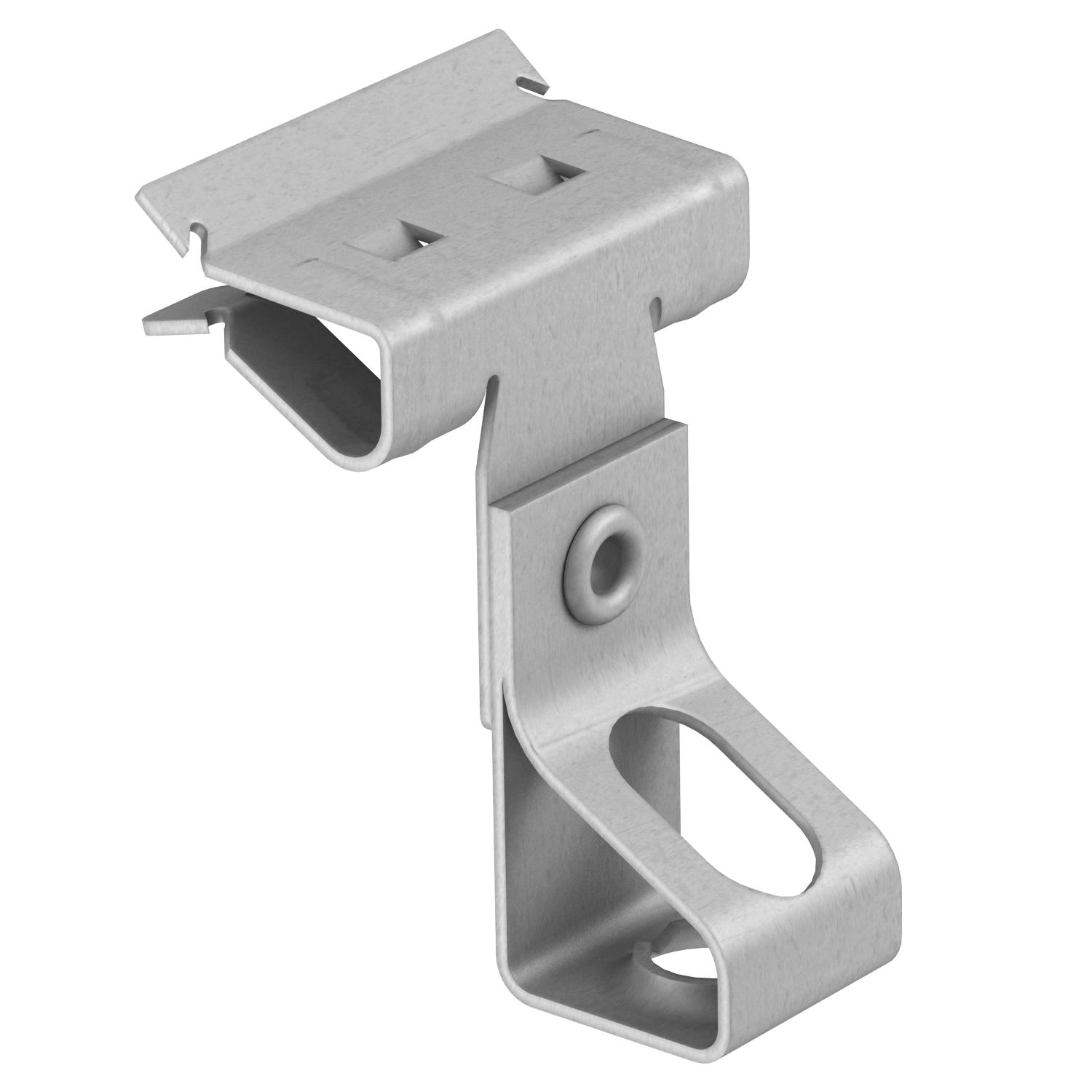

Výrobková grafika BCTR 4-8 M10 / 1483669, 76.40 kB, jpg

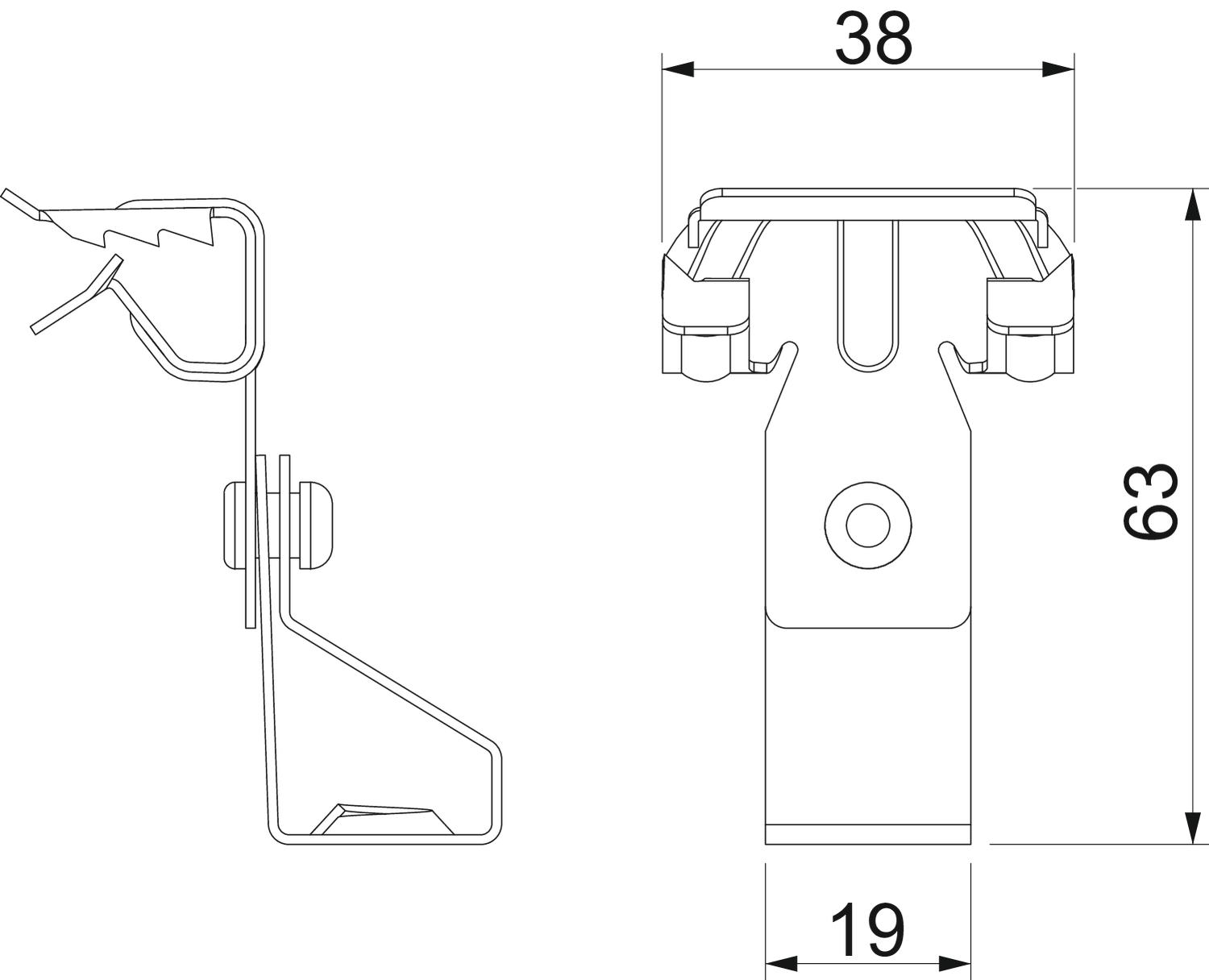

Rozměrový výkres BCTR 4-8 M10 / 1483669, 67.98 kB, jpg
