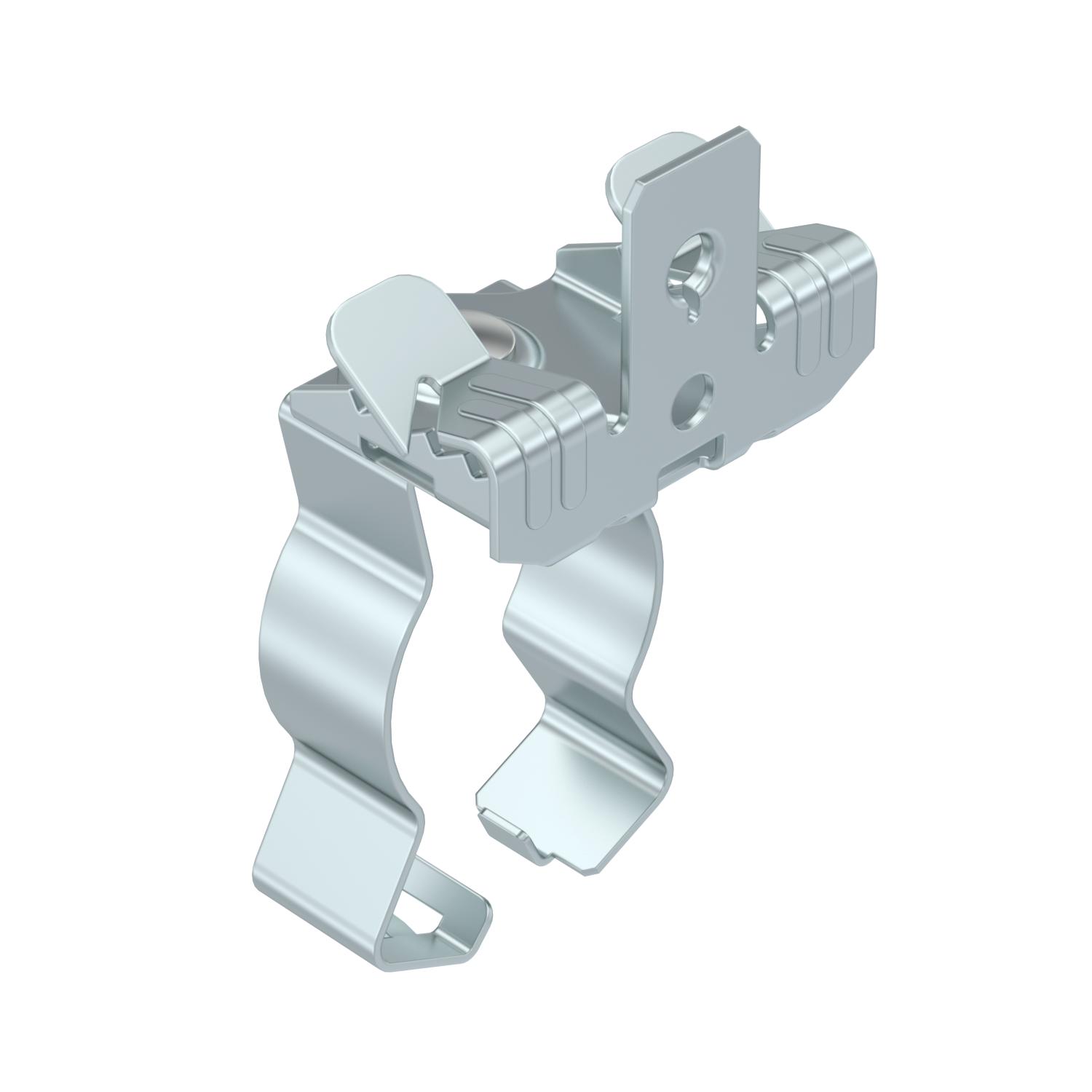

Nosníková svorka, s trubkovým úchytem dole

Obj. č. 1488623 | EAN 4012197380960

45 mm
37 mm
Popis výrobku
Popis výrobku
Nosníková svorka k montáži trubek. Uzavřený trubkový úchyt dole. Upevnění na ocelové nosníky natlučením.
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
Technické údaje

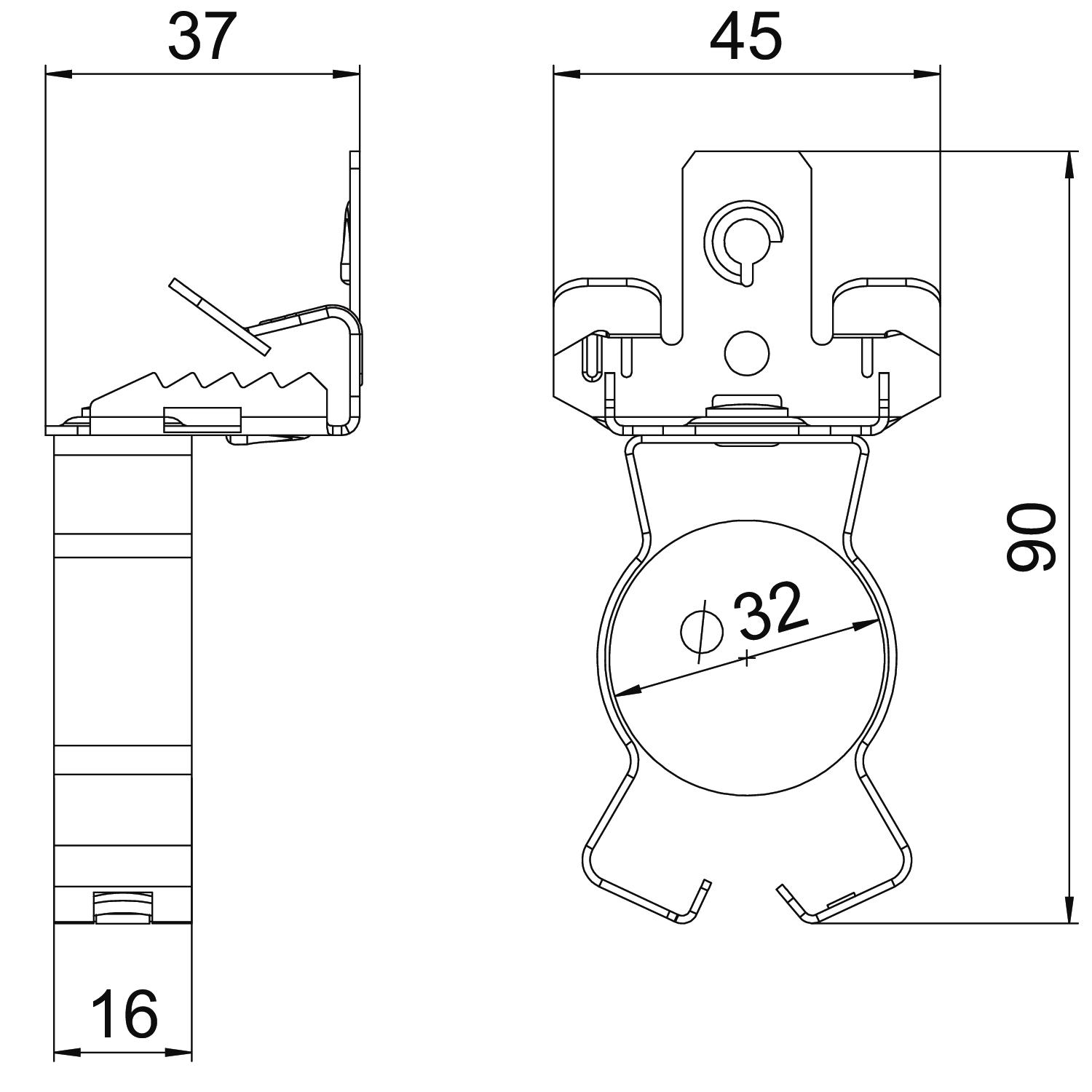

Rozměry

Délka 90 mm
Druh připojení / připojovací součást Trubka/kabel
Materiál Ocel
Nastavitelný závěs Ne
Povrch Zinkové mikrolamely
Průměr trubky/kabelu, max. 32 mm
Průměr trubky/kabelu, min. 30 mm
Rozměr 3-7mm
Rozměr L 90 mm
Šířka 45 mm
Tloušťka příruby F max. 7 mm
Tloušťka příruby F min. 3 mm
Výška 37 mm
Zatížení na mezi pevnosti 0,45 kN
Zavěšeno Ne
Způsob upevnění Svěrné
Všechny typy

Všechny typy

Typ Délka Šířka Výška Průměr trubky/kabelu, min. Průměr trubky/kabelu, max. Rozměr L Tloušťka příruby F min. Tloušťka příruby F max. Obj. č. Množství Nejm. prod. jedn.
SCVPC 3-7 D25 81 mm 45 mm 37 mm 20 mm 25 mm 80 mm 3 mm 7 mm 1488621
50 Kus
SCVPC 3-7 D32 90 mm 45 mm 37 mm 30 mm 32 mm 90 mm 3 mm 7 mm 1488623
50 Kus
SCVPC 3-7 D40 103 mm 45 mm 37 mm 36 mm 40 mm 100 mm 3 mm 7 mm 1488625
50 Kus
SCVPC 7-13 D25 89 mm 45 mm 37 mm 20 mm 25 mm 87 mm 7 mm 13 mm 1488629
50 Kus
