Nosníková svorka, se závitovým svorníkem na boku

Obj. č. 1488271 | EAN 4012197392277

Obj. č. / Typ

Délka	35 mm

Šířka	40 mm

Výška	23 mm

Rozměr L	35 mm

Tloušťka příruby F min.

Tloušťka příruby F max.

Popis výrobku

Popis výrobku

Nosníková svorka se závitovým svorníkem M6 po straně pro individuální montážní řešení. Upevnění na ocelové nosníky natlučením.

Technické údaje

Rozměry

Délka	35 mm
Druh připojení / připojovací součást	Závit
Materiál	Ocel
Metrický závit	6
Nastavitelný závěs	Ne
Povrch	Zinkové mikrolamely
Rozměr	1,5-4mm
Rozměr L	35 mm

Šířka	40 mm
Tloušťka příruby F max.	4 mm
Tloušťka příruby F min.	1,5 mm
Výška	23 mm
Zatížení na mezi pevnosti	0,45 kN
Zavěšeno	Ne
Způsob upevnění	Svěrné

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Rozměr L	Tloušťka příruby F min.	Tloušťka příruby F max.	Obj. č.	Množství	Nejm. prod. jedn.
SCVTB 1,5-4 M6	35 mm	40 mm	23 mm	35 mm	1,5 mm	4 mm	1488271	Kus	100 Kus
SCVTB 4-10 M6	35 mm	40 mm	23 mm	35 mm	4 mm	10 mm	1488273	Kus	100 Kus

Ke stažení

Datový list SCVTB 1,5-4 M6 / 1488271 , 0.16MB , pdf

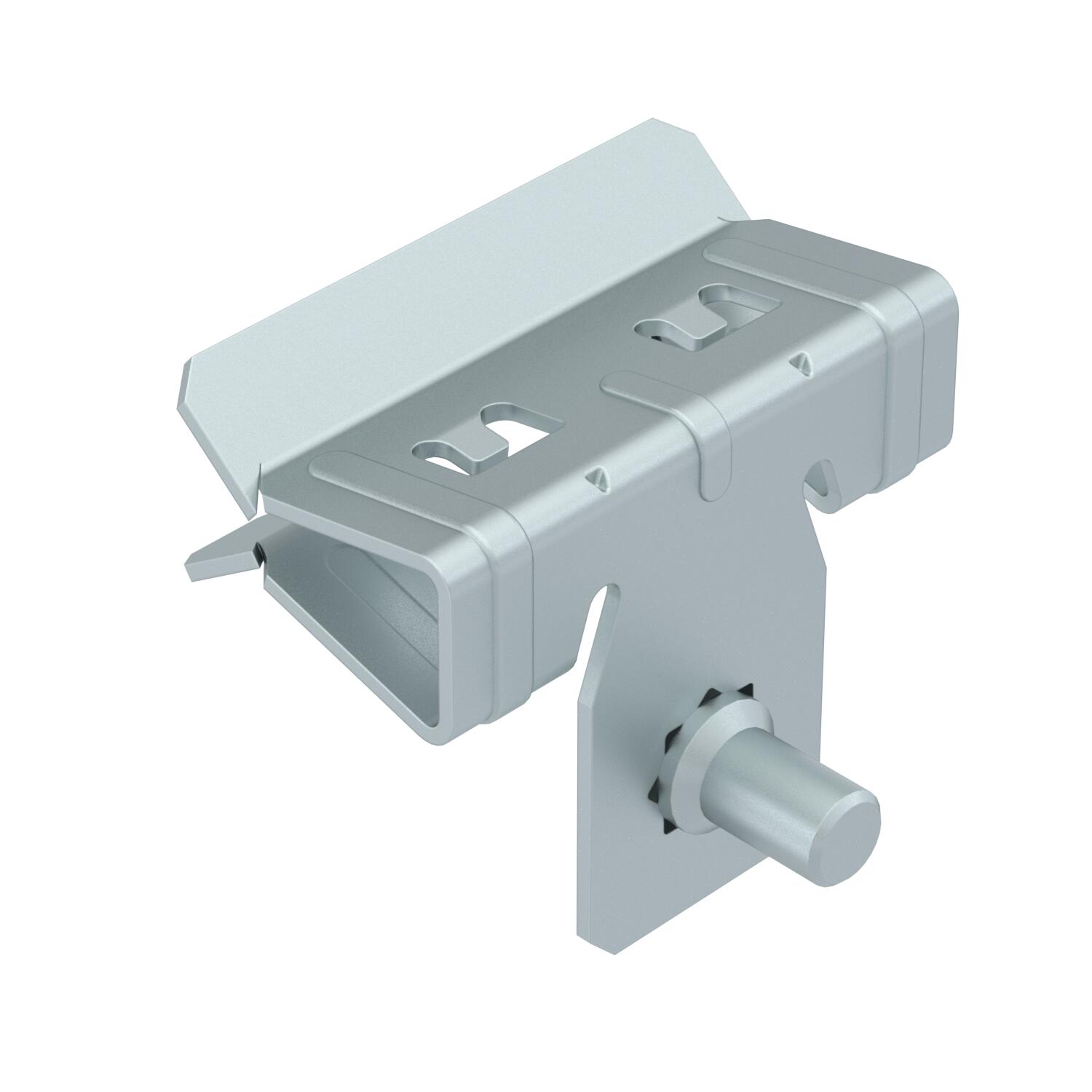

Výrobková grafika SCVTB 1,5-4 M6 / 1488271, 58.44 kB, jpg

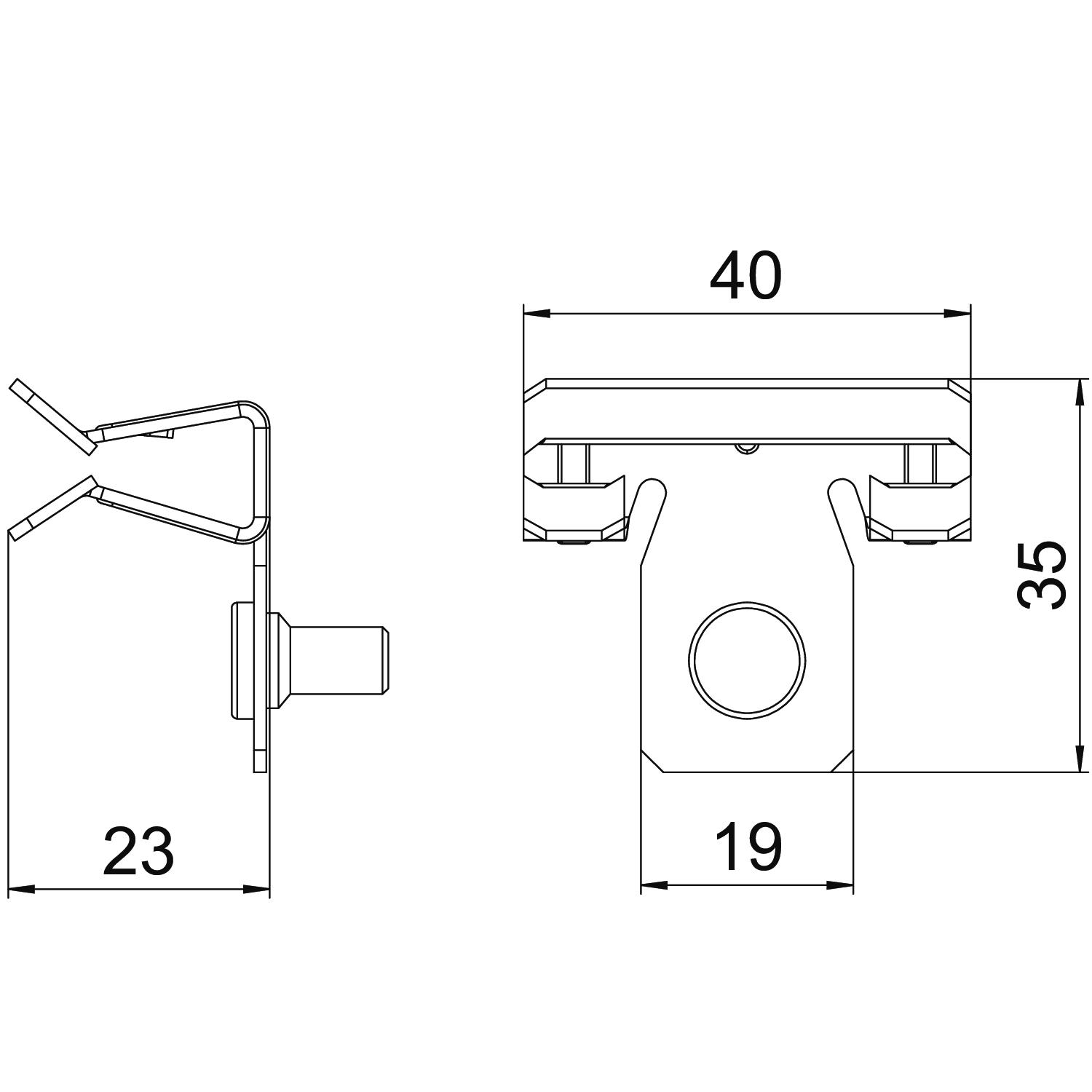

Rozměrový výkres SCVTB 1,5-4 M6 / 1488271, 66.26 kB, jpg
