Nosný profil pro montáž FV modulu 4700 |

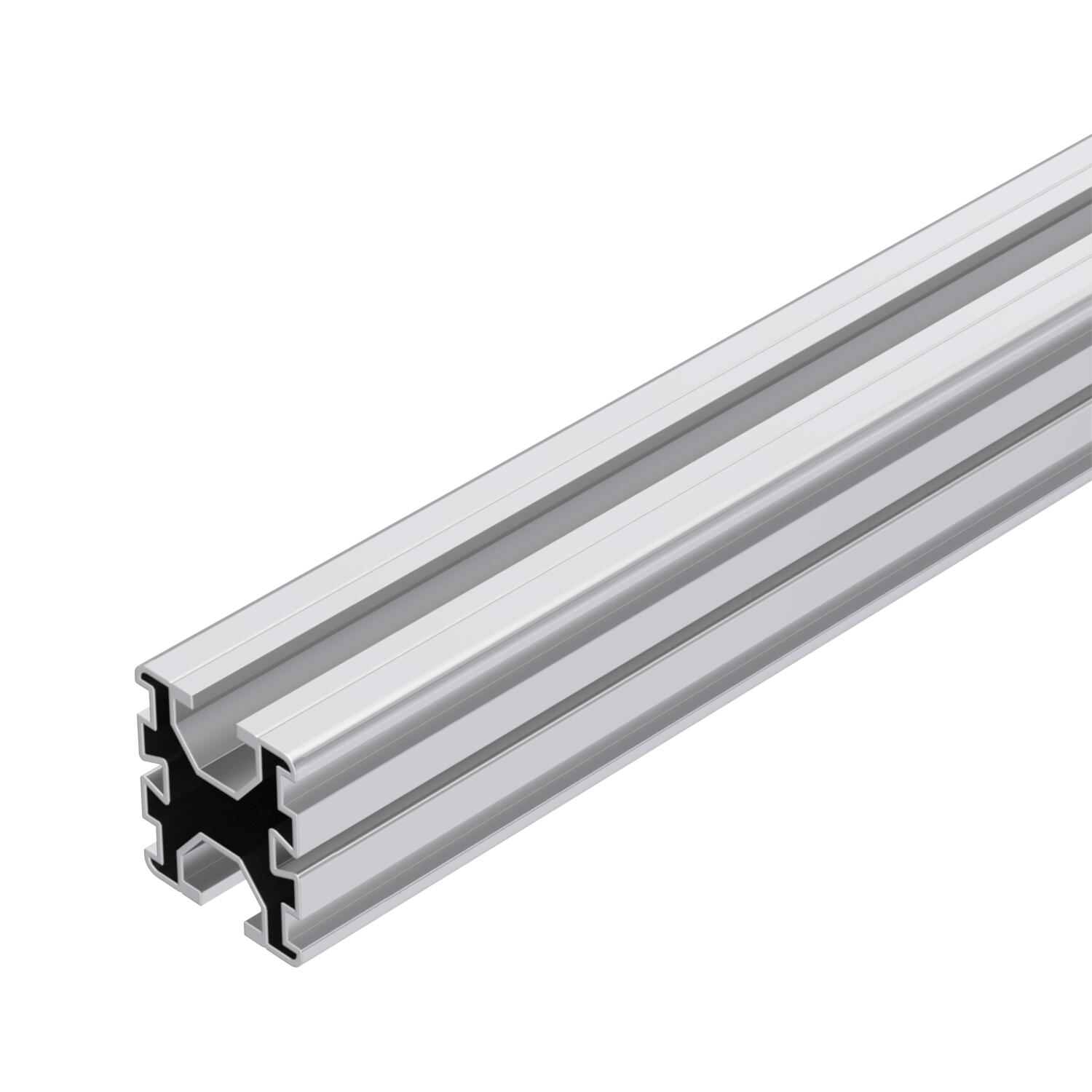

Nosný profil pro montáž FV modulu

Obj. č. 5900410 | EAN 4012197368623

Obj. č. / Typ

Délka

Popis výrobku

Popis výrobku

Nosný profil pro montáž FV modulů na ploché a šikmé střechy. Montáž na plochou střechu v kombinaci s univerzálním podstavcem Uni Base a krátkými a dlouhými podpěrami STK a STL. Upevnění profilu na podstavec s adaptérem Unibase AMP naklapnutím. Montáž na šikmou střechu v kombinaci s univerzálním střešním hákem DHU. Upevnění profilu ke střešnímu háku naklapnutím. Šroubové spojení více nosných profilů podélnou spojkou LV 45 a křížovou spojkou KV 45. S 10mm drážkou na obou stranách pro upevnění kluzných matic a univerzálních a uzemňovacích svorek.

Technické údaje

Technické údaje

Barva	bělavě šedá
Délka	4700 mm
Kabelový kanál, integrovaný	Ne
Kabelový kanál, volitelný	Ne
Materiál	Hliník
Odporový moment Wx	3680 mm³

Odporový moment Wy	3760 mm³
Povrch	bez povrchové úpravy

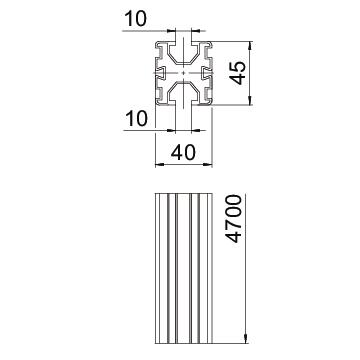

Rozměr	40x45x4700
Šířka	40 mm
Výška	45 mm

Všechny typy

Všechny typy

Typ	Délka	Obj. č.	Množství	Nejm. prod. jedn.
TP 45 2350 ALU	2350 mm	5900405	Kus	4 Kus
TP 45 4700 ALU	4700 mm	5900410	Kus	4 Kus
TP 45 4700 ALU S	4700 mm	5900412	Kus	4 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Univerzální svorka pro montáž FV modulu	KLU A2	5901010	Kus	20 Kus

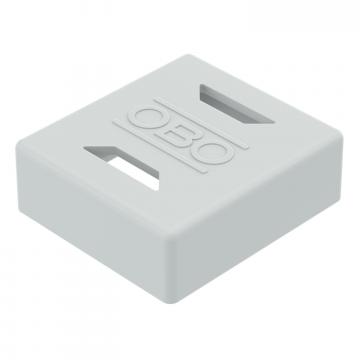

Koncová krytka pro nosný profil	EK 45 G	5901722	Kus	20 Kus

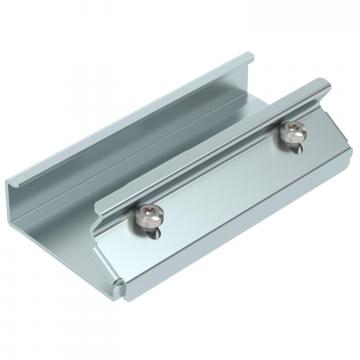

Podélná spojka pro nosný profil TP	LV 45 DD	5901210	Kus	20 Kus

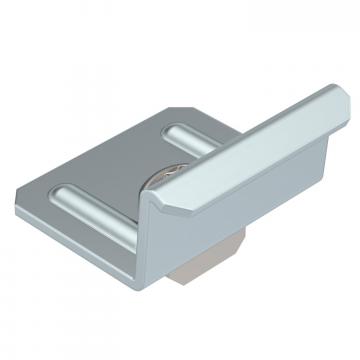

Křížová spojka pro nosné profily TP.	KV 45 DD	5901250	Kus	20 Kus

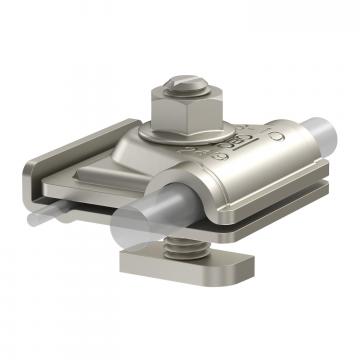

Uzemňovací svorka FV montážní systémy	249 PV10 6-50V2A	5051520	Kus	8 Kus
