Nosný profil pro montáž FV panelů na ploché střechy

Obj. č. 5900370 | EAN 4012197437923

Obj. č. / Typ	5900370 / TPF 35 5000 ALU

Délka	5000 mm

Popis výrobku

Popis výrobku

Protiskluzový nosný profil pro montáž fotovoltaických panelů na ploché střechy. Základ pro upevnění krátkých a dlouhých podpěr STK a STL. Šroubové podélné spojení více nosných profilů podélnou spojkou LV 35.

Technické údaje

Technické údaje

Barva	bělavě šedá
CO2 stopa (GWP) od kolébky po bránu	66,8508 kg CO2e / 1 Kus
Délka	5000 mm
Kabelový kanál, integrovaný	Ne
Kabelový kanál, volitelný	Ne
Materiál	Hliník

Odporový moment Wx	3210 mm³
Odporový moment Wy	3840 mm³
Povrch	bez povrchové úpravy
Rozměr	110x47x5000
Šířka	110 mm
Výška	47 mm

Všechny typy

Všechny typy

Typ	Délka	Obj. č.	Množství	Nejm. prod. jedn.
TPF 35 5000 ALU	5000 mm	5900370	Kus	4 Kus

Ke stažení

Datový list TPF 35 5000 ALU / 5900370 , 0.17MB , pdf

Brožura Magic PV solution mounting systems , 2.70MB , pdf

Návod k montáži PV mounting systems Magic PV Flat Basic , 3.89MB , pdf

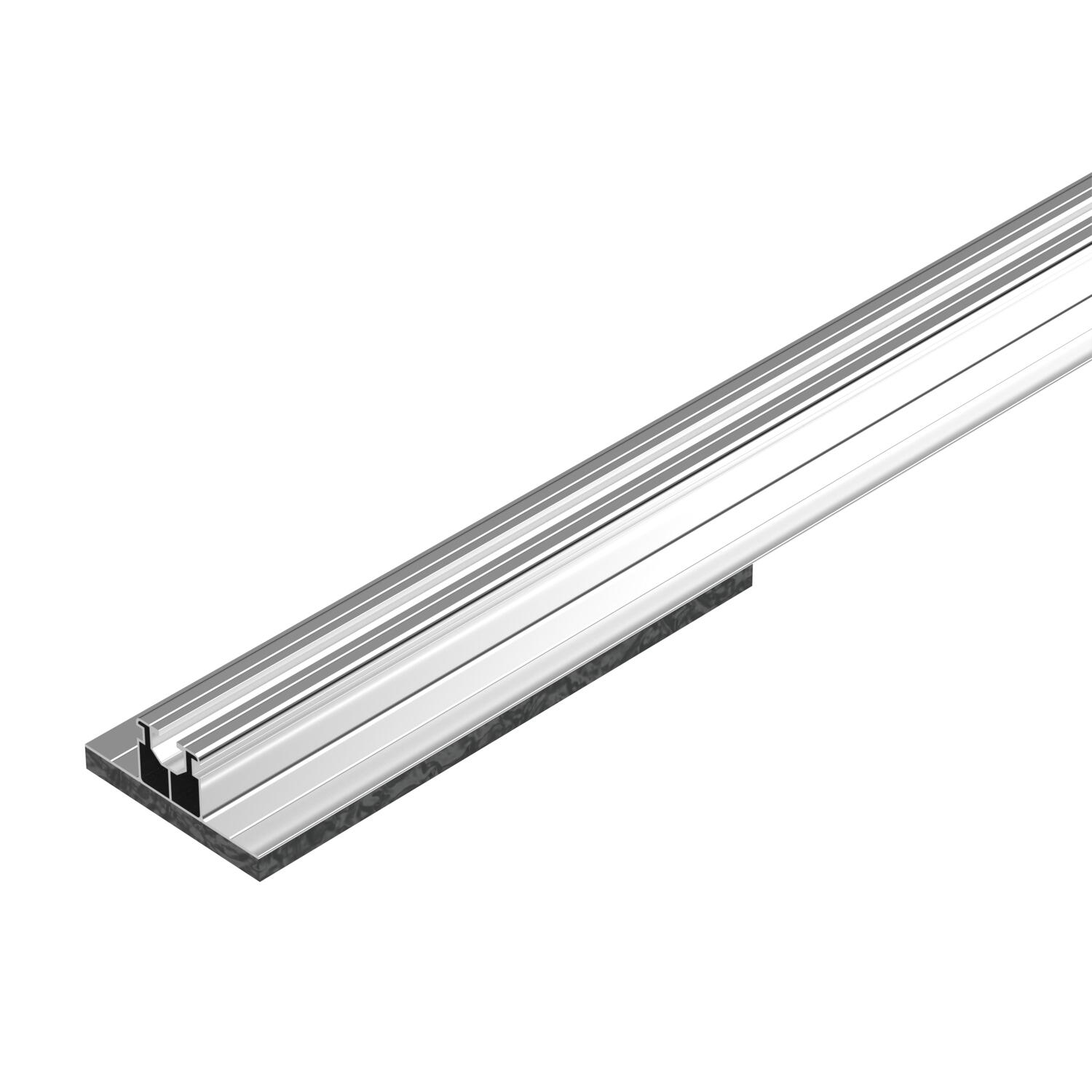

Výrobková grafika TPF 35 5000 ALU / 5900370, 88.30 kB, jpg

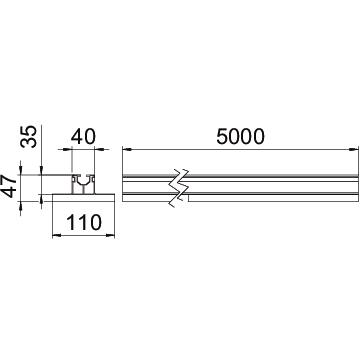

Rozměrový výkres TPF 35 5000 ALU / 5900370, 9.83 kB, jpg

Pro tento výrobek nejsou k dispozici žádné popisné texty
