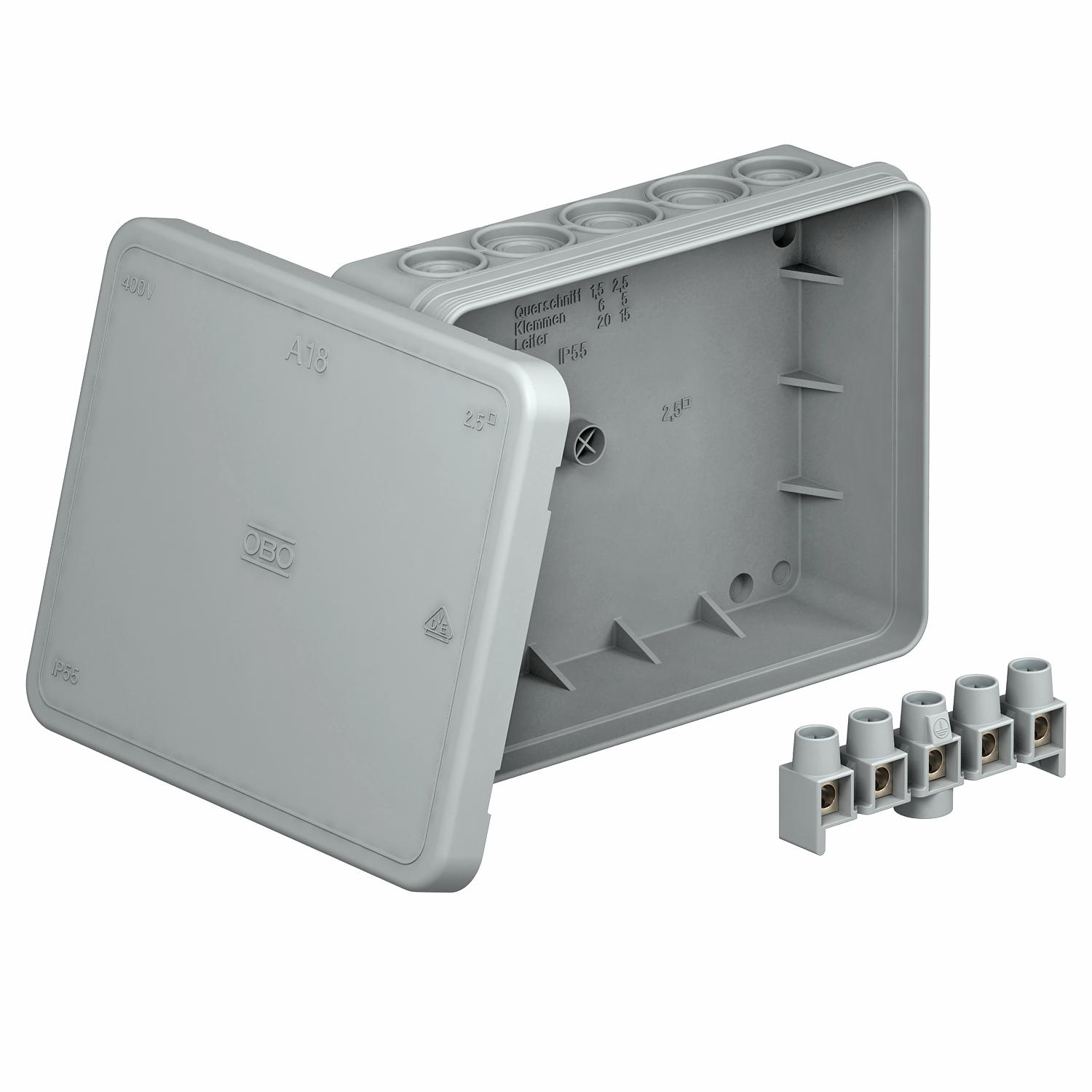

Odbočná krabice A 18 se svorkovnicí 115x90x35 | 18 | IP55 | světle šedá; RAL 7035

Odbočná krabice A 18 se svorkovnicí

Obj. č. 2000414 | EAN 4012195917144

Obj. č. / Typ	2000414 / A 18 5

Vnitřní rozměry	115x90x35 mm

Počet vstupů	18

Stupeň krytí	IP55

Barva	světle šedá; RAL 7035

Popis výrobku

Popis výrobku

Stupeň krytí IP55, jmenovité napětí 690 V, jmenovitý průřez 2,5 mm², 10 vývodů pro kabely o průměru 5-14 mm

8 vývodů pro kabely o průměru 5-11 mm.

Svěrné víko.

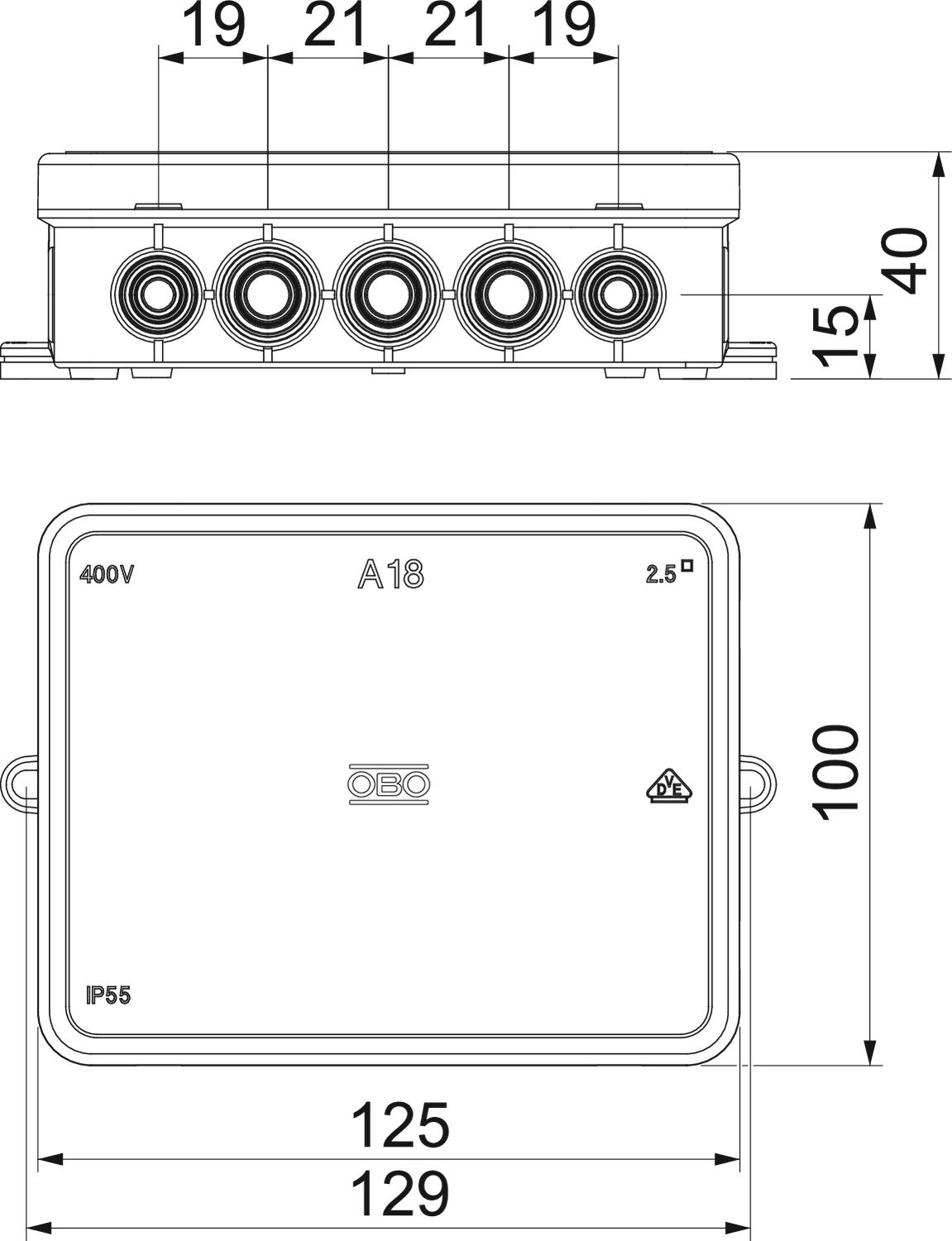

Rozměry: 125 × 100 × 40 mm

Světlé vnitřní rozměry: 115 × 90 × 35 mm

Na každých 10 krabic 1 vyřezávací nástroj

Technické údaje

Technické údaje

Barva	světle šedá; RAL 7035
Bez obsahu halogenů	Ano
CO₂ stopa (GWP) od kolébky po bránu	0,2694 kg CO₂e / 1 Kus
Délka	125 mm
Druh průchodky pouzdra	Vylamovací otvor
Druh vývodů	Kabel
Druh vývodů	Kabel
Jmenovité izolační napětí Ui	690 V
Jmenovité napětí	690 V
Jmenovitý průřez, min.	2,5 mm²
Materiál	Polyetylén
Max. Průřez vodiče	2,5 mm²
Možnost řazení	Ano
Odolné proti povětrnostním vlivům	Ne
odolné proti šíření plamene	podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C
Osazení	bez
Plombovatelné	Ne
Počet svorek	5
Počet vstupů	18
Pro prostředí s nebezpečím výbuchu plynu	bez
Pro prostředí s nebezpečím výbuchu prachu	bez

Pro zónu prostředí s nebezpečím výbuchu	bez
Provedení víka k odbočné krabici	Plné víko
Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne
Rozměr	125x100x38
S víčkem	Ano
Se stíněním	Ne
Šířka	100 mm
Stupeň krytí	IP55
Teplotní rozsah použití, max.	45 °C
Teplotní rozsah použití, min.	-5 °C
Transparentní víko	Ne
Tvar	Čtvercová
Upevnění víka	Naklapávací
Vnitřní rozměry	115x90x35 mm
Vrchní díl	netransparentní
Vstup zezadu	Ne
Výška	40 mm
Vývody	10 vývodů pro průměr kabelu 5–14 mm 4 vývody pro průměr kabelu 5–11 mm
Zachování funkčnosti	bez
Způsob montáže	Montáž na stěnu/strop
