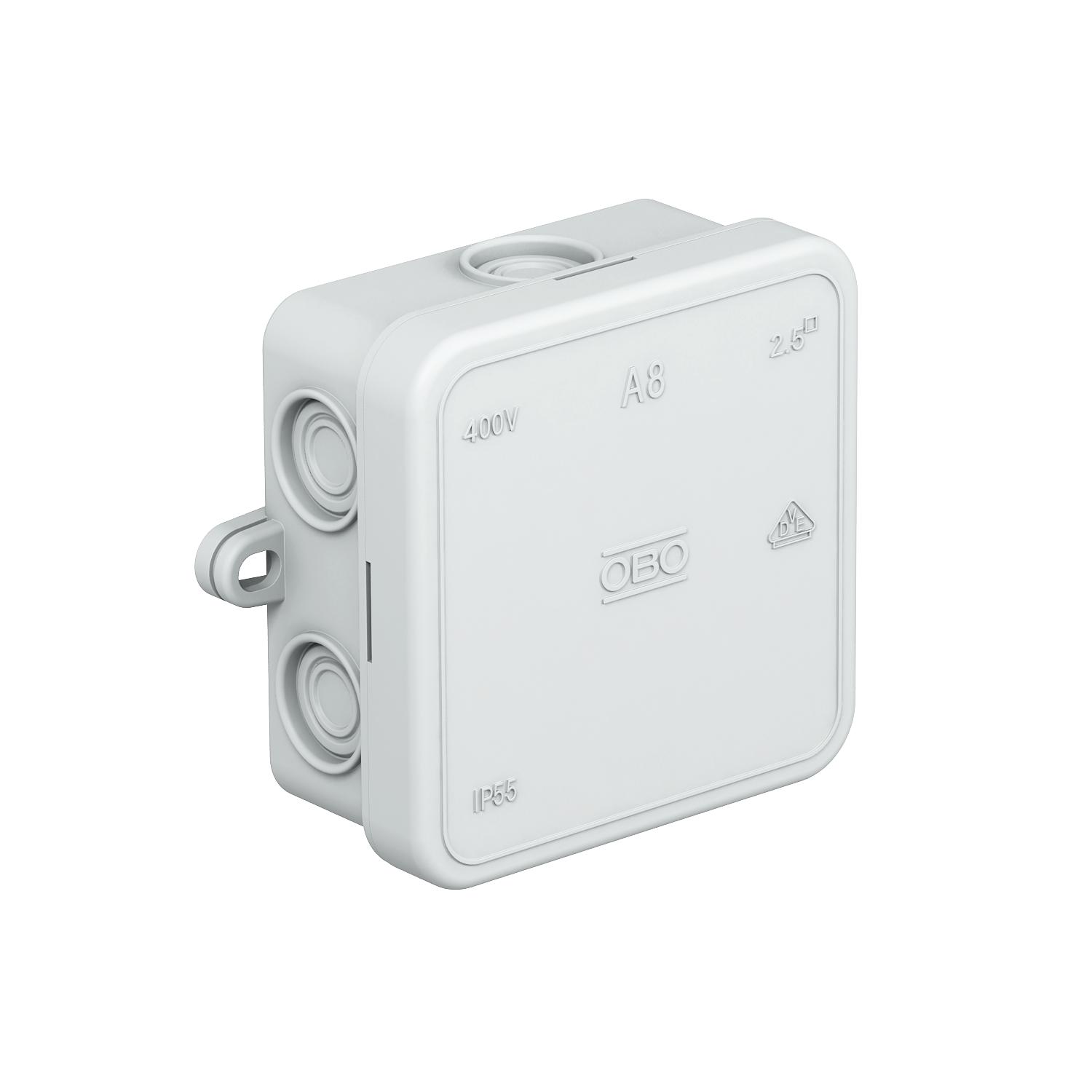

Odbočná krabice A 8
Obj. č. 2000016 | EAN 4012195151395
- Popis výrobku
-
Popis výrobkuStupeň krytí IP55, jmenovité napětí 690 V, jmenovitý průřez 2,5 mm², 7 vývodů pro kabely o průměru 5–14 mm.
Svěrné víko.

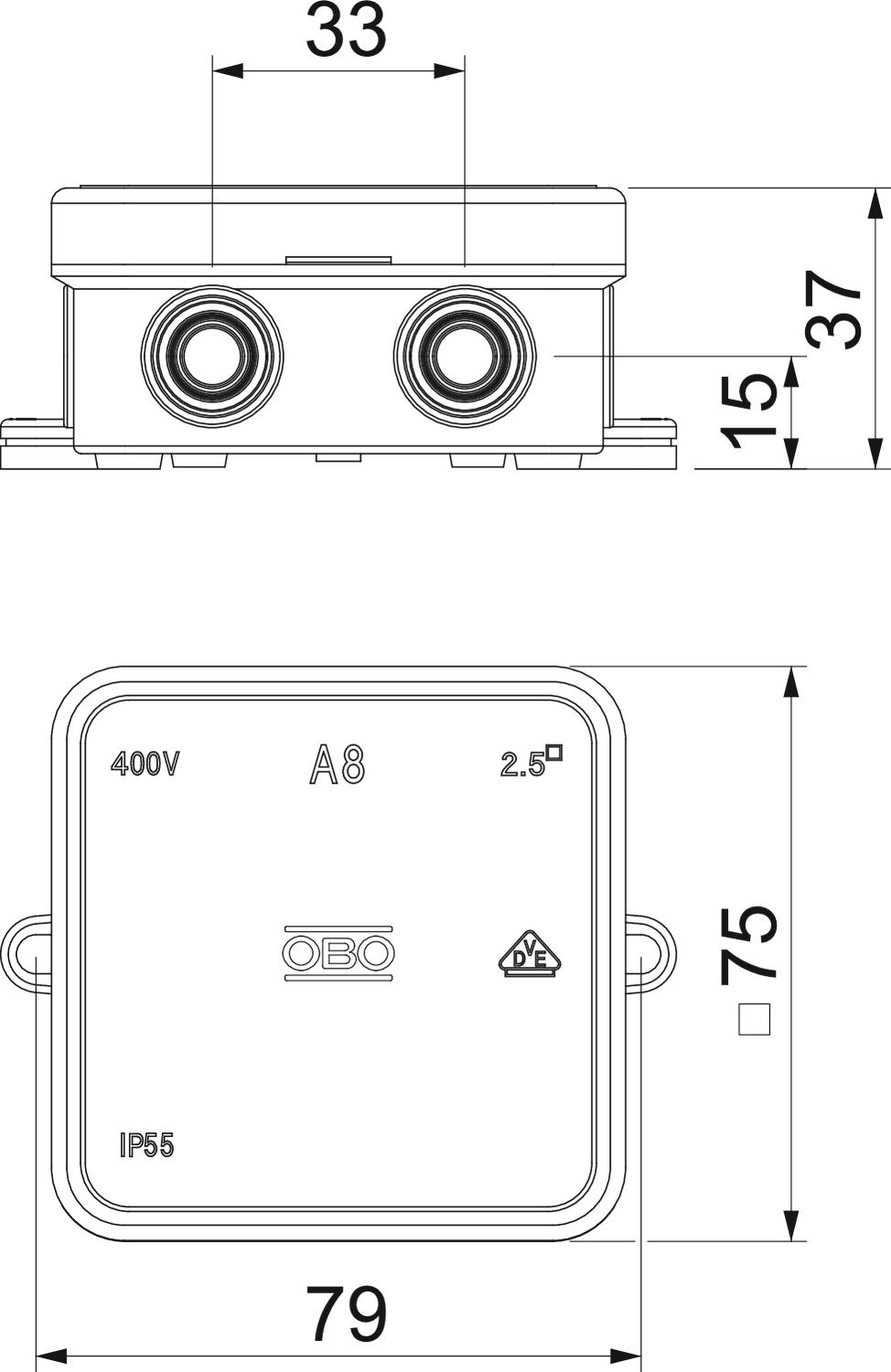

Rozměry: 75 × 75 × 36,2 mm
Světlé vnitřní rozměry: 65 × 65 × 32 mm
Na každých 10 krabic 1 vyřezávací nástroj
A8 VDE prázdná: bez svorkovnice
-
- Technické údaje
-
Technické údaje
Barva světle šedá; RAL 7035 Bez obsahu halogenů Ano CO2 stopa (GWP) od kolébky po bránu 0,1022 kg CO2e / 1 Kus Délka 75 mm Druh průchodky pouzdra Vylamovací otvor Druh vývodů Kabel Druh vývodů Kabel Jmenovité izolační napětí Ui 690 V Jmenovité napětí 690 V Jmenovitý průřez, min. 2,5 mm² Materiál Polyetylén Max. Průřez vodiče 2,5 mm² Možnost řazení Ano Odolné proti povětrnostním vlivům Ne odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C Osazení bez Plombovatelné Ne Počet vstupů 7 Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení víka k odbočné krabici Plné víko Provedení zkoušené pro prostředí s nebezpečím výbuchu Ne Rozměr 75x75x36 S víčkem Ano Se stíněním Ne Šířka 75 mm Stupeň krytí IP55 Teplotní rozsah použití, max. 45 °C Teplotní rozsah použití, min. -5 °C Transparentní víko Ne Tvar Čtvercová Upevnění víka Naklapávací Vnitřní rozměry 65x65x32 mm Vrchní díl transparentní Vstup zezadu Ne Výška 36,7 mm Zachování funkčnosti bez Způsob montáže Montáž na stěnu/strop - Všechny typy
- Ke stažení
-
Datový list A 8 / 2000016 , 0.28MB , pdfEU prohlášení o shodě A 8 / 2000016 , 0.12MB , pdfUK - Prohlášení shody A 8 / 2000016 , 0.09MB , pdfREACH Prohlášení o shodě A 8 / 2000016 , 0.12MB , pdfRoHS Prohlášení o shodě A 8 / 2000016 , 0.13MB , pdfSchvalovací značka Povolení značky VDE A 6, A 8, A 11, A 14, A 18 , 0.32MB , pdf
