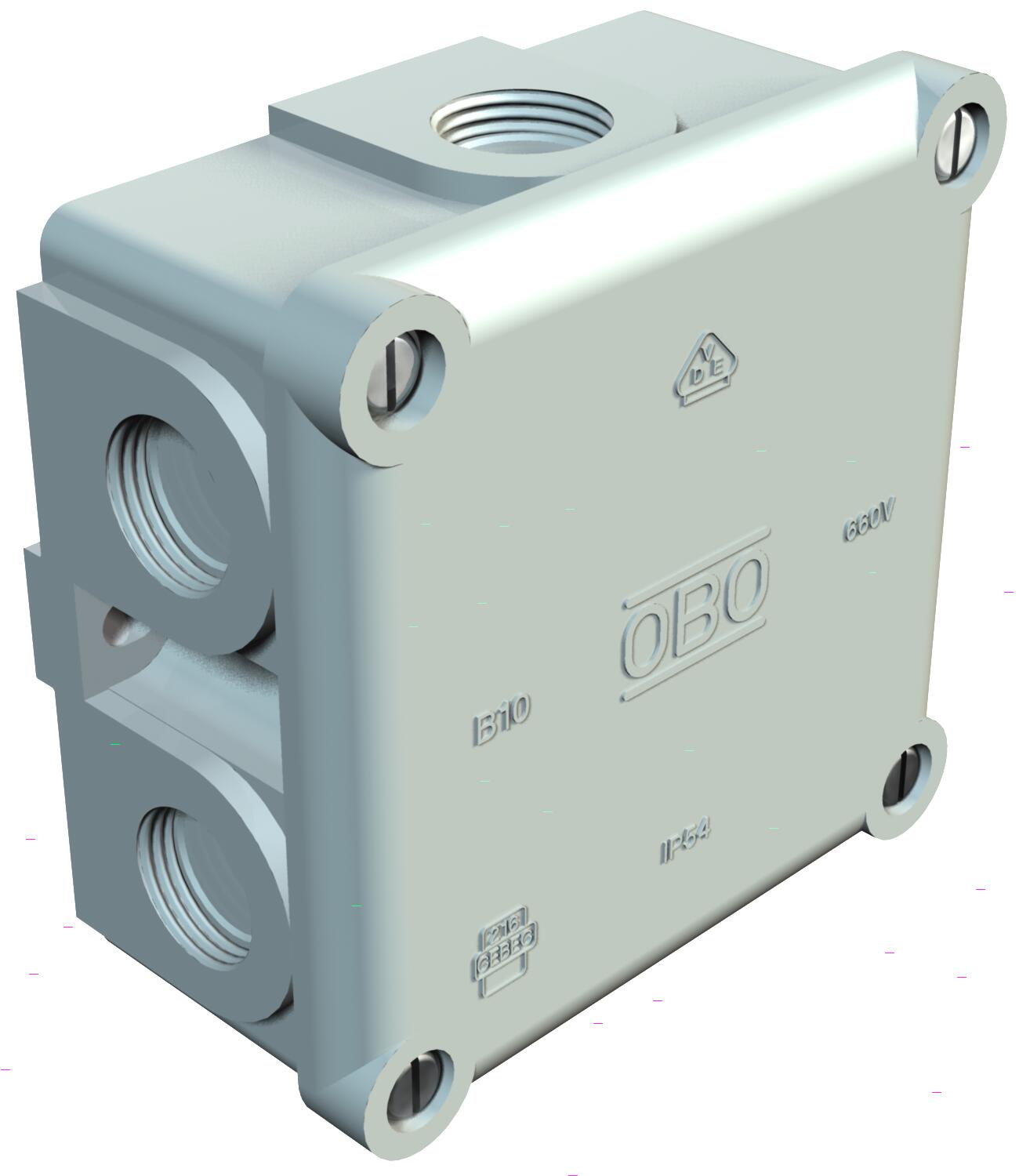

Odbočná krabice B 10 M, se závitem
Obj. č. 2002167 | EAN 4012195107651
- Popis výrobku
-
Popis výrobkuStupeň krytí IP54, jmenovité napětí 660 V, jmenovitý průřez 2,5 - 4 v kombinaci se svorkou 700/6 M má krabice jmenovitý průřez 4 mm², 2 upevňovací otvory pro šrouby do Ø 5 mm na vnější straně krabice. 4 šrouby víka, 7 vylamovacích vývodů se závitem M20 x 1,5, přednostně pro kabelové vývodky s krátkým připojovacím závitem.
Světlé vnitřní rozměry: 80x80x39 mm.
B 10/4 M VDE: s 5-pólovou svorkovnicí 700/4 BM z melaminu, max. pro 4 vodiče s průřezem 2,5 mm² na svorkové místo.
-
- Technické údaje
-
Technické údaje
Barva světle šedá; RAL 7035 Bez obsahu halogenů Ano Druh průchodky pouzdra Závit a vylamovací otvory Druh vývodů Vývodka Druh vývodů Kabel Jmenovité izolační napětí Ui 660 V Jmenovité napětí 660 V Jmenovitý průřez, max. 4 mm² Jmenovitý průřez, min. 2,5 mm² Materiál Duroplast, Aminoplast typ 131.5 Možnost řazení Ne Nárazuvzdorný Ne Odolné proti povětrnostním vlivům Ne odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 750 °C Plombovatelné Ano Počet vstupů 7 Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro průměr trubky 20 mm Pro zónu prostředí s nebezpečím výbuchu bez Provedení víka k odbočné krabici Plné víko Provedení zkoušené pro prostředí s nebezpečím výbuchu Ne Rozměr 91x91x51 S víčkem Ano Se stíněním Ne Stupeň krytí IP54 Transparentní víko Ne Tvar Čtvercová Upevnění víka šroubovaný Vrchní díl netransparentní Vstup zezadu Ne Zachování funkčnosti bez Rozměry

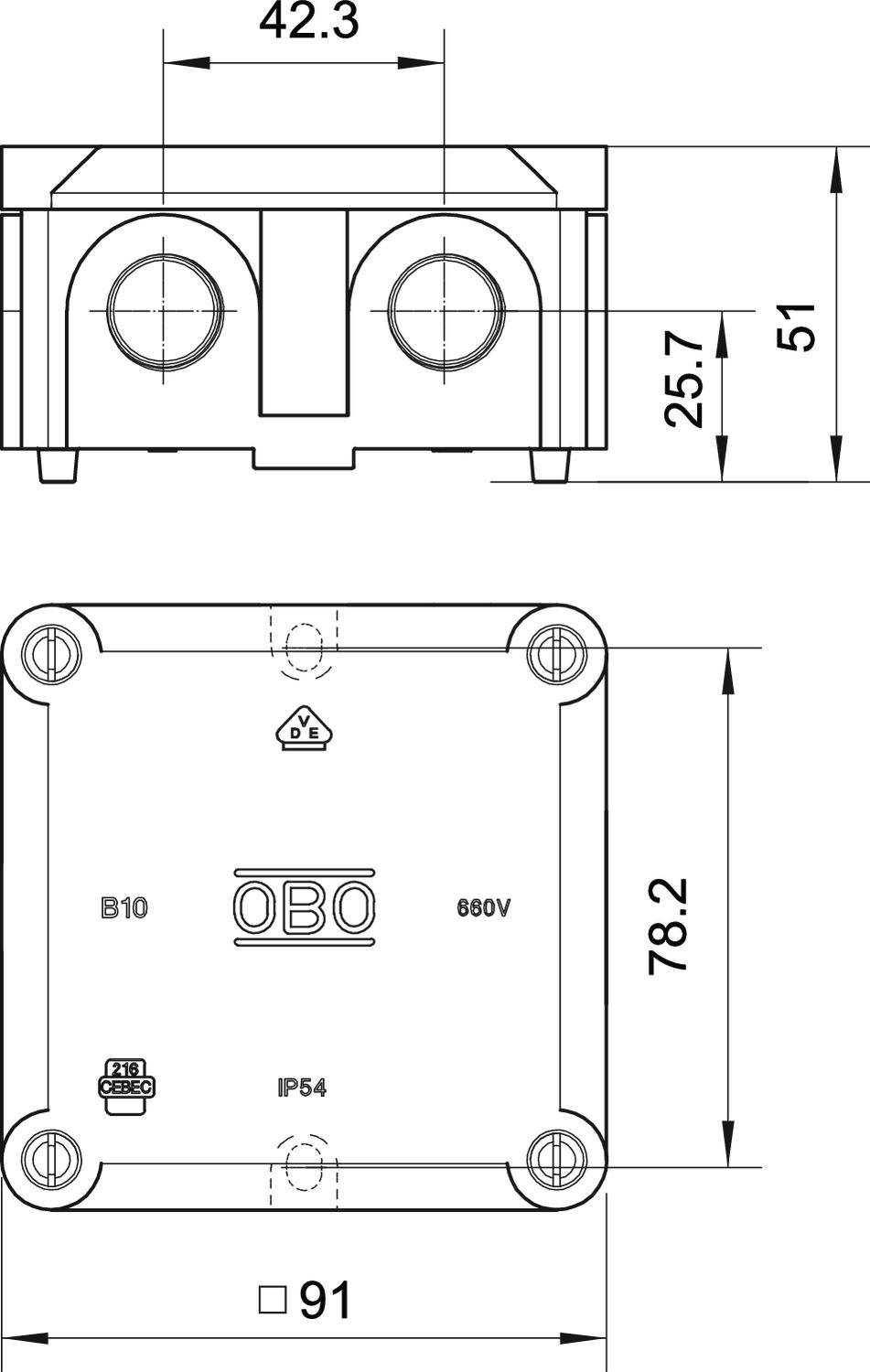

Délka 91 mm Šířka 91 mm Vnitřní rozměry 80x80x39 mm Výška 51 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 0,3694 kg CO2e / 1 Kus CO₂ Footprint (GWP) 0,3694 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všechny typy
