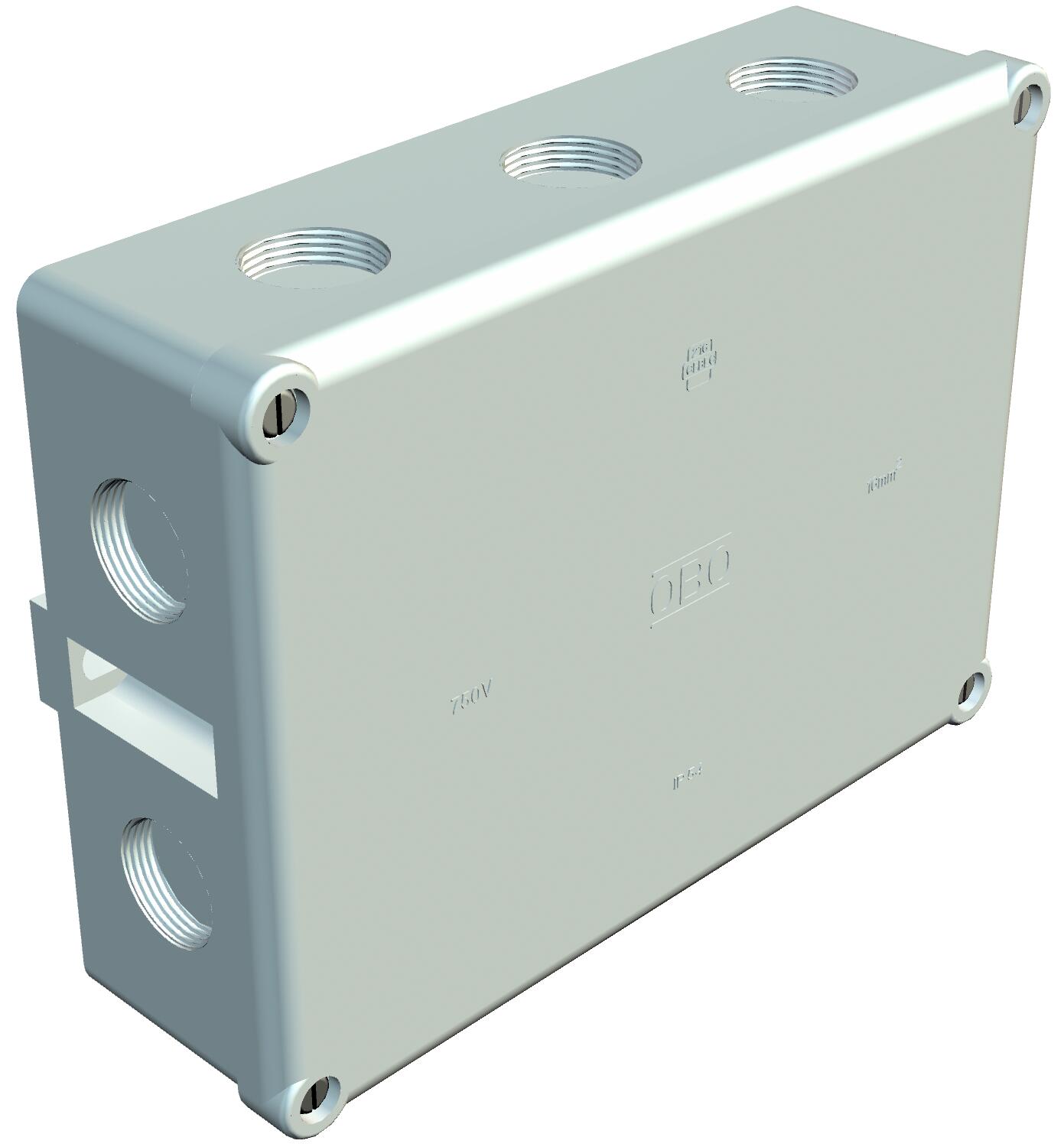

Odbočná krabice B 12 M, se závitem 178x126x57 | 10 | IP54 | světle šedá; RAL 7035

Odbočná krabice B 12 M, se závitem

Obj. č. 2002507 | EAN 4012195105374

Obj. č. / Typ

Vnitřní rozměry

Počet vstupů	10

Stupeň krytí	IP54

Barva	světle šedá; RAL 7035

Popis výrobku

Popis výrobku

Stupeň krytí IP54, jmenovité napětí 660 V, jmenovitý průřez 16 - mm², 2 upevňovací otvory pro šrouby do Ø 6 mm na vnější straně krabice. 4 šrouby víka, 10 vylamovacích vývodů se závitem M25 x 1,5.

Světlé vnitřní rozměry: 178x126x57 mm
B 12/16 M: s 5-pólovou svorkovnicí KL 160 z melaminu, s třmenovými úchyty pro max. 3 vodiče s průřezem 16 mm² na svorkové místo

Technické údaje

Technické údaje

Barva	světle šedá; RAL 7035
Bez obsahu halogenů	Ano
CO₂ stopa (GWP) od kolébky po bránu	1,3326 kg CO₂e / 1 Kus
Délka	144 mm
Druh průchodky pouzdra	Závit a vylamovací otvory
Druh vývodů	Kabel
Druh vývodů	Vývodka
Jmenovité izolační napětí Ui	660 V
Jmenovité napětí	660 V
Jmenovitý průřez, min.	16 mm²
Materiál	Duroplast, Aminoplast typ 131.5
Možnost řazení	Ne
Nárazuvzdorný	Ne
Odolné proti povětrnostním vlivům	Ne
odolné proti šíření plamene	podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 750 °C
Plombovatelné	Ano
Počet svorek	5
Počet vstupů	10
Pro prostředí s nebezpečím výbuchu plynu	bez

Pro prostředí s nebezpečím výbuchu prachu	bez
Pro průměr trubky	25 mm
Pro zónu prostředí s nebezpečím výbuchu	bez
Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne

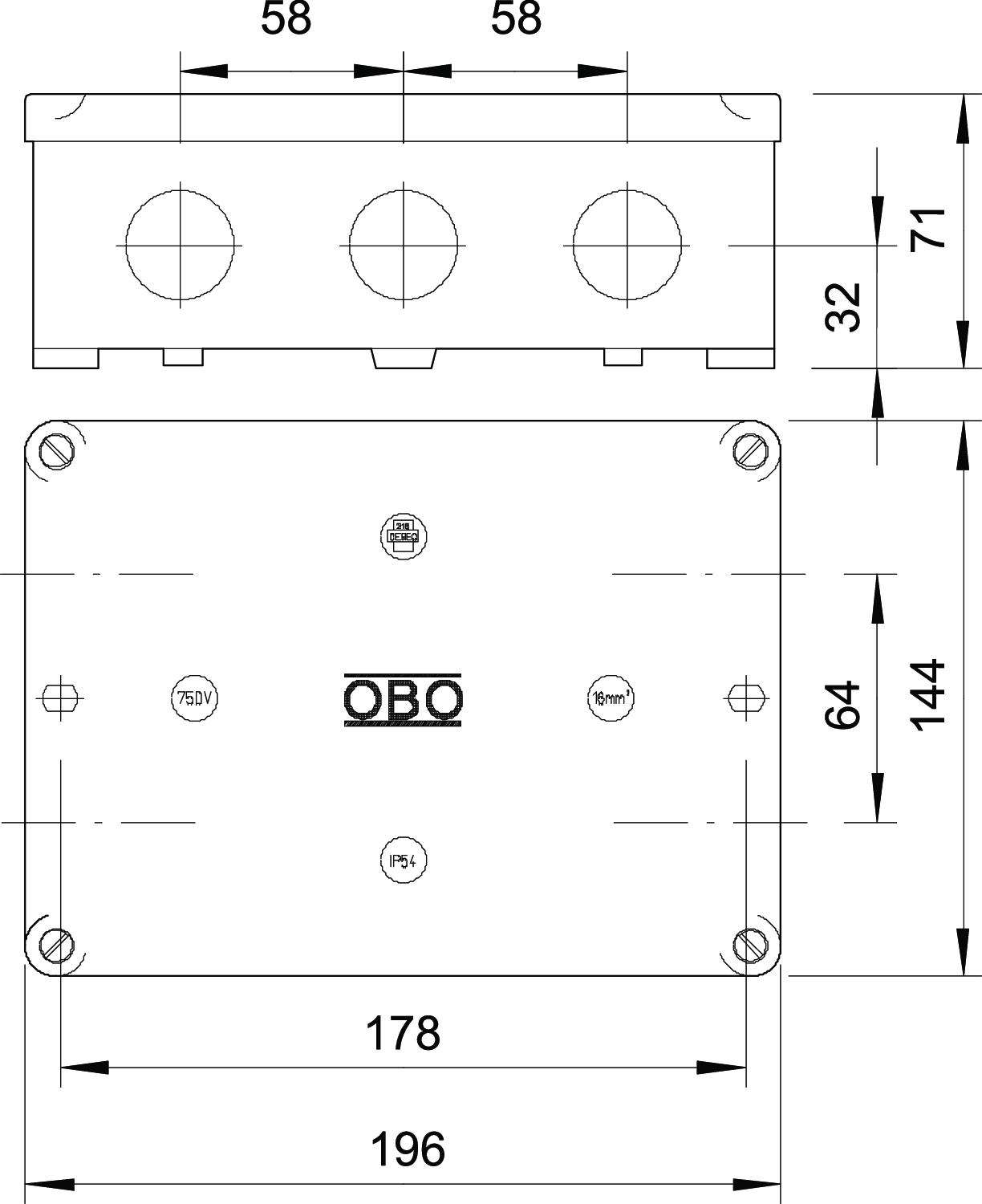

Rozměr	178x144x71
S víčkem	Ano
Se stíněním	Ne
Šířka	196 mm
Stupeň krytí	IP54
Transparentní víko	Ne
Tvar	Hranaté
Upevnění víka	šroubovaný
Vnitřní rozměry	178x126x57 mm
Vrchní díl	netransparentní
Vstup zezadu	Ne
Výška	71 mm
Vývody	10 vylamovacích vývodů se závitem M25 x 1,5
Zachování funkčnosti	bez
