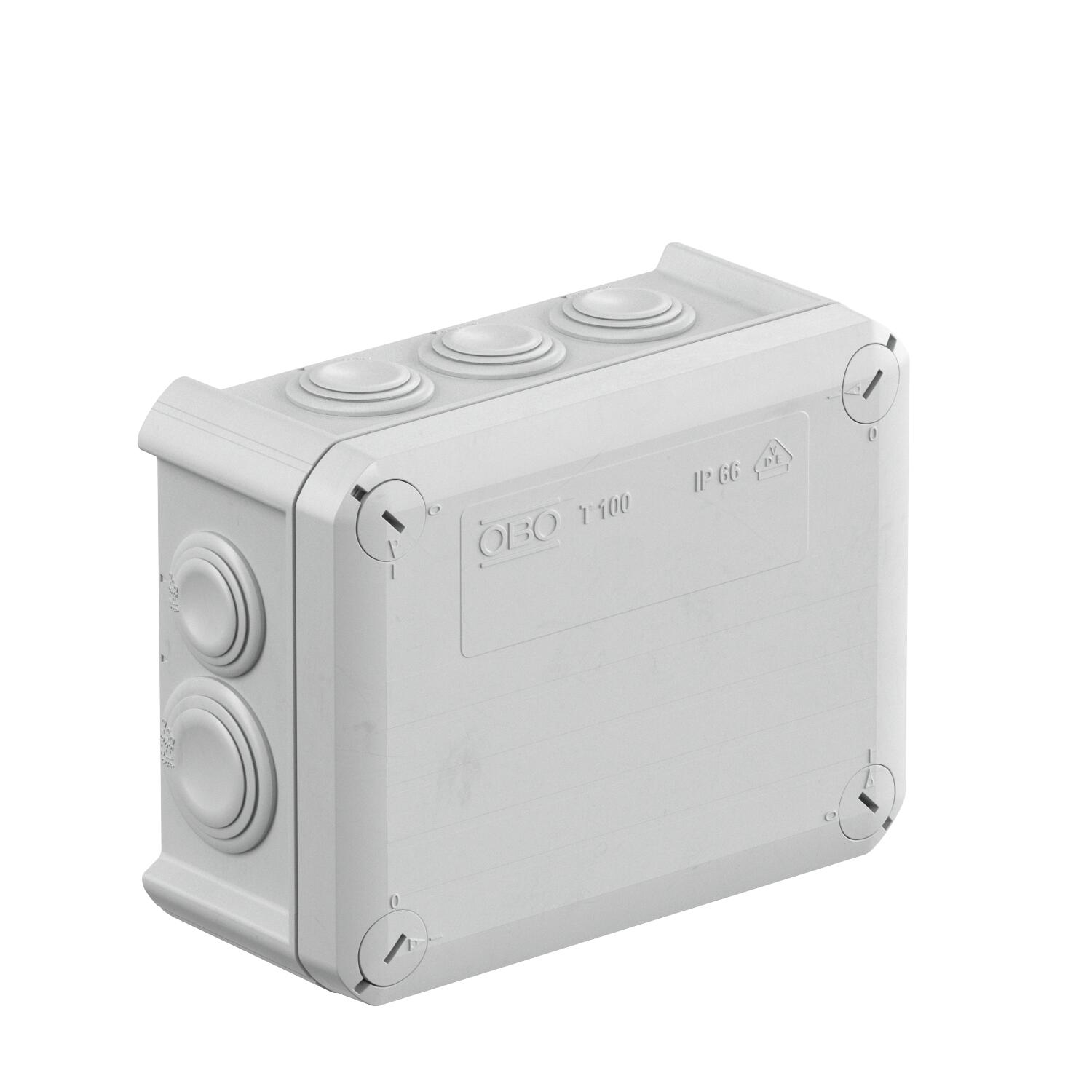

Odbočná krabice T 100, násuvné těsnění 136x102x57 | 10 | IP66 | světle šedá; RAL 7035

Odbočná krabice T 100, násuvné těsnění

Obj. č. 2007081 | EAN 4012195470632

Obj. č. / Typ

Vnitřní rozměry	136x102x57 mm

Počet vstupů	10

Stupeň krytí	IP66

Barva

Popis výrobku

Popis výrobku

Odbočná krabice k propojení kabelů a vedení v interiéru a chráněném venkovním prostoru. Obdélníkové provedení s násuvnými těsnicími průchodkami po stranách a otvory k vyražení ve dně. Vhodná pro montáž na stěnu či strop a k montáži na montážní plechy. S možností vnitřního upevnění a montáže pomocí rohových nálitků. Víko s rychlouzávěrem, možnost zaplombování. Vyrobeno z bezhalogenových materiálů stabilizovaných proti ultrafialovému záření.

Odbočná krabice podle EN 60670. Odolnost proti šíření plamene podle EN 60695-2-11, zkušební teplota 650 °C. Rázová odolnost IK07 podle EN 50102.

Technické údaje

Technické údaje

Barva	světle šedá; RAL 7035
Bez obsahu halogenů	Ano
CO2 stopa (GWP) od kolébky po bránu	0,7042 kg CO2e / 1 Kus
Délka	150 mm
Druh průchodky pouzdra	Stupňovitá membrána s možností odříznutí
Druh vývodů	Kabel
Druh vývodů	Násuvné těsnění
Jmenovité izolační napětí Ui	500 V
Jmenovité napětí	500 V
Jmenovitý průřez, min.	10 mm²
Materiál	Polypropylén
Možnost řazení	Ano
Odolné proti povětrnostním vlivům	Ne
odolné proti šíření plamene	podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C
Osazení	bez
Plombovatelné	Ano
Počet vstupů	10
Pro prostředí s nebezpečím výbuchu plynu	bez
Pro prostředí s nebezpečím výbuchu prachu	bez
Pro zónu prostředí s nebezpečím výbuchu	bez

Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne

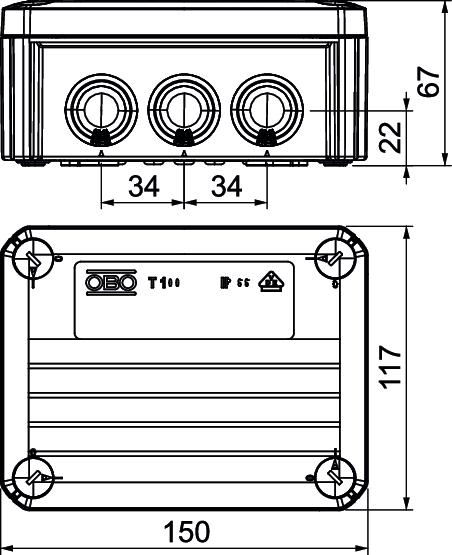

Rozměr	150x116x67
S víčkem	Ano
Se stíněním	Ne
Šířka	116 mm
Stupeň krytí	IP66
Stupeň ochrany – kód IK	IK07
Teplotní rozsah použití, max.	60 °C
Teplotní rozsah použití, min.	-5 °C
Transparentní víko	Ne
Tvar	Hranaté
Upevnění víka	šroubovaný
Vnitřní rozměry	136x102x57 mm
Vrchní díl	netransparentní
Vstup zezadu	Ano
Výška	67 mm
Zachování funkčnosti	bez
Zpevněno skelnými vlákny	Ne
Způsob montáže	Montáž na stěnu/strop

Všechny typy

Všechny typy

Typ	Vnitřní rozměry	Počet vstupů	Stupeň krytí	Barva	Obj. č.	Množství	Nejm. prod. jedn.
T 100	136x102x57 mm	10	IP66	světle šedá; RAL 7035	2007077	Kus	1 Kus
T 100 M25-M32	136x102x57 mm	10	IP66	světle šedá; RAL 7035	2007081	Kus	1 Kus
T 100 RW	136x102x57 mm	10	IP66	čistě bílá; RAL 9010	2007533	Kus	1 Kus
T 100 RO-LGR	136x102x57 mm	10	IP66	šedá/červená	2007644	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Upevňovací prvek na mřížový žlab	BE TS GR	2007833	Kus	10 Kus
Upevňovací prvek pro odbočné krabice na kabelových žlabech	BE TS KR	2007835	Kus	10 Kus
