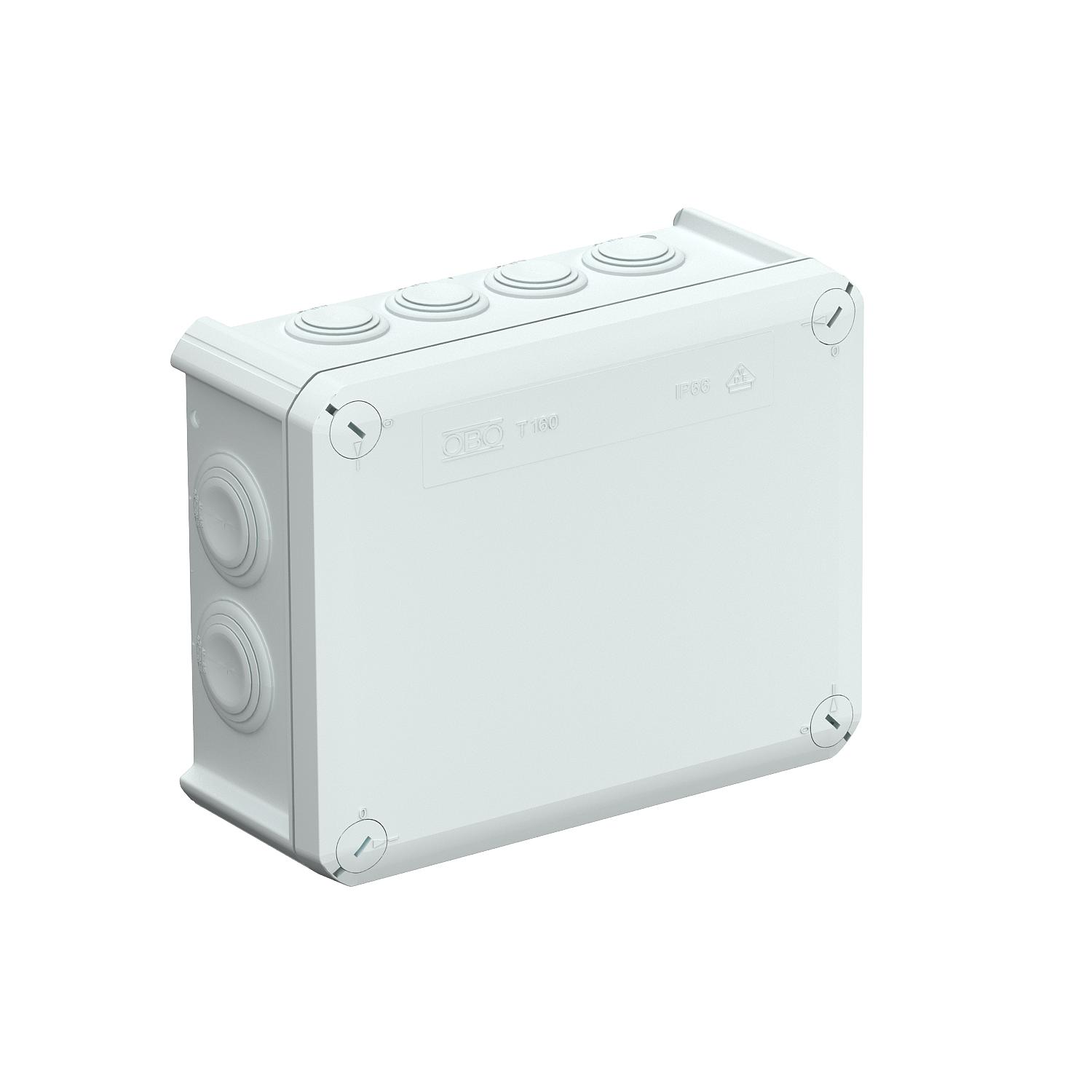

Odbočná krabice T 160, násuvné těsnění 176x135x67 | 12 | IP66 | světle šedá; RAL 7035

Odbočná krabice T 160, násuvné těsnění

Obj. č. 2007093 | EAN 4012195246800

Obj. č. / Typ

Vnitřní rozměry	176x135x67 mm

Počet vstupů	12

Stupeň krytí	IP66

Barva

Popis výrobku

Popis výrobku

Odbočná krabice k propojení kabelů a vedení v interiéru a chráněném venkovním prostoru. Obdélníkové provedení s násuvnými těsnicími průchodkami po stranách a otvory k vyražení ve dně. Vhodná pro montáž na stěnu či strop a k montáži na montážní plechy. S možností vnitřního upevnění a montáže pomocí rohových nálitků. Víko s rychlouzávěrem, možnost zaplombování. Vyrobeno z bezhalogenových materiálů stabilizovaných proti ultrafialovému záření.

Odbočná krabice podle EN 60670. Odolnost proti šíření plamene podle EN 60695-2-11, zkušební teplota 650 °C. Rázová odolnost IK05 podle EN 50102.

Technické údaje

Technické údaje

Barva	světle šedá; RAL 7035
Bez obsahu halogenů	Ano
CO2 stopa (GWP) od kolébky po bránu	1,2267 kg CO2e / 1 Kus
Délka	190 mm
Druh průchodky pouzdra	Stupňovitá membrána s možností odříznutí
Druh vývodů	Násuvné těsnění
Druh vývodů	Kabel
Jmenovité izolační napětí Ui	500 V
Jmenovité napětí	500 V
Jmenovitý průřez, min.	16 mm²
Materiál	Polypropylen, se skelnými vlákny
Možnost řazení	Ano
Odolné proti povětrnostním vlivům	Ne
odolné proti šíření plamene	podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C
Osazení	bez
Plombovatelné	Ano
Počet vstupů	12
Pro prostředí s nebezpečím výbuchu plynu	bez
Pro prostředí s nebezpečím výbuchu prachu	bez
Pro zónu prostředí s nebezpečím výbuchu	bez

Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne

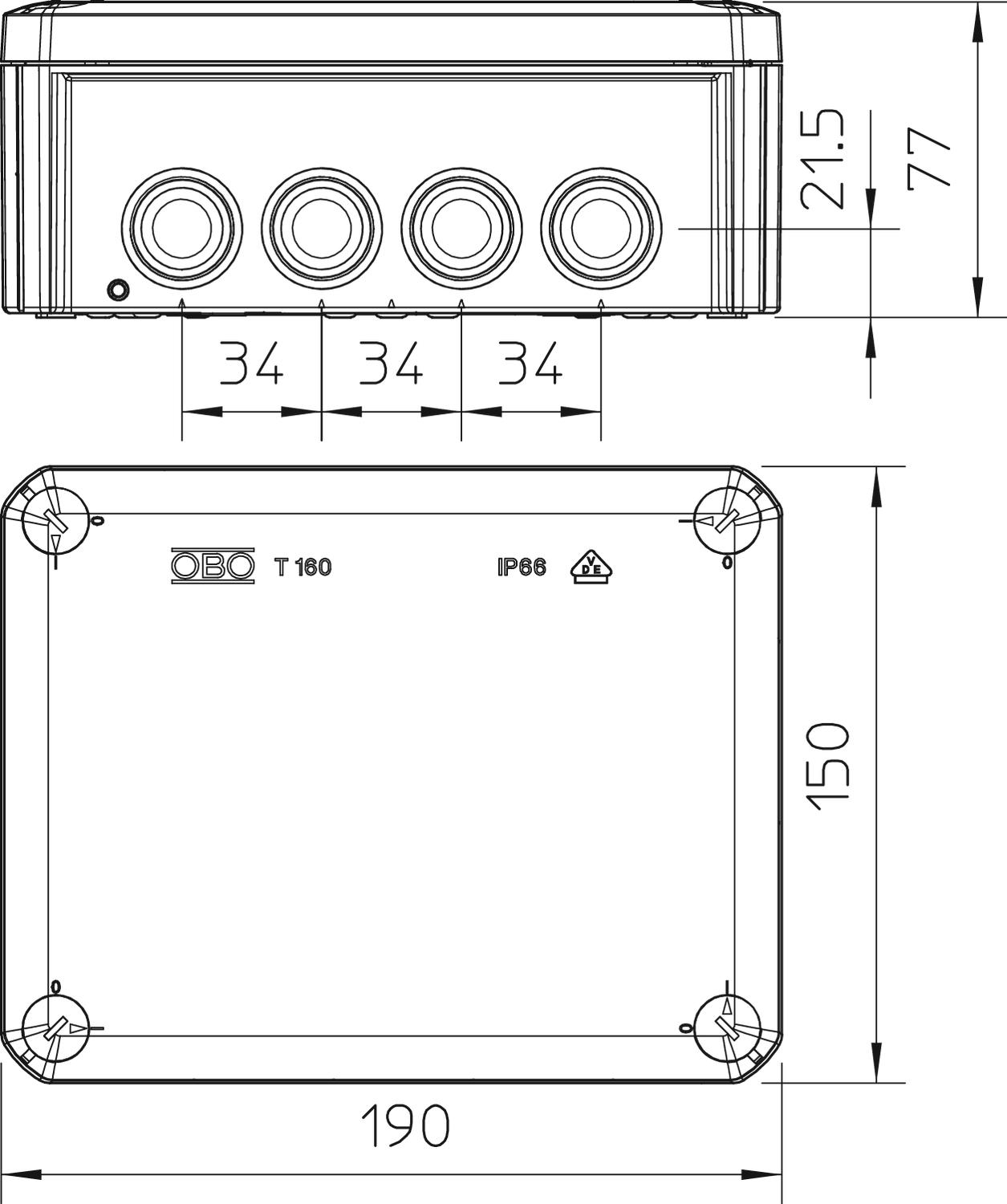

Rozměr	190x150x77
S víčkem	Ano
Se stíněním	Ne
Šířka	150 mm
Stupeň krytí	IP66
Stupeň ochrany – kód IK	IK05
Teplotní rozsah použití, max.	60 °C
Teplotní rozsah použití, min.	-5 °C
Transparentní víko	Ne
Tvar	Hranaté
Upevnění víka	šroubovaný
Vnitřní rozměry	176x135x67 mm
Vrchní díl	netransparentní
Vstup zezadu	Ano
Výška	77 mm
Zachování funkčnosti	bez
Zpevněno skelnými vlákny	Ano
Způsob montáže	Montáž na stěnu/strop

Všechny typy

Všechny typy

Typ	Vnitřní rozměry	Počet vstupů	Stupeň krytí	Barva	Obj. č.	Množství	Nejm. prod. jedn.
T 160	176x135x67 mm	12	IP66	světle šedá; RAL 7035	2007093	Kus	1 Kus
T 160 RW	176x135x67 mm	12	IP66	čistě bílá; RAL 9010	2007541	Kus	1 Kus
T 160 RO-LGR	176x135x67 mm	12	IP66	šedá/červená	2007649	Kus	1 Kus
