Odbočná krabice T 40, násuvné těsnění 77x77x46 | 7 | IP56 | světle šedá; RAL 7035

Odbočná krabice T 40, násuvné těsnění

Obj. č. 2007045 | EAN 4012195246756

Obj. č. / Typ

Vnitřní rozměry	77x77x46 mm

Počet vstupů	7

Stupeň krytí	IP56

Barva

Popis výrobku

Popis výrobku

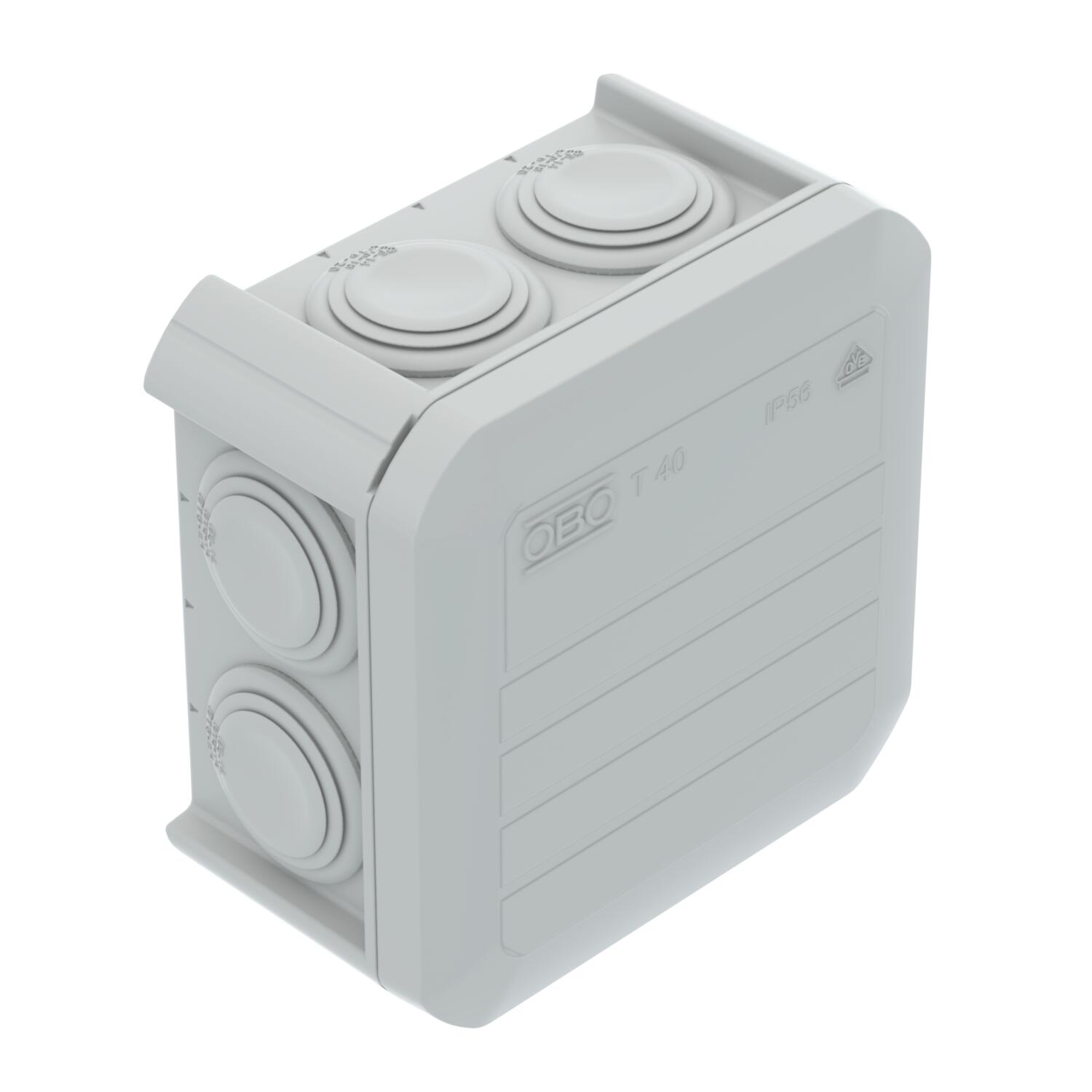

Odbočná krabice k propojení kabelů a vedení v interiéru a chráněném venkovním prostoru. Čtvercové provedení s násuvnými těsnicími průchodkami po stranách a otvory k vyražení ve dně. Vhodná pro montáž na stěnu či strop a k montáži na montážní plechy. S možností vnitřního upevnění. S pevně usazeným svěrným víkem. Vyrobeno z bezhalogenových materiálů odolných proti UV záření.

Odbočná krabice podle EN 60670. Odolnost proti šíření plamene podle EN 60695-2-11, zkušební teplota 650 °C. Rázová odolnost IK07 podle EN 50102.

Technické údaje

Technické údaje

Barva	světle šedá; RAL 7035
Bez obsahu halogenů	Ano
CO₂ stopa (GWP) od kolébky po bránu	0,2455 kg CO₂e / 1 Kus
Délka	90 mm
Druh průchodky pouzdra	Stupňovitá membrána s možností odříznutí
Druh vývodů	Násuvné těsnění
Druh vývodů	Kabel
Jmenovité izolační napětí Ui	500 V
Jmenovité napětí	500 V
Jmenovitý průřez, min.	4 mm²
Materiál	Polypropylén
Možnost řazení	Ano
Odolné proti povětrnostním vlivům	Ne
odolné proti šíření plamene	podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C
Osazení	bez
Plombovatelné	Ne
Počet vstupů	7
Pro prostředí s nebezpečím výbuchu plynu	bez
Pro prostředí s nebezpečím výbuchu prachu	bez
Pro zónu prostředí s nebezpečím výbuchu	bez

Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne

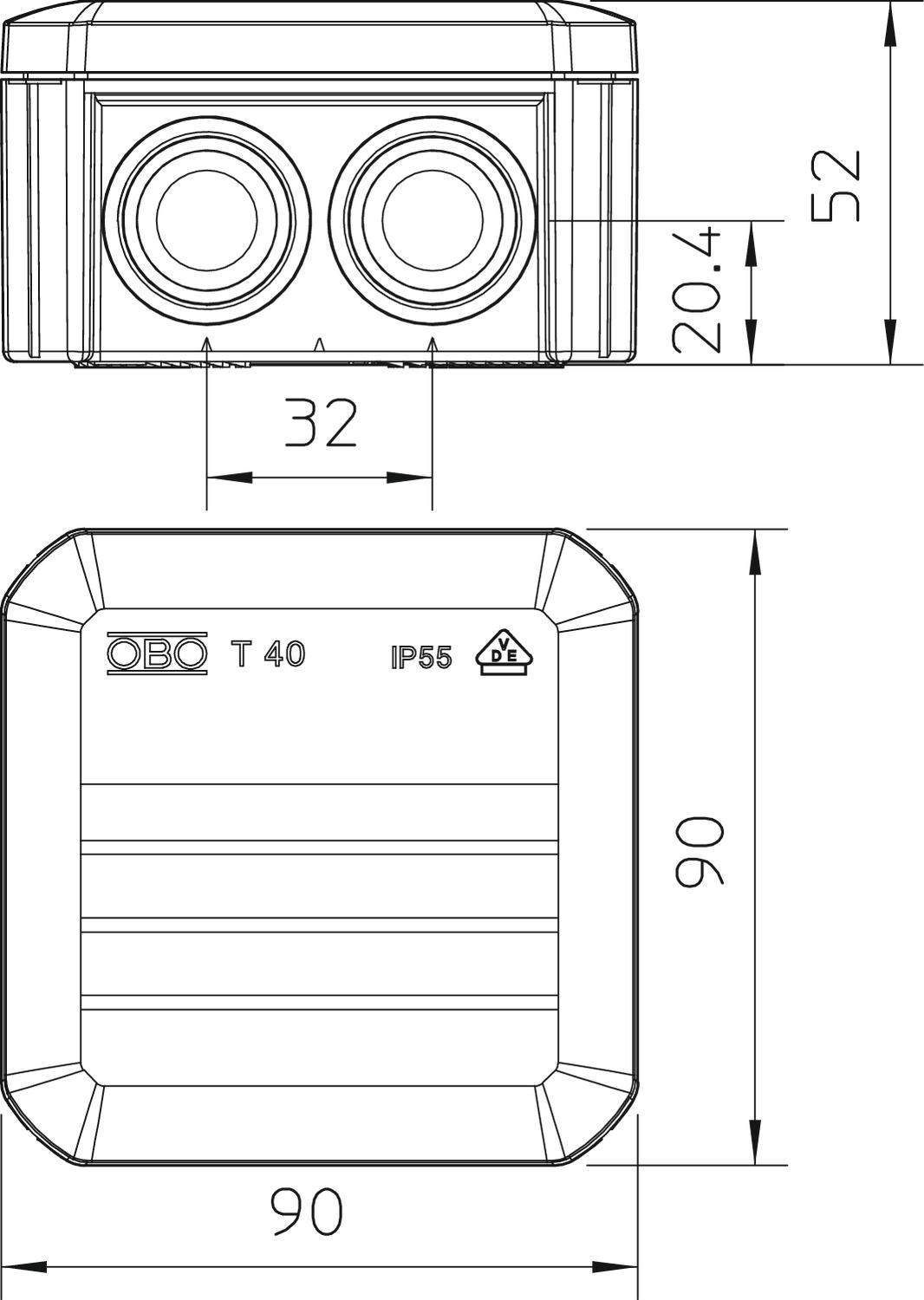

Rozměr	90x90x52
S víčkem	Ano
Se stíněním	Ne
Šířka	90 mm
Stupeň krytí	IP56
Stupeň ochrany – kód IK	IK07
Teplotní rozsah použití, max.	60 °C
Teplotní rozsah použití, min.	-5 °C
Transparentní víko	Ne
Tvar	Čtvercová
Upevnění víka	Naklapávací
Vnitřní rozměry	77x77x46 mm
Vrchní díl	netransparentní
Vstup zezadu	Ano
Výška	52 mm
Vývody	7 x M25
Zachování funkčnosti	bez
Zpevněno skelnými vlákny	Ne
Způsob montáže	Montáž na stěnu/strop

Všechny typy

Všechny typy

Typ	Vnitřní rozměry	Počet vstupů	Stupeň krytí	Barva	Obj. č.	Množství	Nejm. prod. jedn.
T 40	77x77x46 mm	7	IP56	světle šedá; RAL 7035	2007045	Kus	5 Kus
T 40 RW	77x77x46 mm	7	IP56	čistě bílá; RAL 9010	2007517	Kus	5 Kus
T 40 RO-LGR	77x77x46 mm	7	IP56	šedá/červená	2007630	Kus	5 Kus
